GCK低压抽出式开关柜

概述


    GCK低压抽出式开关柜适用于三相交流50, 60HZ,额定电压660V,额定电流4000A及以下的三相四线制及三相五线制电力系统,作为接受电能和分配电能之用。广泛应用于发电厂、变电所、厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。


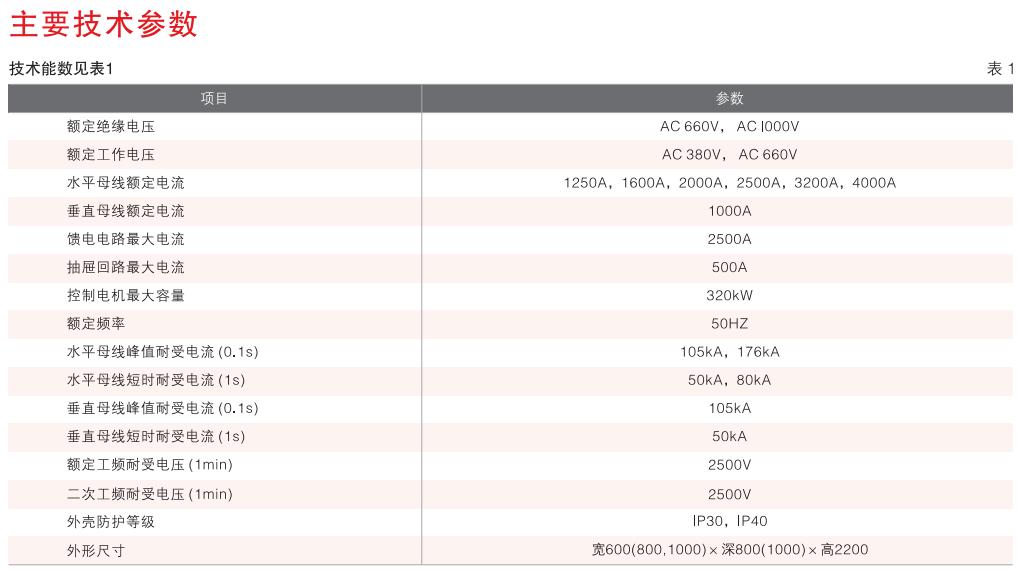

符合标准


本产品符合:
◆国家标准GB7251.1-2005(低压成套开关设备):
◆国家专业标准ZBK36001《低压抽出式成套开关设备》
◆JB/T9661一1999:国际标准IEC439-1《低压成套开关设备和控制设备》。


正常使用条件


周围空气温度不高于+40℃;不低于-15℃;并且24小时内其平均温度不高于+35℃。
周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度,如+20℃时为90%,但应考虑到由于温度的变化有可能会偶然产生适度的凝露。
户内使用,使用地点的海拔高度不得超过2000m。
应安装在无剧烈震动和冲击以及不足以使用电器元件受到腐蚀的场所。


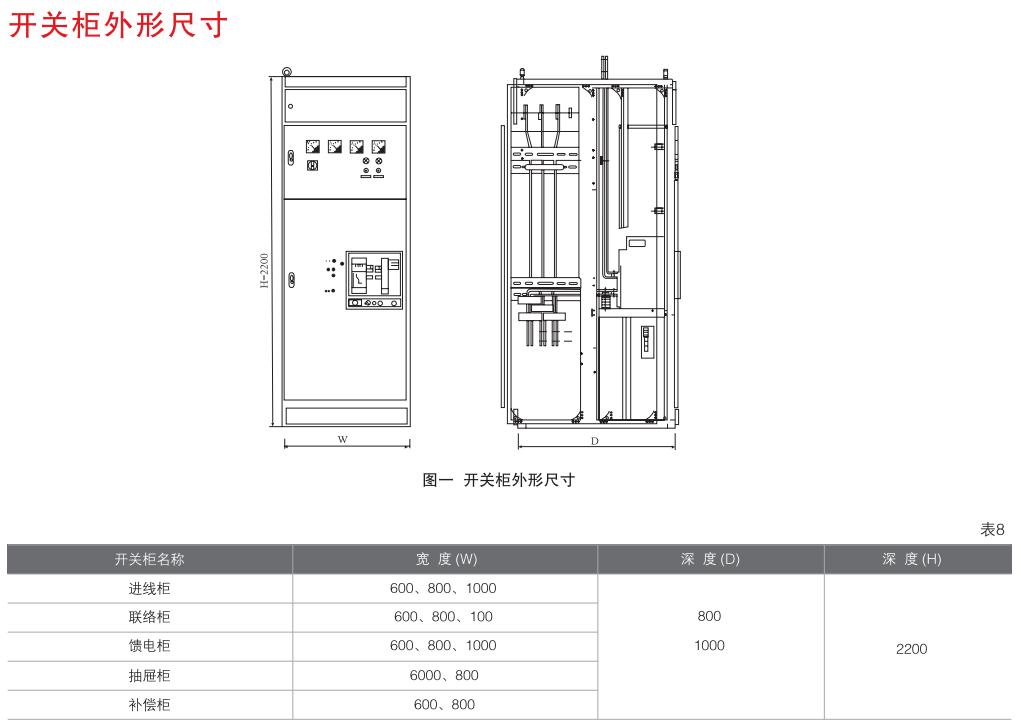

结构特点


1.开关柜的基本柜架采用拼装组合式结构,采用型钢由螺栓互相紧固联接成基本柜架.再按方案变化需要,加上相应的门、封板、隔板、安装支架以及母线、
  功能单元等零件组合成一面完整的开关柜,柜内结构件都经过镀锌处理,并实行模数化安装(模数E=25mm),开关柜板面采用优质冷轧钢板经数控机床加工成型,表面经过酸洗、磷化处理后静电喷塑,抗磨耐腐,既有牢固的机械强度,又有可靠的的接地保护连续性。
2.开关柜隔室可分为功能单元室、母线室、电缆室,各单元的功能作用相对独立且区域之间由连续接地的金属板严格分隔,保证使用安全且防止事故蔓延。

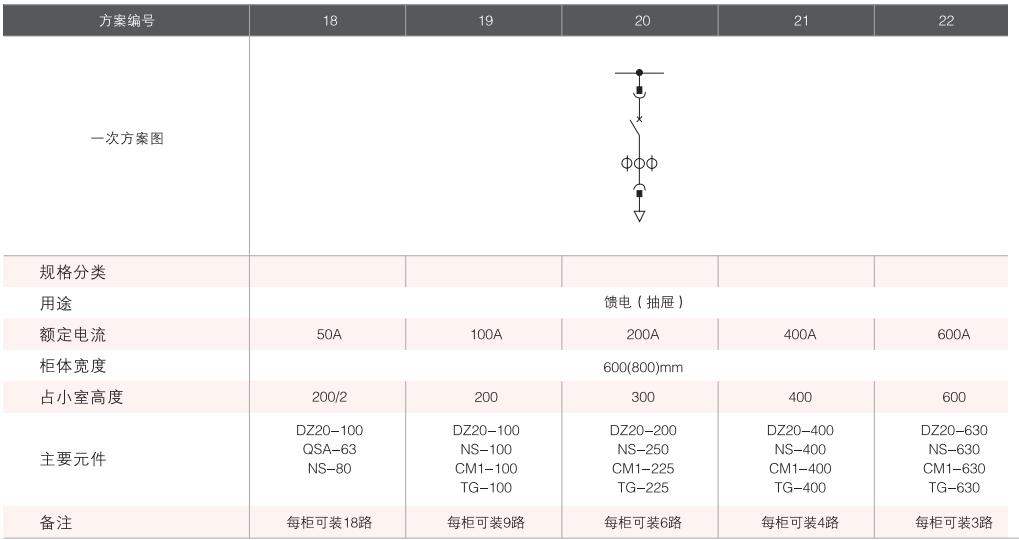

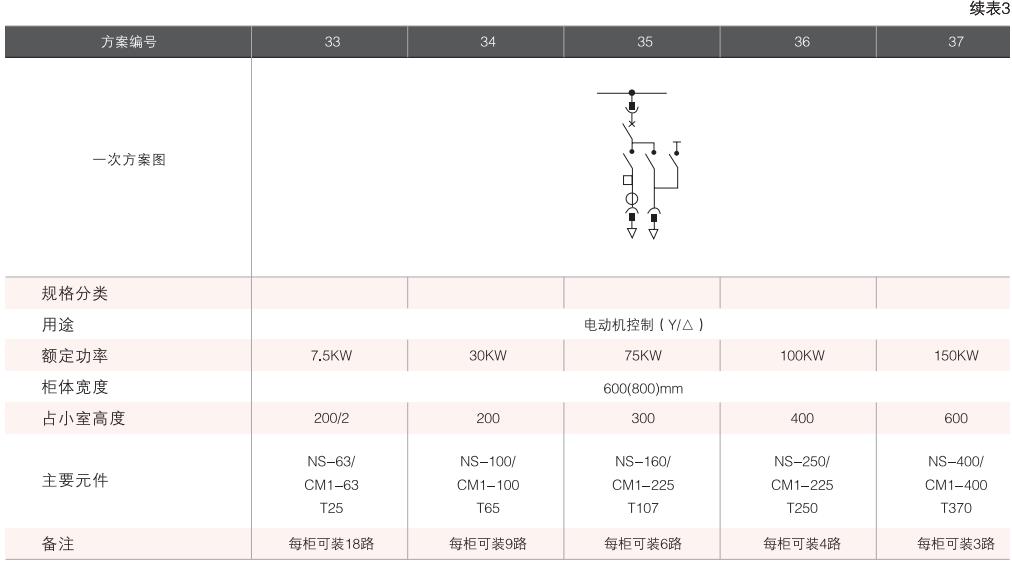

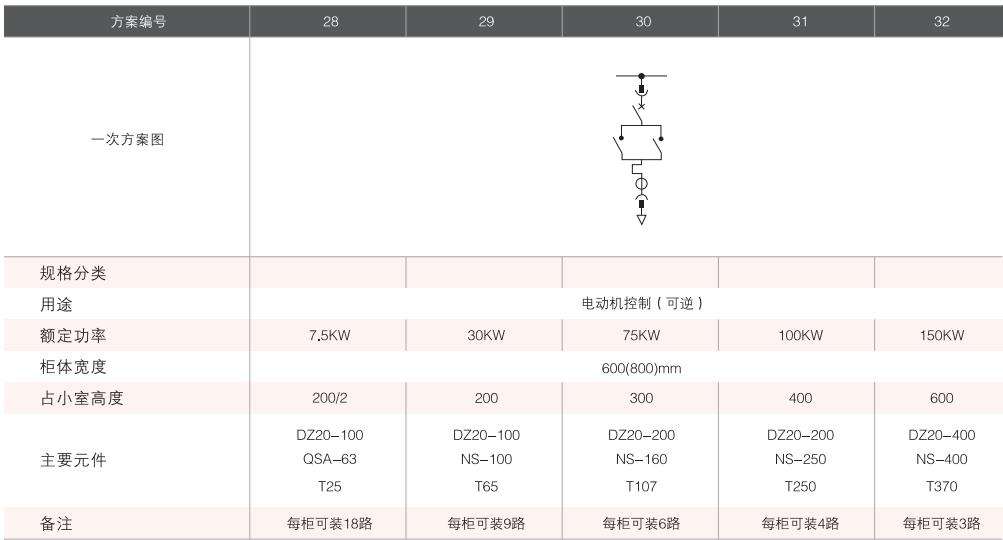

3. MCC柜抽屉有200mm, 400mm, 600mm三种规格。抽屉具有连接位置、试验位置和分离位置。各抽屉与开关设有机械联锁装置;当开关处于分断时,抽屉才能抽出或插入;当开关处于合闸时,抽屉不能抽出或插入。为防止未经允许的操作,操作机构能使用挂锁将开关锁定在分断位置上。同规格的功能单元抽屉可以方便地实现互换,每一个功能单元抽屉对应有20对辅助接点,能满足异地操作控制、电度计量和与计算机接口的自动化监测系统的需要。

安装和使用


1.产品的安装应按配电设备的一般安装方法进行.基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时,必豁使搭接面贴合、平整,否则松开拼柜螺栓进行调整。
2.产品安装后投入运行前需作检查与试验,检查柜表面复盖材料(如喷塑)有否损坏,柜内是否千燥、整洁;检查柜内是否有异物放置(如螺栓、电焊条),每个螺丝紧固有无松动、漏拧紧;检查操作机构是否灵活,抽屉抽插有无卡阻碰撞现象,机构连锁是否可靠,动作是否准确;检查开关整定电流值、仪表的刻度、互感器的配比与极性是否符合要求。最后用1000兆欧表测且绝缘阻值。应不低于1兆欧,用临时电源试送电,电动合分、指标均应准确无误。
3.投入运行后应保持日常维护,定期观察母线的发热情况,发现温升偏高或有异常声响时应查明原因。视运行环境因素,每2至5年进行一次清理工作及维护保养工作。
4.使用注意事项:
a. GCK系列柜为不靠墙安装、正面操作、双面维修的低压配电柜。柜的维修通道及柜门,必须是考核合格的专业人员方可进入或开启进行操作、检查和维护;
b.空气断路器、塑壳开关经过多次分、合,特别是经过短路分、合后,会使触头局部烧伤和产生碳类物质,使接触电阻增大,应按断路器使用说明书进行维护和检修;
C.经过安装或修复后,必须严格检查各隔室之间、功能单元之间的隔离状况确已恢复,以确保本装置良好的功能分隔性,防止出现故障扩大。


产品成套


制造厂供货时将提供下列文件及附件:
a.送货清单;
b.产品合格证;
c.产品样本;
d.出厂检验报告;
e一次系统图、控制原理图和二次接线图;
f.柜门钥匙、操作手柄及合同规定的备用配件;
9.主要元器件的使用说明书。


订货须知


用户订货时,应提供下列资料:

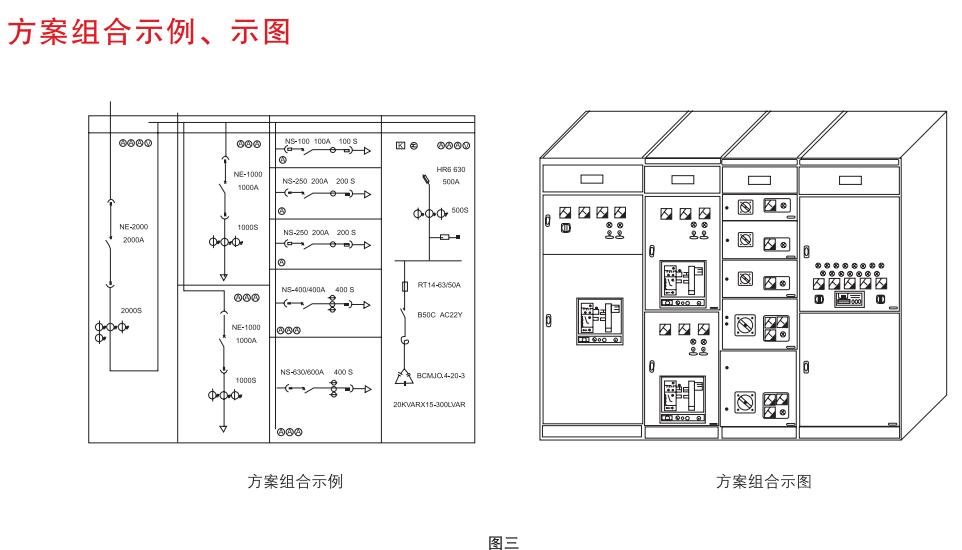

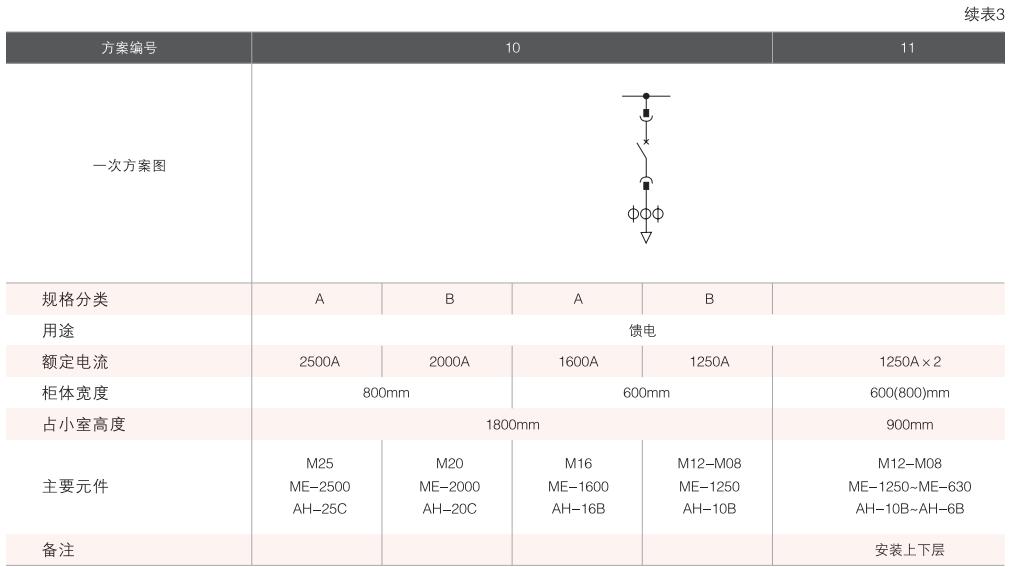

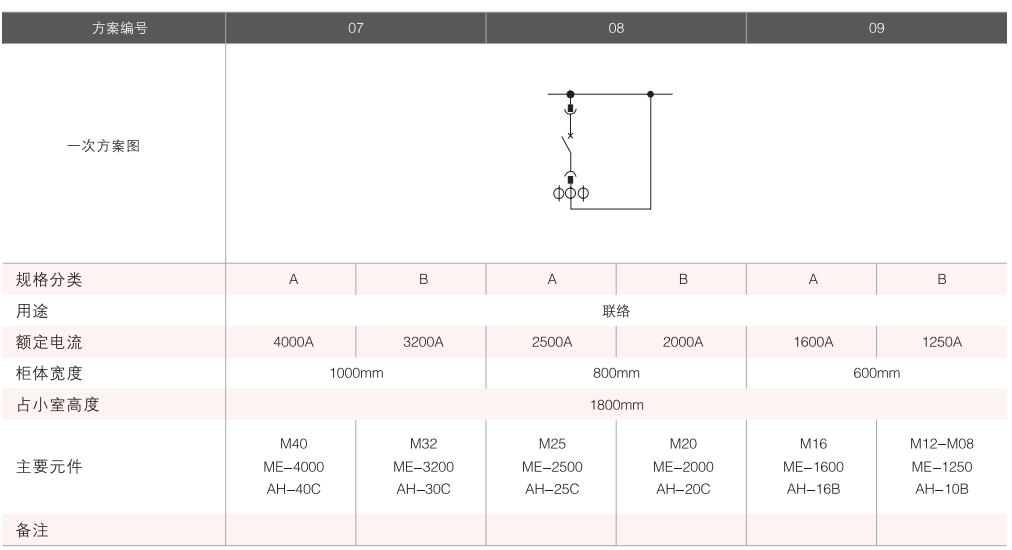

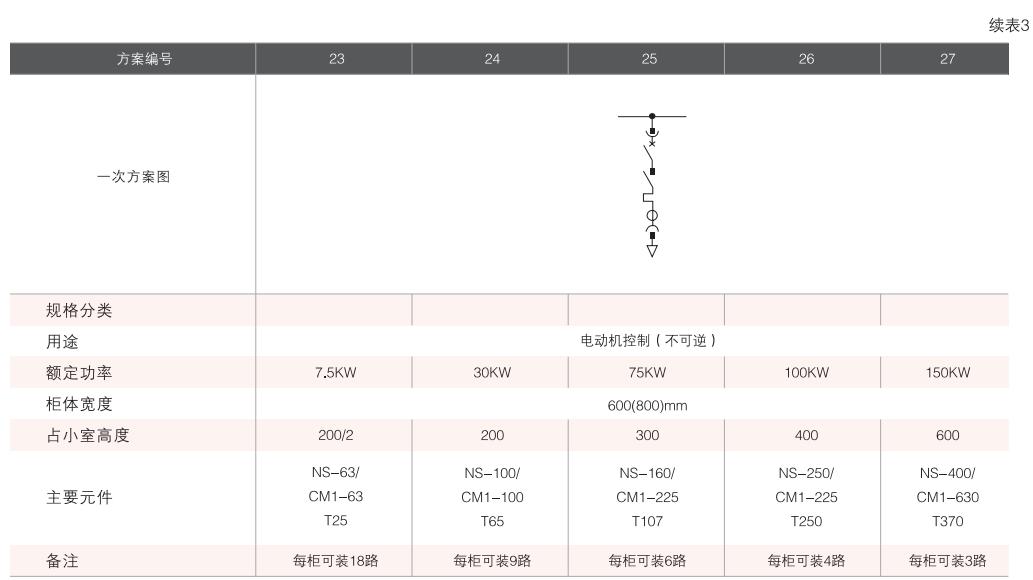

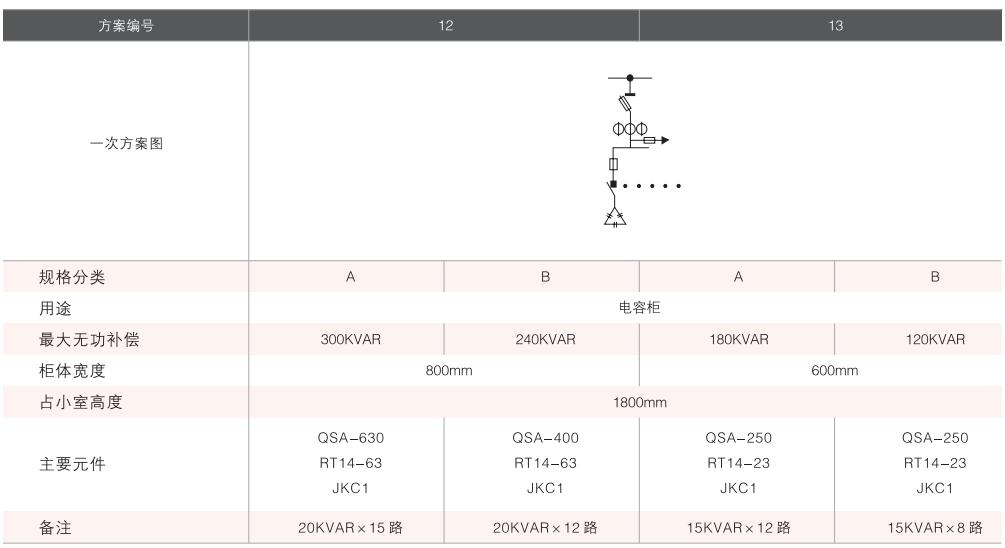

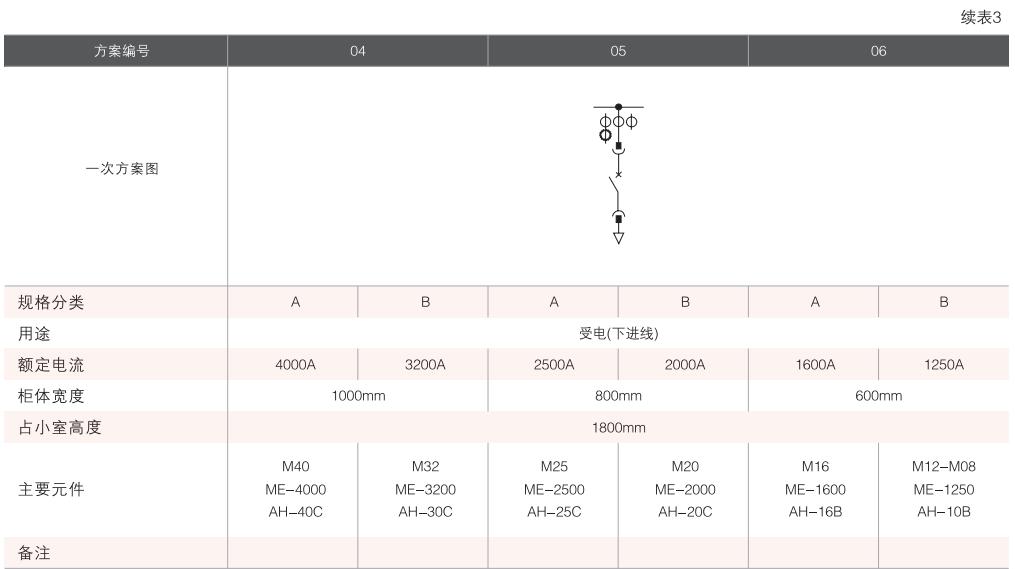

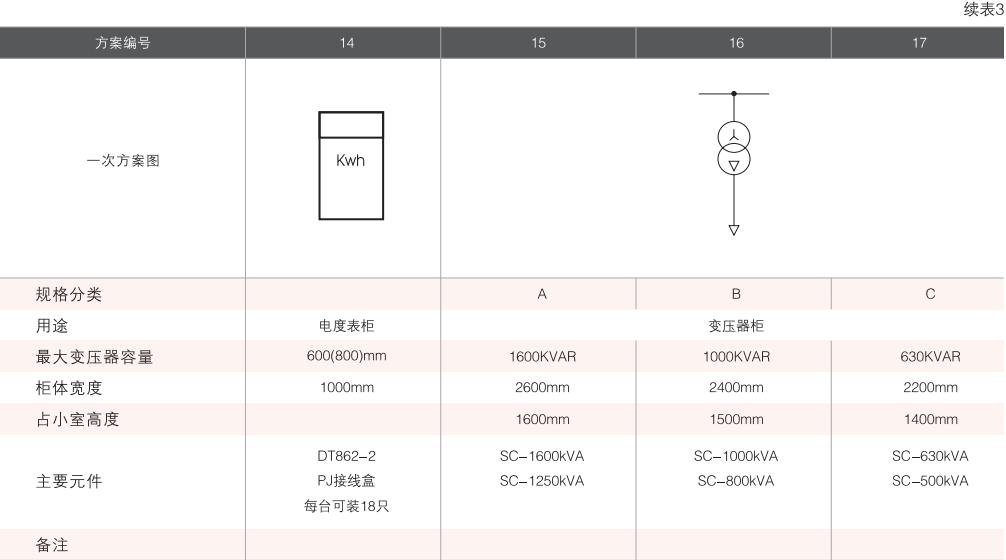

a.主电路方案及组合排列;
b.辅助电路控制和接线原理;
C.开关柜在配电室的平面布置;
d.进线和出线形式及接口要求;
e.柜内所装元件的详细规格和参数;
f.开关柜表面漆膜颜色,或按我公司标准。
