概述

    装置适用于发电厂、变电所、石油化工企业、厂矿企业、高屋建筑等低压配电系统的动力配电和电动机控制中心，电容补偿的电能转换分配与控制。
    在大单机容量的发电机，大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
    本装置符合GB7251.1, JB/9661低压抽出式成套开关设备、IEC439等标准。

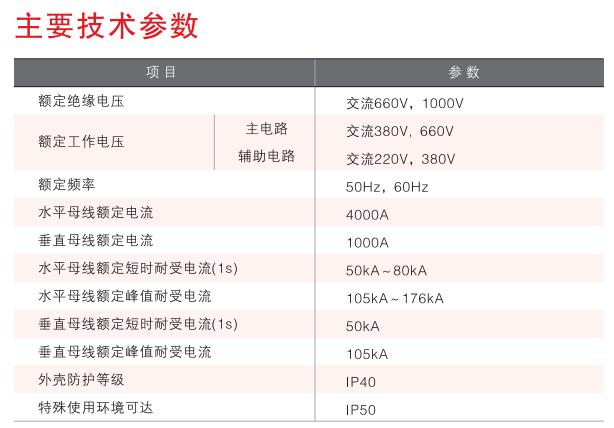

使用环境条件

周围空气温度不高于+40℃，不低于-50℃, 24小时内平均温度不高于+35℃。
超过时。需根据实际情况降容运行;
海拔高度不超过2000m;
周围空气相对温度在最高温度为+40℃不超过50%，在较低温度时允许有较大的相对温度;
开关柜安装与垂直的倾斜度不超过5°。

结构特点

◆综述
    产品设计充分考虑了广大电力用户及设计部门的要求，能满足不断发展的电力行业对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，安全、经济、合理、可靠。产品具有接通能力强、分段能力高、动热稳定好、电气方案员活、组合方便、系列性与实用性强、结构新颖、防护等级高特点.是低压抽出式开关成套设备的高档产品。

◆基本结构

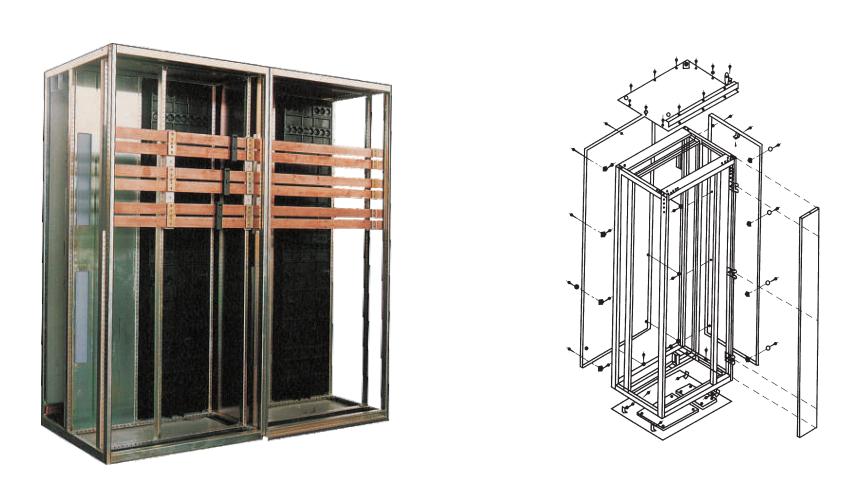

    柜体基本结构为本公司适用组合式结构.以C型型材(基本模数E=25mm)为主要结构件，采用锁紧自攻螺钉和8.8级高强度螺栓紧固而成，因而柜体精度高、刚性好、接地连续性好。

◆柜体外形及内部分隔

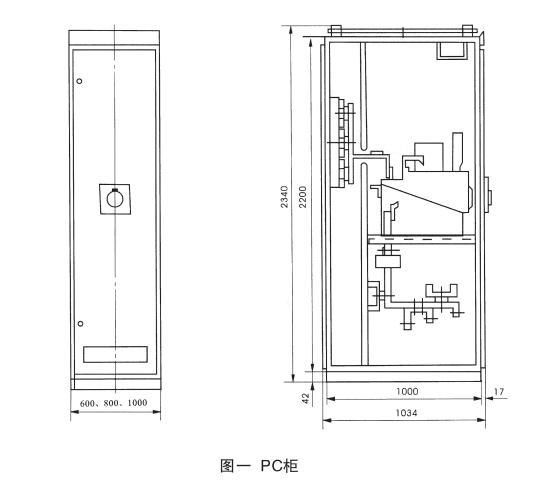

    a)柜体外形见(图一、图二)

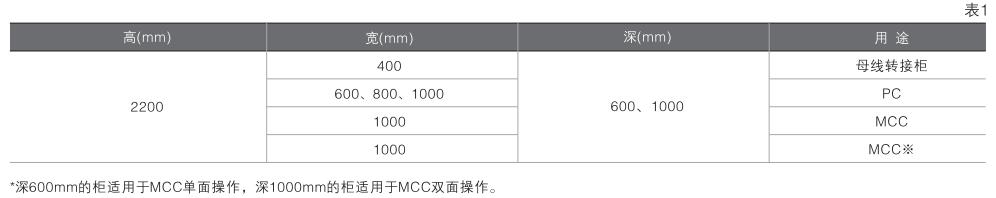

      柜体外形尺寸(见表1)

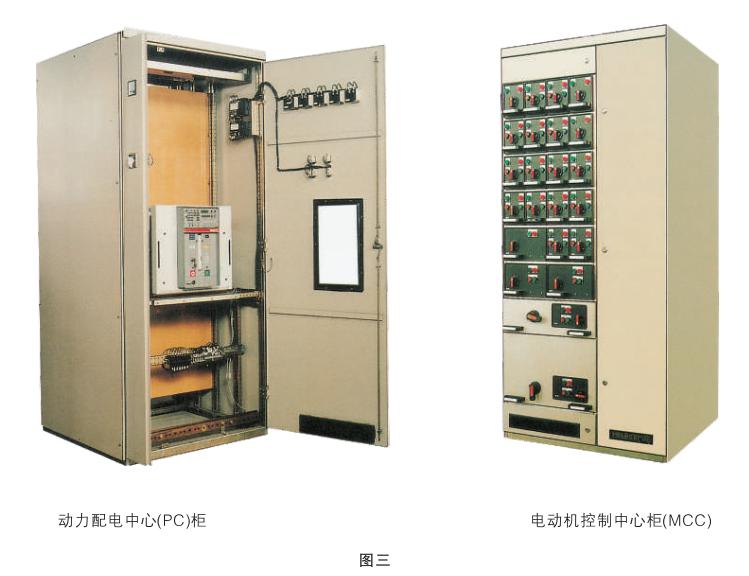

b)柜体外形见图三。
  柜体外形尺寸见表1。

c)柜体的分隔

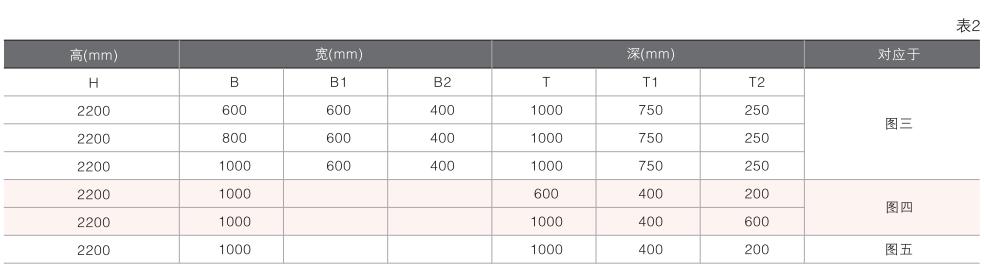

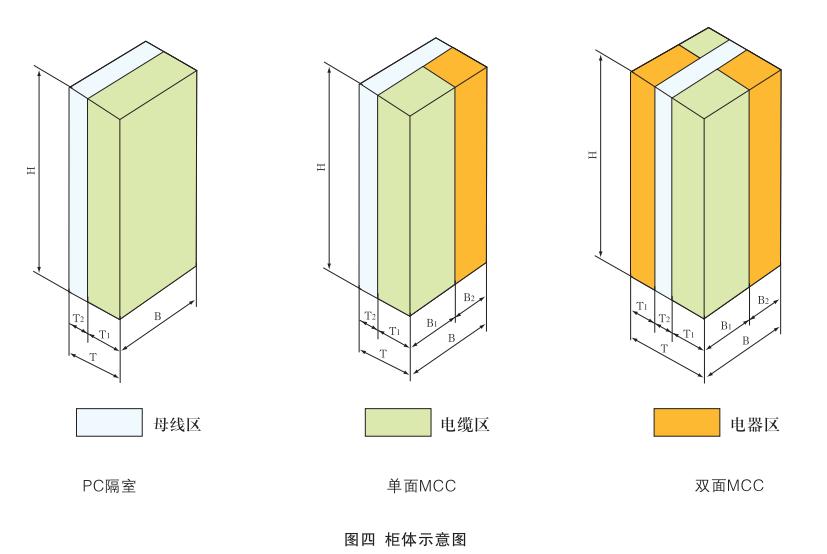

柜体按功能单元隔室、水平母线隔室和电缆隔室，见图四，其尺寸见表2。


功能单元

◆功能单元的分类

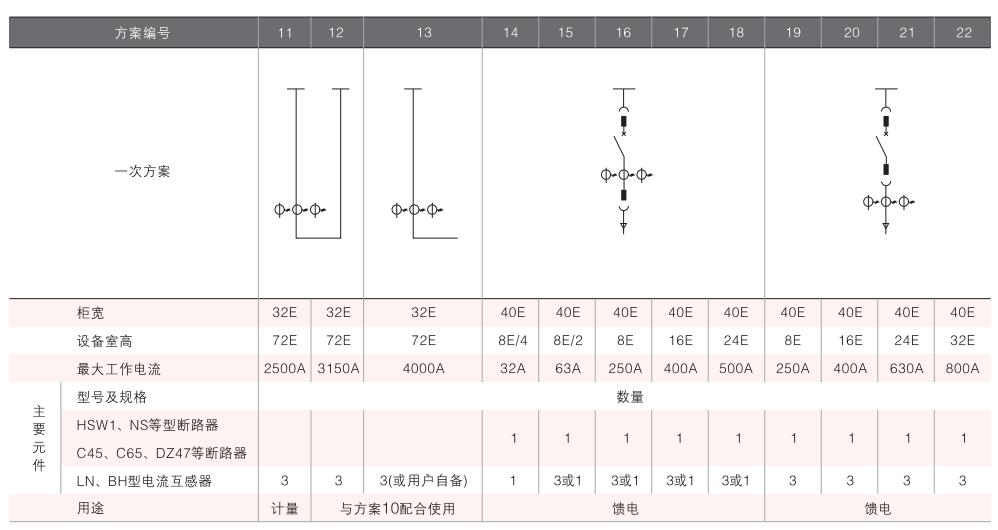

    a) PC(进线、母联或馈电)单元;b) MCC(抽屉)单元;c)无功功率补偿单元;d)计量单元。

◆功能单元的构成
    a) PC单元由万能抽出式空气断路器装于柜内构成。

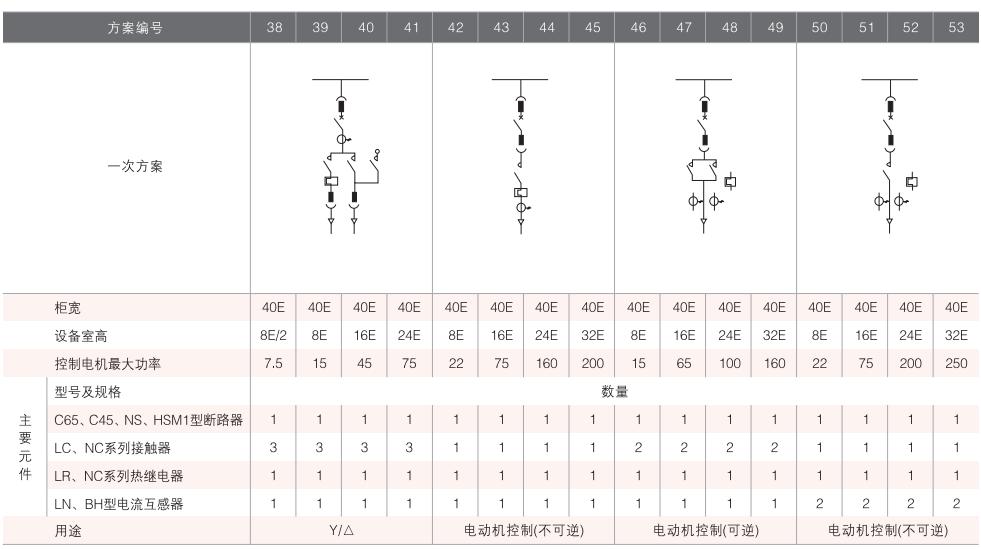

    b) MCC单元由抽屉构成，一个抽屉为一个独立的功能单元。功能单元的一般排列规律是小功率单元在上.较大功率单元在下。

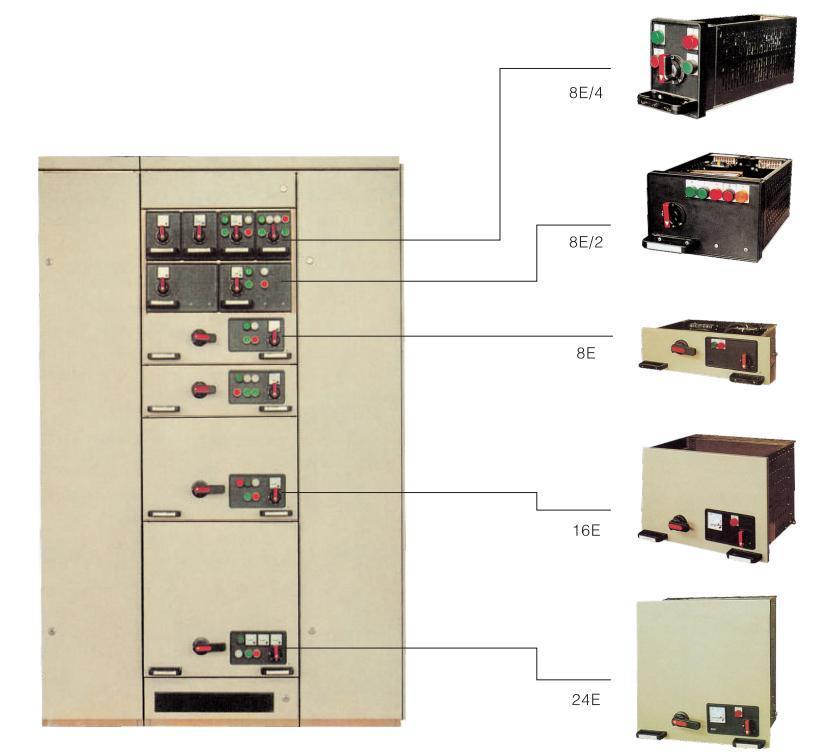

    c)抽屉分为8E/4, 8E/2, 8E, 16E和24〔五种单元。各种抽屉持续工作电流的选用按表3

    d) 8E抽屉的尺寸为550(宽) x 200(高)x410(深)，8E/4抽屉的宽度为130mm, 8E/2抽屉的宽度为270mm, 16E, 24E由屉仅以8E抽屉高度作2倍、3倍的变化，其余尺寸同8E抽屉。
    e)相同规格的功能单元的抽屉可以方便的互换，抽屉的额定电流至400A。
    f)每台装置的柜内可以配置9个8E抽屉或符合9个单元高度72E(1800mm)的不同功能单元的组合，功能单元的最多组合为36个。
    g)抽屉进出线根据回路电流大小，采用不同规格的主电路隔离插件(见表3),
    h) 8E/4及8E/2抽屉与电缆室的连接采用背板式结构转接件。单元抽屉与电缆室的转接采用专用的电缆接头。
    i)抽屉面板有连接、分断、试验、抽出等位置的明显标志，并设有机械联锁装置。
    l)电动机控制中心(MCC柜)设有专有的电缆室，功能单元隔室与电缆隔室内电缆的连接通过转接件实现(电缆隔室宽400mm),提高了电缆的使用可靠性，方便户对电缆的安装与维护。
    k)装置的每一抽屉辅助电路隔离接插件8E/4抽屉的对数为，6对，其它抽屉的对数为32对，能满足用户需要。
    1)装置按三相五线制和三相四线制设计.设计部门和用户可以方便地选用PE+N或PEN方式。

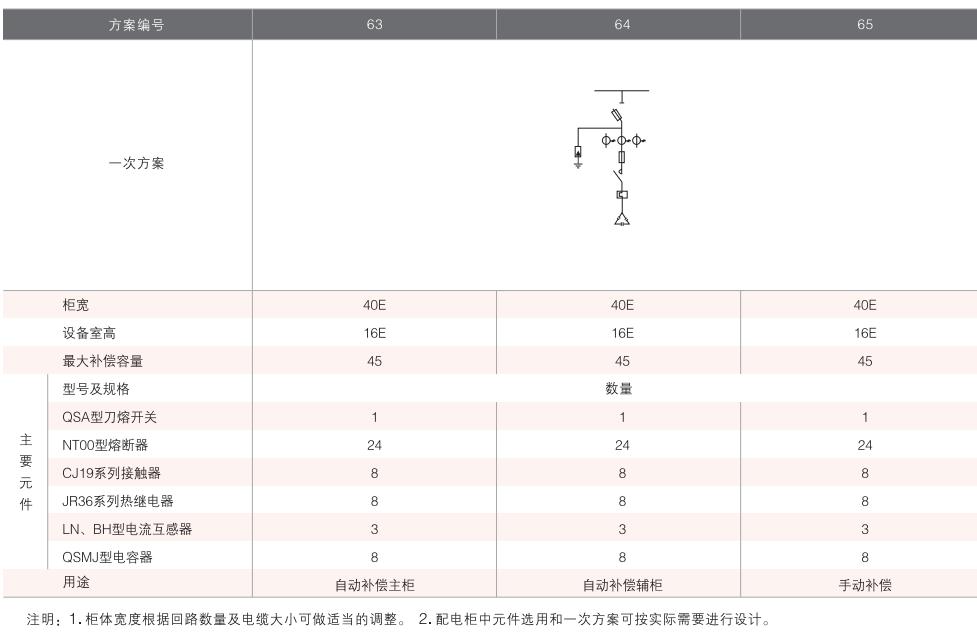

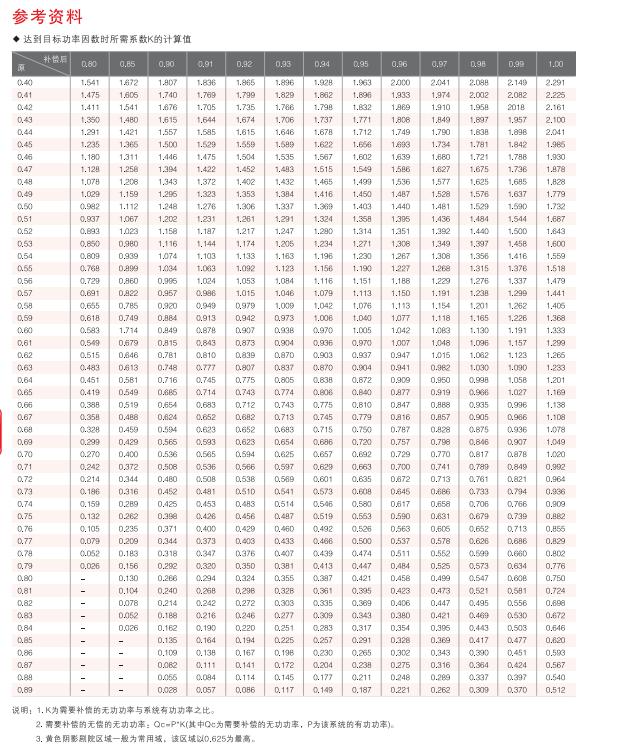

    m)无功功率补偿单元采用固定式安装，有自动补偿与手动补偿二种方式。
    n)计量单元一般在一个开关柜内排列，采用一个独立柜体。柜宽可根据计量单元的多少选定(优先选用600mm柜宽)，全部计量信号送至本柜，方便用户维护和计量管理。

◆抽屉操作及机械联锁

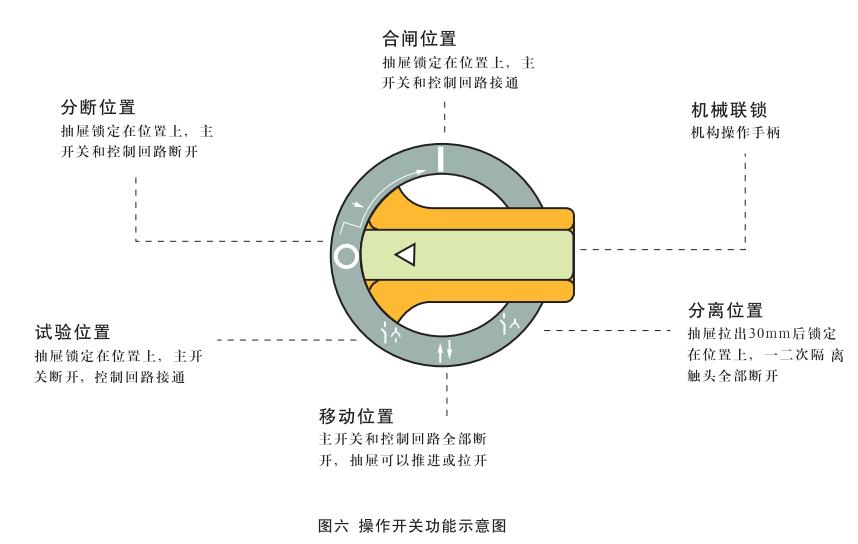

    8E/4, 8E/2单元抽屉的操作:这种操作是通过对抽屉面板上的手柄进行操作实现的，见图六。只有当手柄上的白箭头指示“移动位置”(↑↓)时，抽屉方可抽出或插入，在其它任何位置上，抽屉都应被锁定，因此不可能对抽屉实施抽出或插入操作。此时不可硬拉或硬拖以免损坏机械联锁机构，抽屉从连接位置抽出30mm(此时手中工件一轻微震颇感)时将操作手柄向逆时针方向转过45°，抽屉即被锁定在“分离位置”(↑↓)此时一次和二次隔离插件均己脱离电网并形成安全间隔。

    抽屉插入后，将手柄顺时针方向转动时，首先到达“试验位置”(↓)，此时机构将外部电源引入控制回路，用户通过面板上的安全电器(假如有的话)对电路进行试操作，以确认其是否符合要求，由于主开关尚处于断开状态，因此一次回路处于无电状态，即使操作结果与要求不符也不会损坏设备，继续顺时针方向转动到手柄处于水平位置时，即“分断位置”(0)。此时一次和二次回路均处于无电状态，沿顺时针方向继续旋转90°则手柄转到“合闸位置”(I)，见图六。

注意:首先必须用手柄插入面板，然后才能转动手柄，当手柄转到“合闸位置”时，主开关合闸。

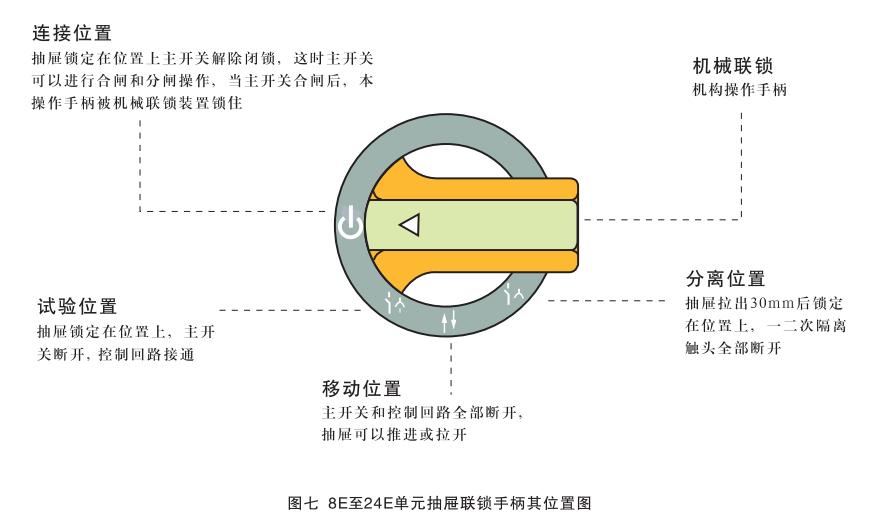

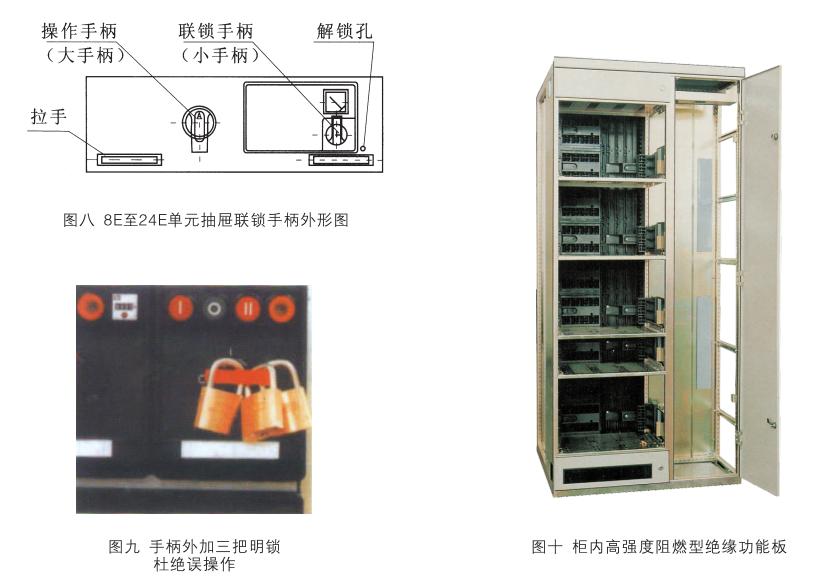

    8E, 16〔和24E抽屉的操作:这种操作稍不同于8E14和8E/2单元抽屉的操作，由轮番操作一大一小二个手柄来完成。小手柄与8E/4,8E/2抽屉的操作手柄外形相同，作机械联锁用，位于抽屉面板右下方，它共有四个位置:“移动位置”(↑↓)、“分离位置”(↑↓)、“试验位置”(↑↓)和“连接位置”(↓)，见图七、图八。

    小手柄的操作及其位置定义与8E/4, 8E/2单元操作于柄基本相同，唯一没有“断开位置”而代之以“连接位置(↓)。只有当手柄处于此位置时，才可操作主开关操作手柄(大手柄)。大手柄指示箭头横向左侧时为“分断位置’，此时一次和二次电路处于无电状态，大手柄顺时针转动到指示箭头向上时为“合闸位置”，主开关合闸。小手柄和大手柄的操作有严格的机械联锁，不能随意操作，更不能硬扳死撬。注意:只有小手柄处在“连接位置”时，大手柄才能进行合闸操作;同时只有大手柄处在“分断位置，时，小于柄方能转动。有时大手柄虽也处在“分断位置’但定位不准，这会造成小手柄不能转动或转动不到位，此时千万不可硬扳，应再稍转动大手柄使之准确到位即可。

    当抽屉及开关处于某一锁定位置时，外部可加三把明锁锁上，以杜绝任何误操作的可能性。

    当电路发生意外短路故障，断路器等主开关发生触头熔焊以致难以跳开时，欲对故障抽屉实施维修，可用合适的工具，(如螺丝刀)插入面板上的解锁孔将其内部的锁扣向下压即可开门，开门后再把扣片转到垂直位置即可，转动下手柄解除联锁，就能把抽屉抽出柜外实施维修。

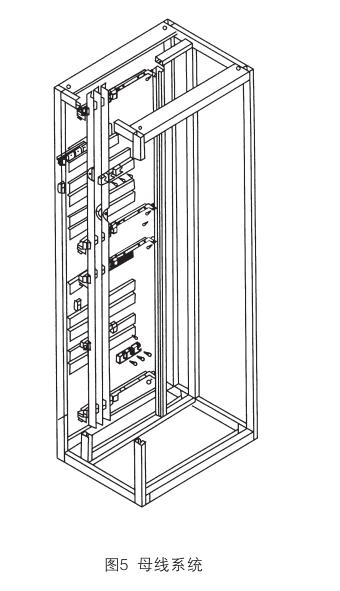

◆母线及保护接地系统
    水平母线安装在柜体后水平线室内，视需要可配置一至两组母线。当水平母线为一组母线时，可根据需要将其安装在母线室之上方或下方。当水平母线为两组母线时，一般在上下方各安装一组。两组母线既可以分列运行，也可以并联运行。
    垂直母线安装在高强度阻燃型绝缘功能板中，前方加上盖板，使下室的防护等级达到IP20。功能板既作为垂直母线的绝缘支撑，又能将水平母线与垂直母线分隔。垂直母线采用L形异型铜排，它既能通过额定的工作电流，又能承受较大的电动力。
    中性母线(N)和保护接地母线(PE)平行地安装在功能单元隔室的下部或垂直安装在电缆隔室中，N线与PE线之间如用绝缘子相隔，则N线与PE线分别使用，成PE+N线(三相五线制);二者之间如用导体短接，即PEN线(三相四线制)。

◆辅助电路电缆槽
    在功能单元隔室的顶部装有辅助电路电缆槽，槽内可安放柜间连接线。

运输与安装

◆产品的运输
    运输单元:产品分四种规格的运输单元:单台装、二台装、三台装和四台装。但总长度不得超过3m，见图十一。
    产品的吊运(装):产品在吊运和安装过程中之吊装必须按图十一中虚线挂吊钢丝绳，钢丝绳顶角不得大于120°，吊运应平稳，避免强烈的振动、摇晃和冲击。

◆产品的安装
    开关的组合方式，见图十二。

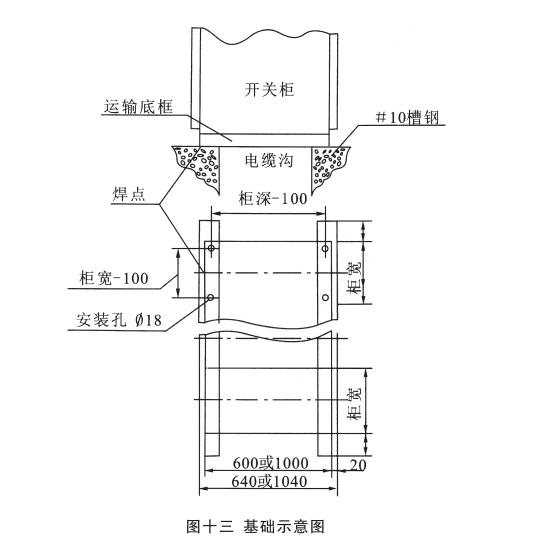

    基础处理:电缆沟的宽度由用户自己选定，用10#槽钢按图十一方式预埋并与地面平。如果运输底柜与基础槽钢用螺栓联接，则基
础槽钢的安装孔尺寸见图十一俯视图。
    安装:开关柜就位。找准位置，按图十一所示进行焊接，焊接节柜和焊长由用户确定，产品安装与配电室的相对位置参考图十二，其中吊索是否安装由用户确定，制造商提供的原则是:当母线桥的长度大于3米时应考虑安装吊索。但是，当母线桥的电流大于或等于2500A时，其长度为2.5米时也应安装吊索。

使用与维护

◆开关柜安装后须按有关规定验收并通电调试完毕，方可投入使用。
◆开关柜的使用

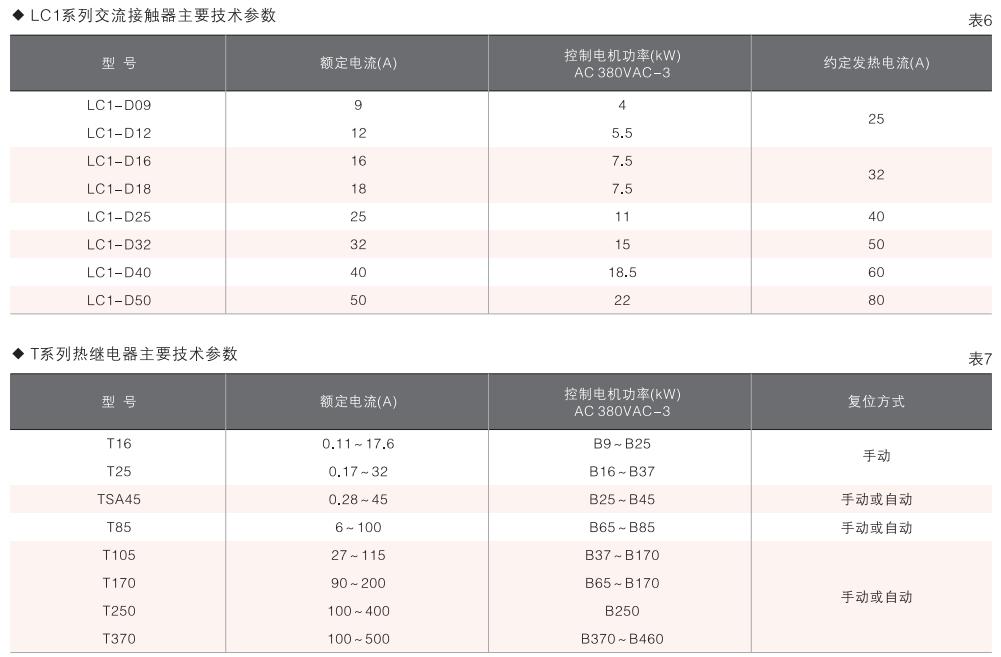

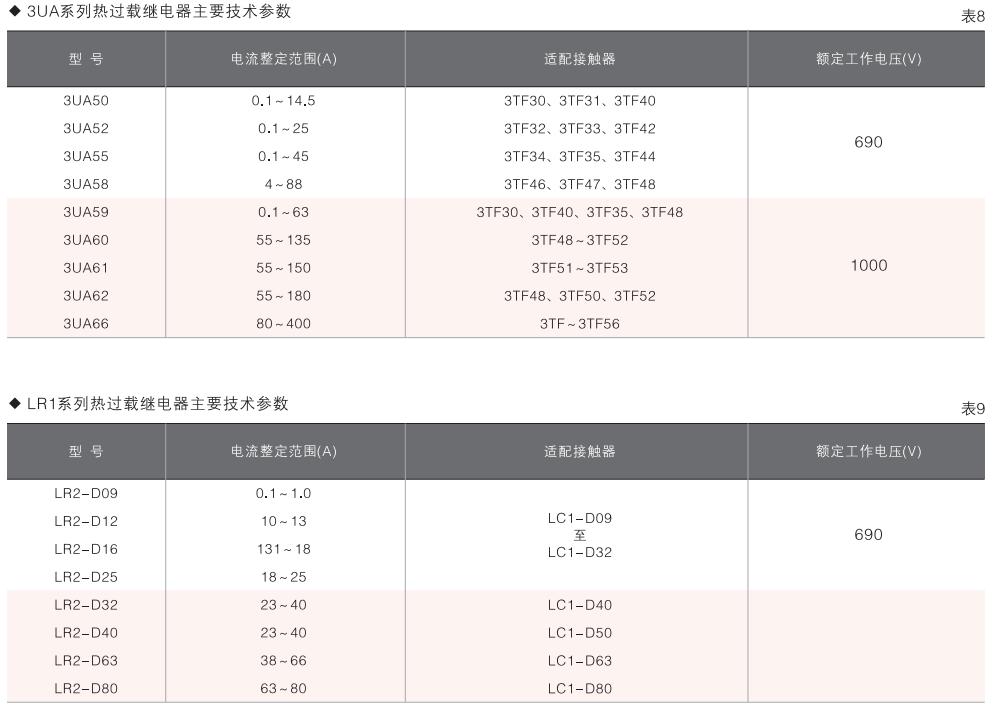

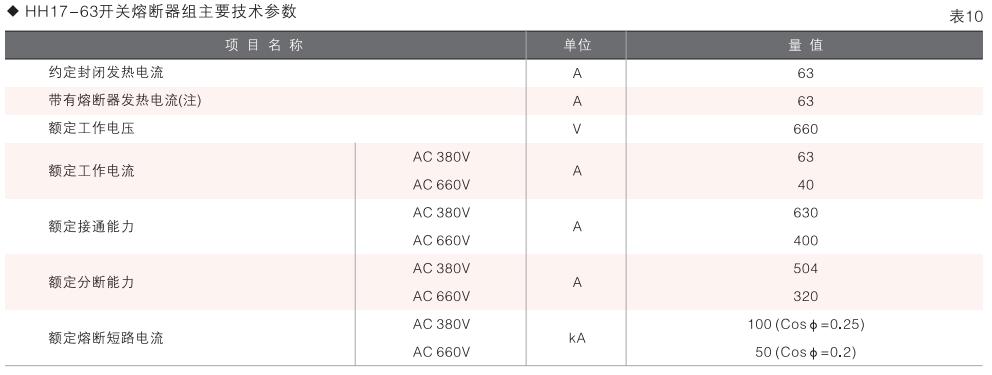

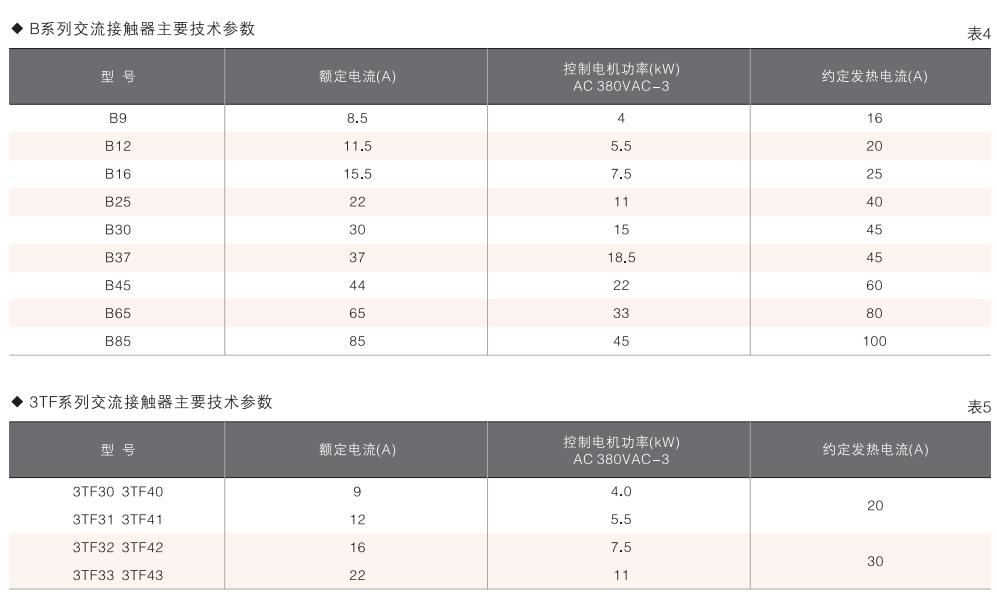

  其余功能单元的使用请查阅主要电器元件制作商提供的资料。
◆开关柜的维护
  a)使用单位应按有关制度做好日常运行记录和保养。
  b)检查功能单元的一次和二次插接件是否接插良好、到位。
  C)检查单元内部连接导线是否牢靠。有无松动而导致发热现象。
  d)清除断路器相间隔板(如有的话)的灰尘。
  e)检查机械联锁的正确性及可靠性。
  f)检查电气性能和动作是否符合要求。
  g)每年要进行一次设备维修，同时还应增加电气绝缘性能检查。

随机文件

产品合格证说明书;
产品使用说明书(或样本);
设备清单;
开关柜排列图，二次回路原理图、接线图;
应提供的备品备件和专用工具清单;
合同规定必须提供的资料或文件。

订货须知

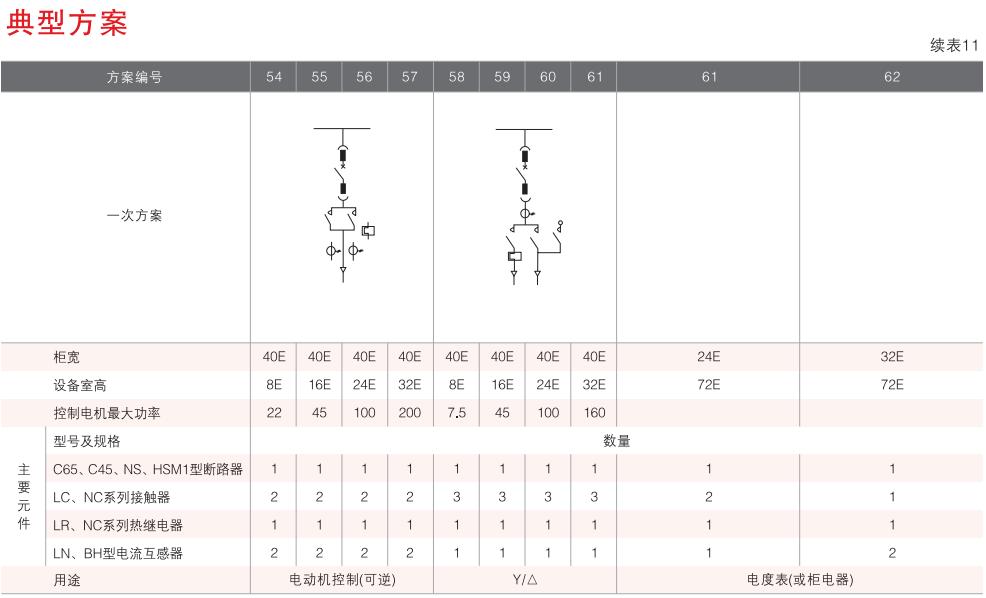

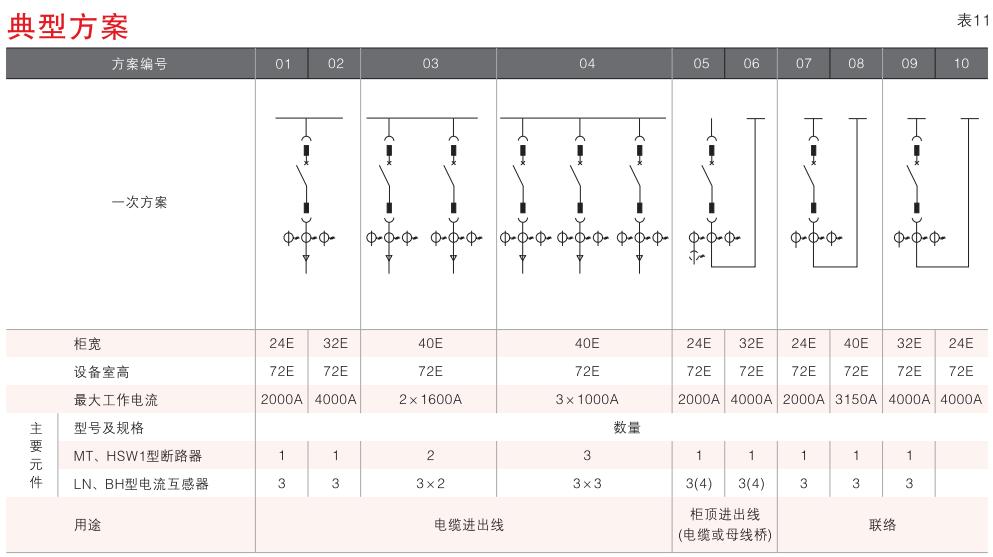

一次回路方案或单线系统图;
二次同路原理或接线图;
产品的一次和一二次设备清单;
排列图和配电室平面布置图;
产品表面涂装方式及色板。
