GGD低压固定式开关柜

概述

    GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。
    产品具有分断能力高、动热稳定性好，电气方案灵活、组合方便，系列性、实用性强、结构新颖.防护等级高等特点。为组装式低压成套开关设备的代表产品之一。
    GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251.1及GB/T15576等标准。

使用环境条件

◆周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃。
◆户内安装使用，使用地点的海拔高度不得超过2000m。
◆周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。
◆设备安装时与垂直面的倾斜度不超过5%。
◆设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
◆用户有特殊要求时可与制造厂协商解决。

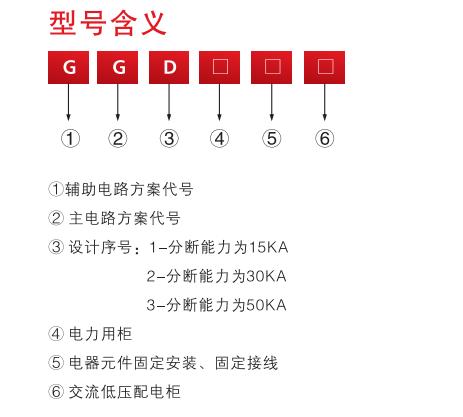

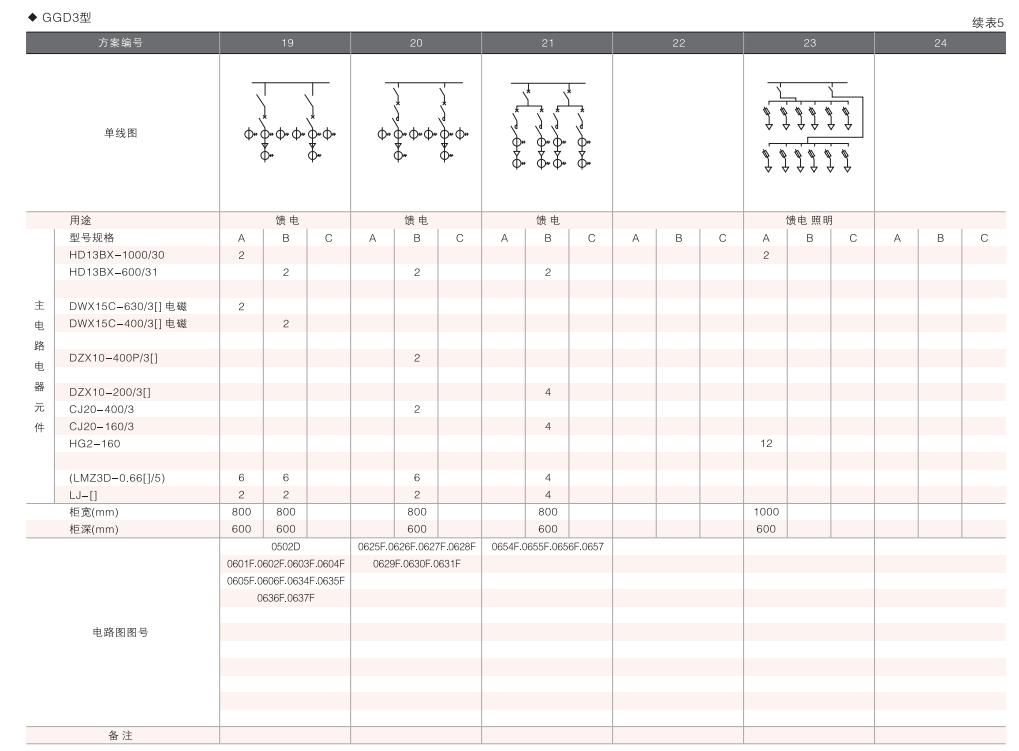

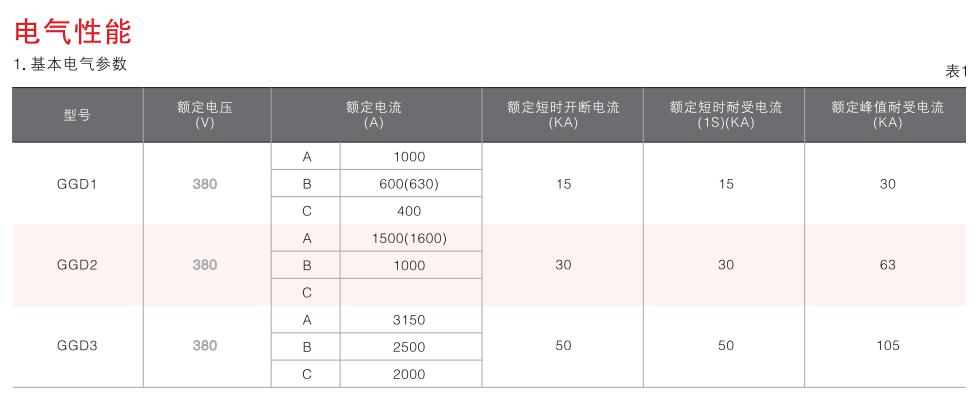

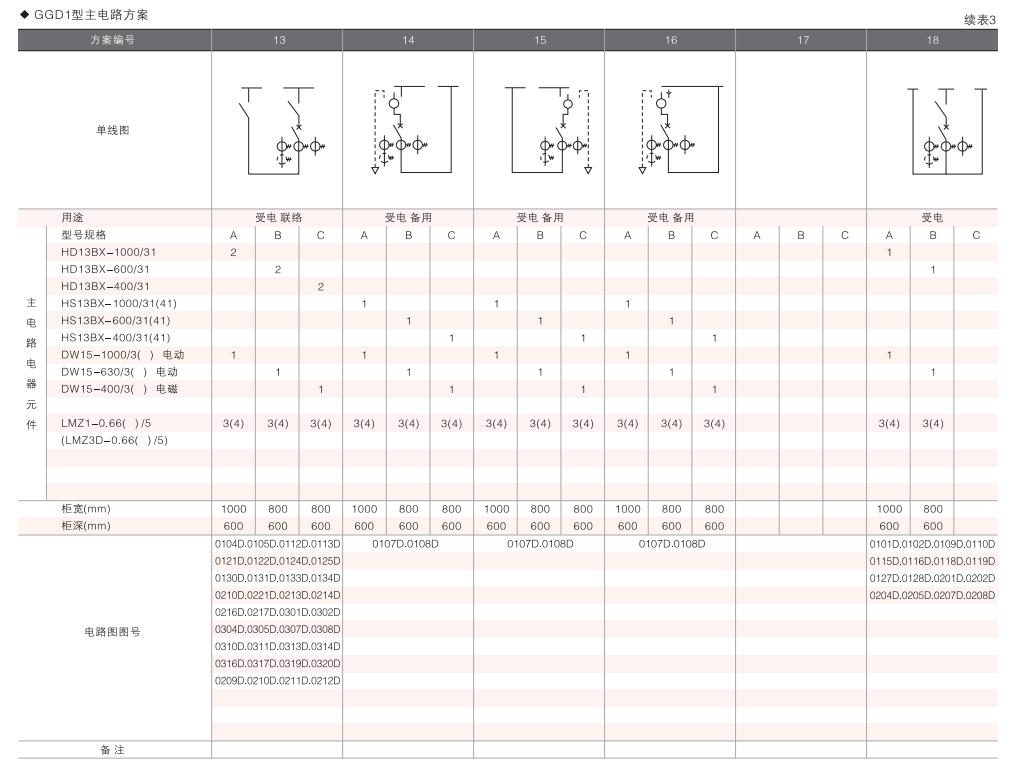

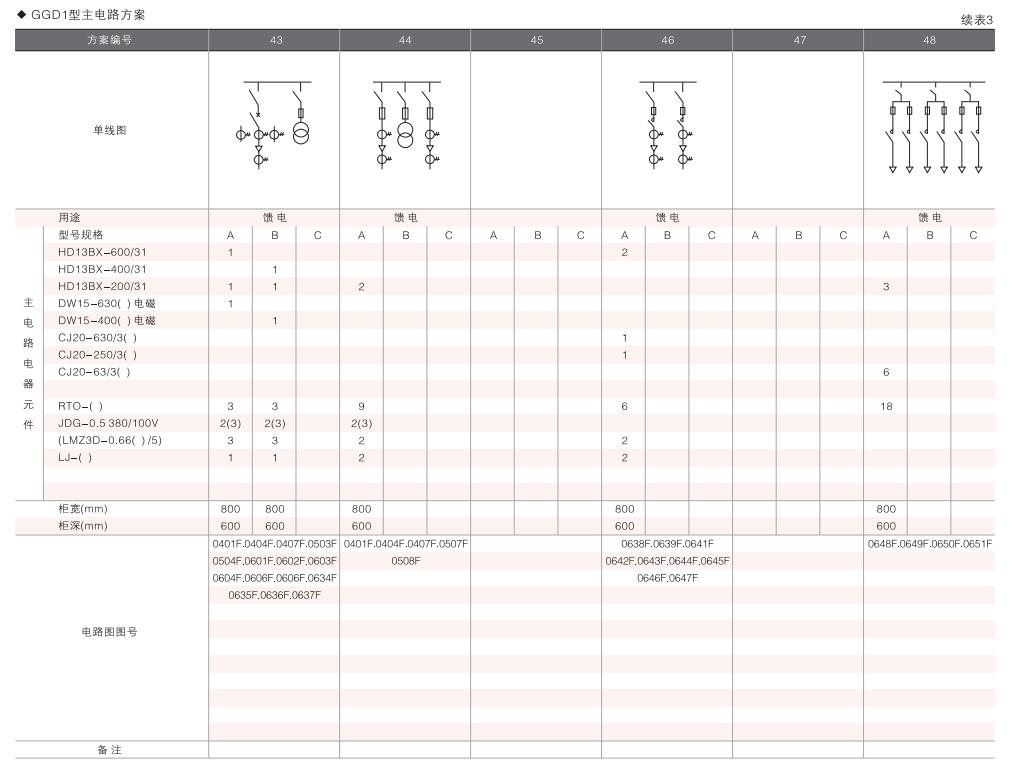

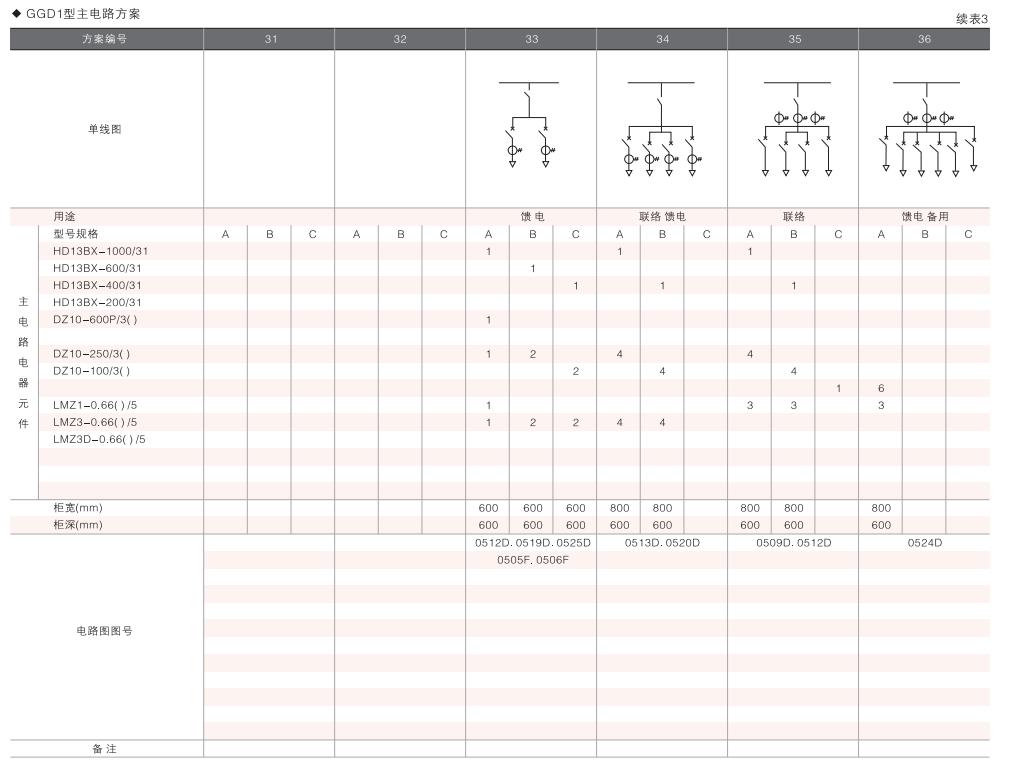

2.主电路方案一

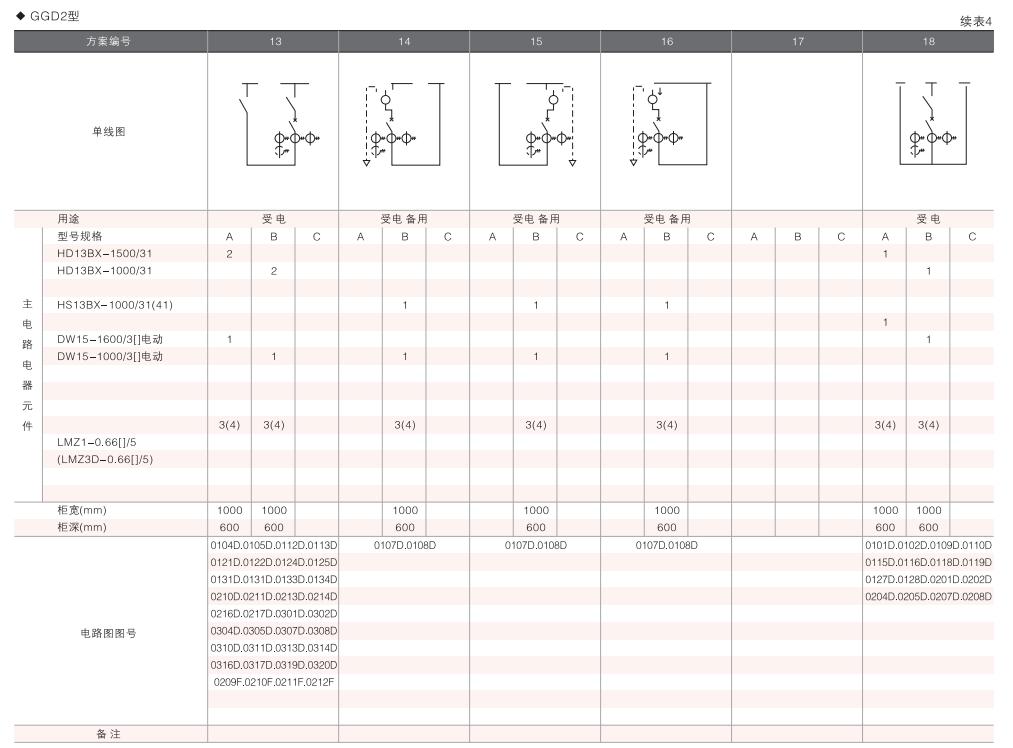

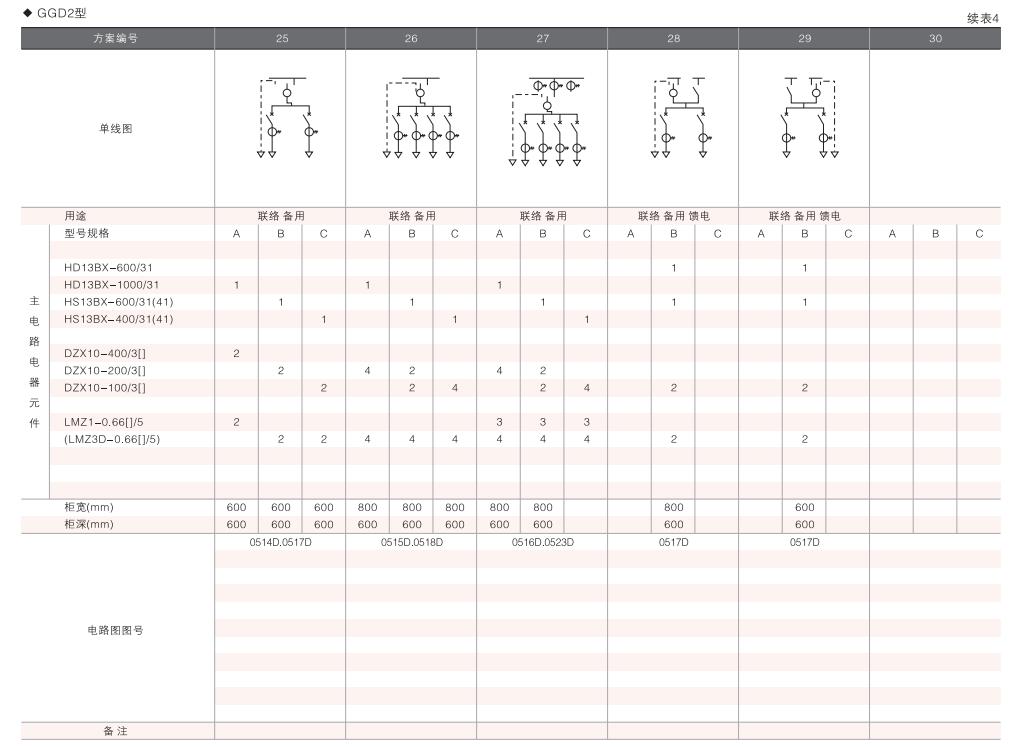

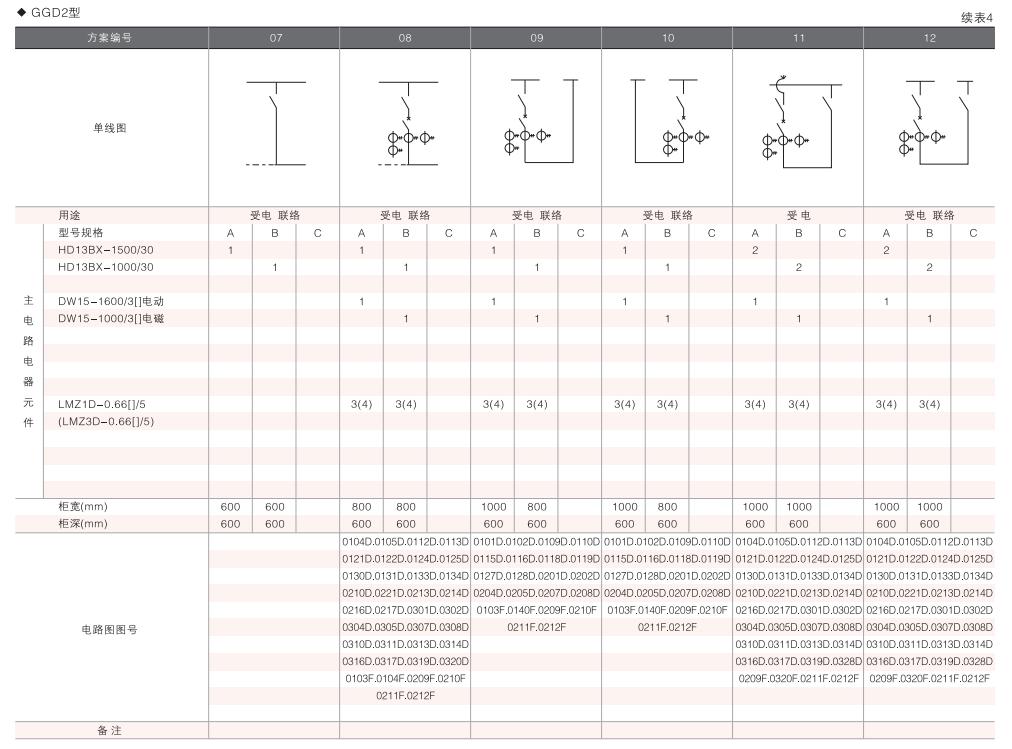

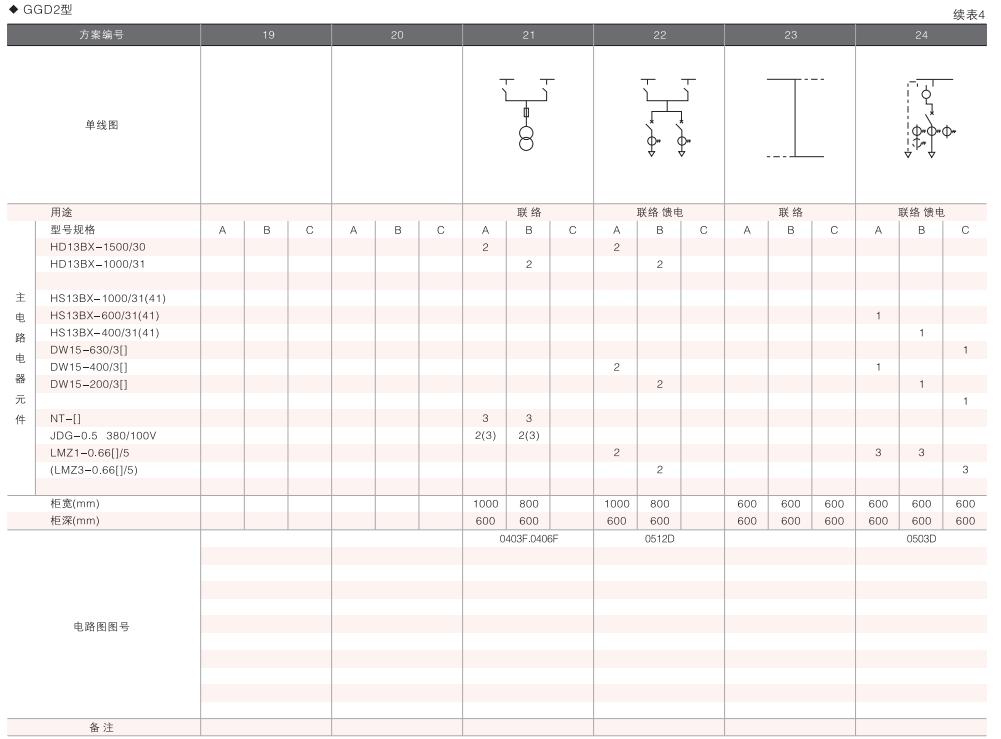

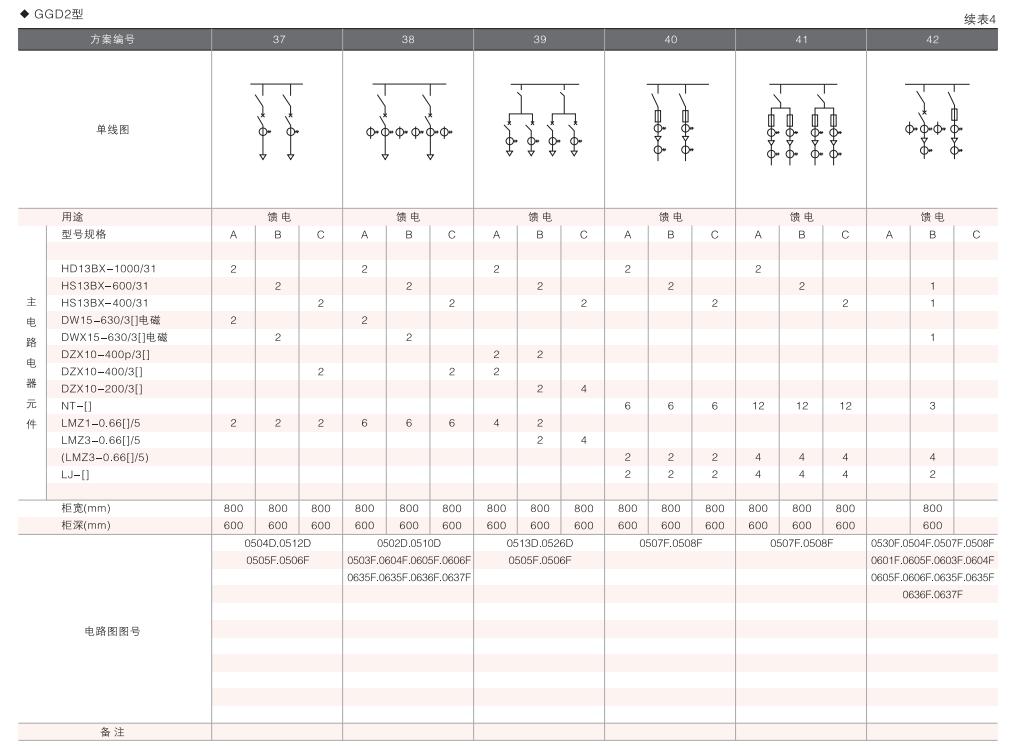

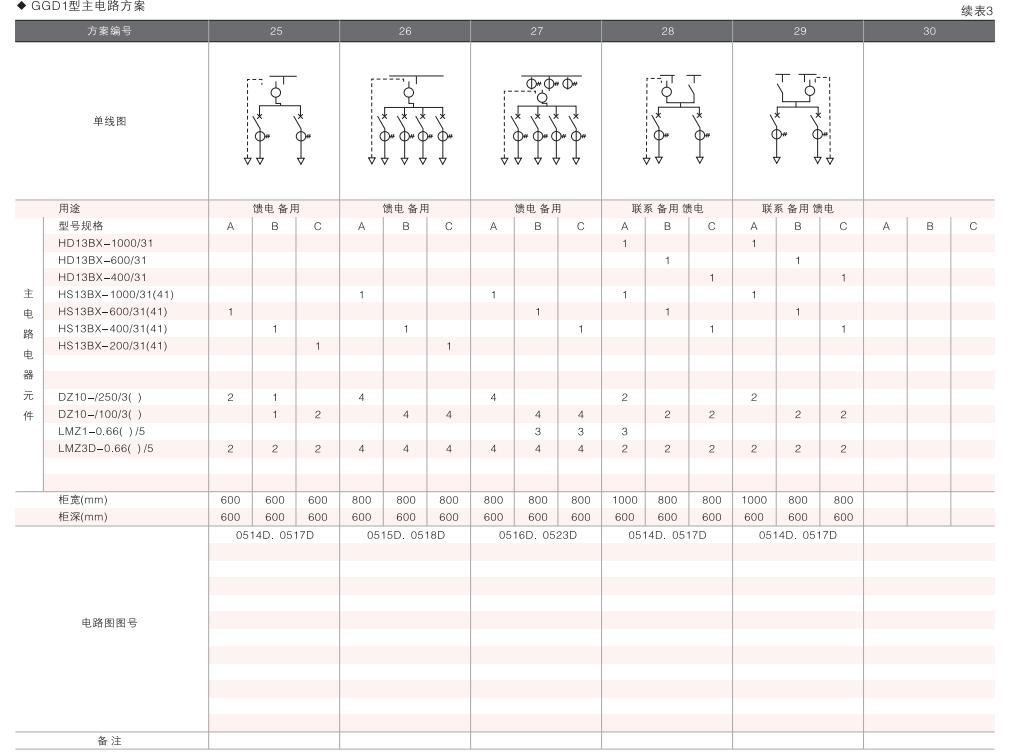

    GGD柜的主电路设计7129个方案，共298个规格《不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。

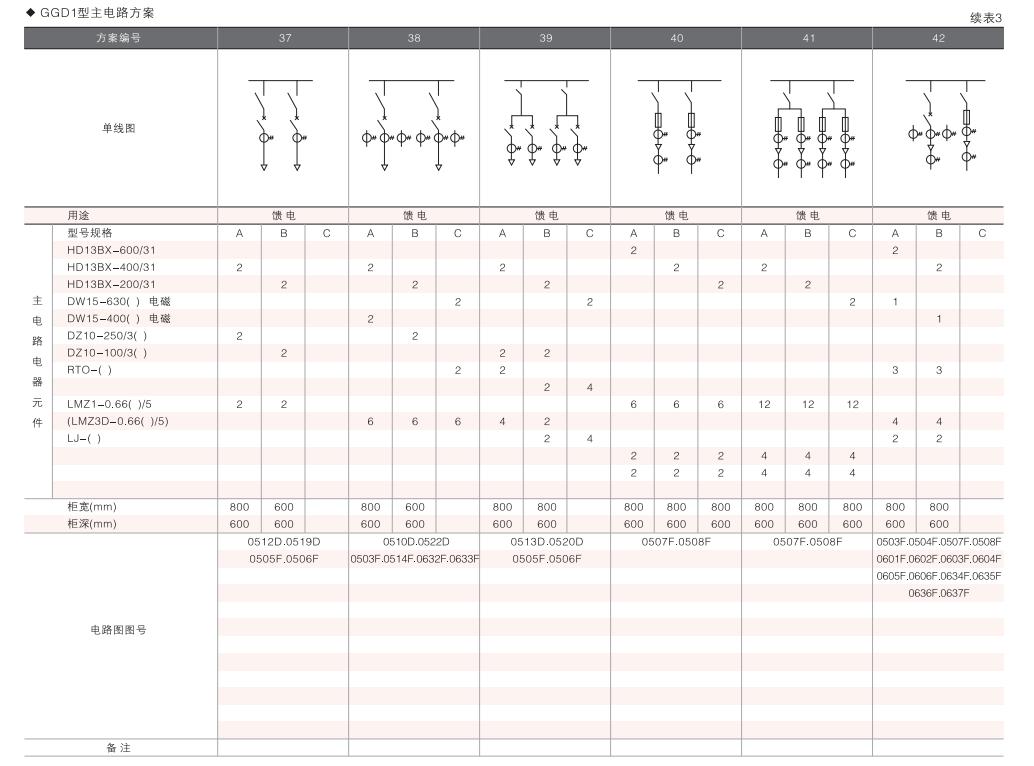

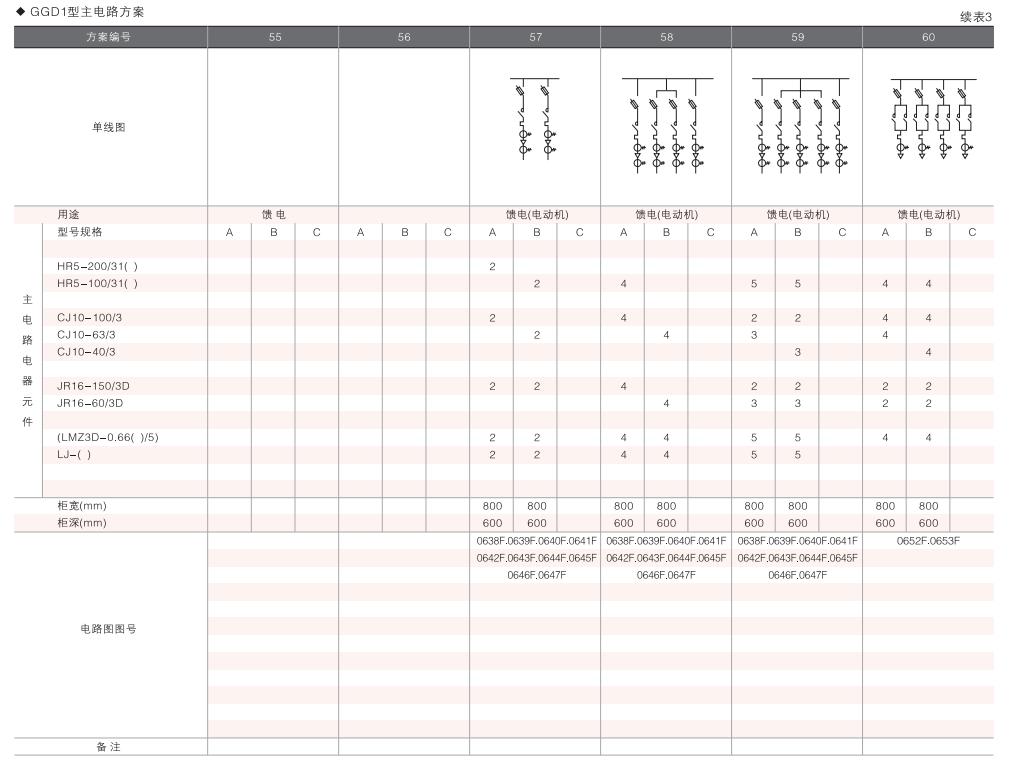

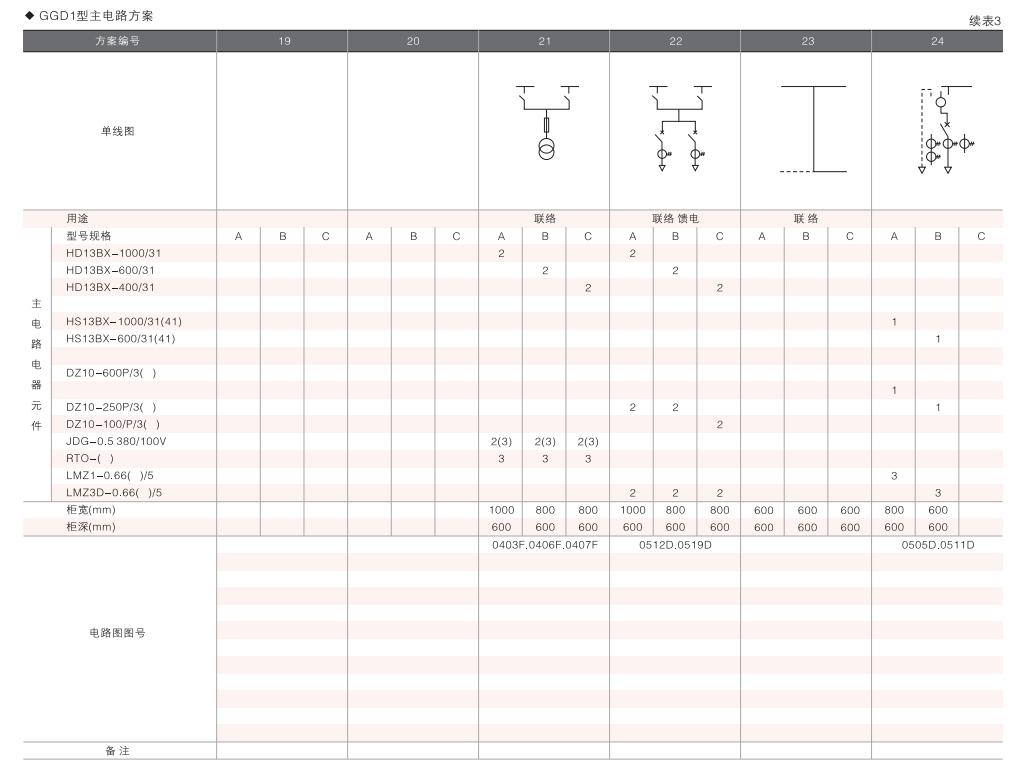

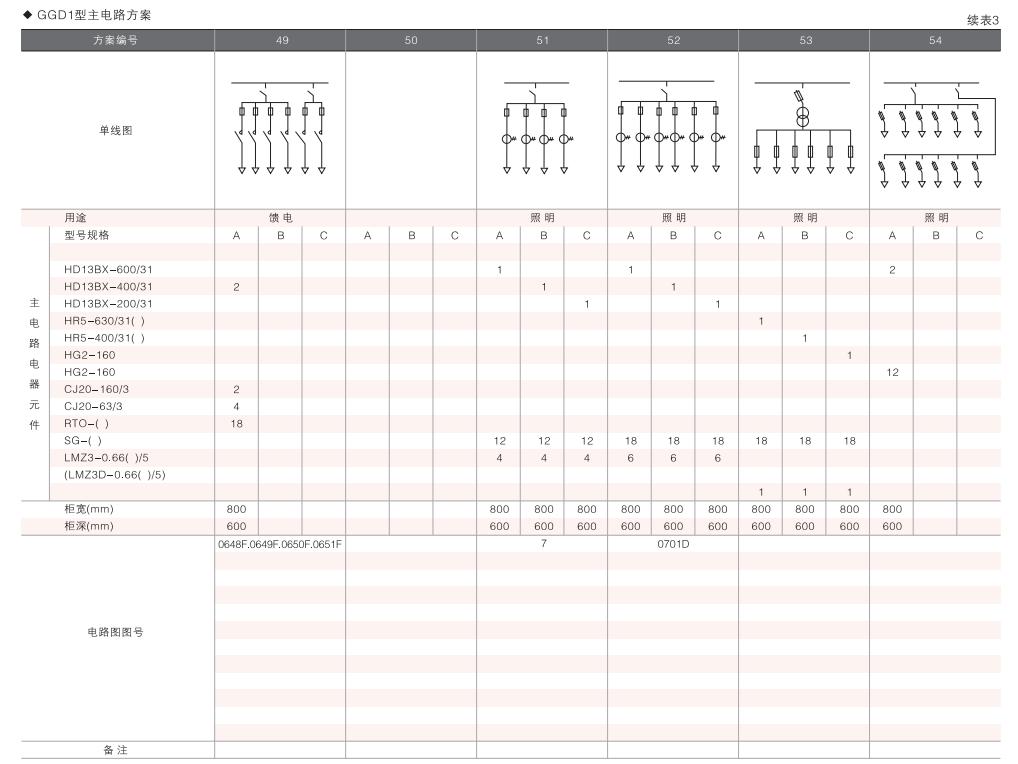

其中GGD1型449个方案123个规格

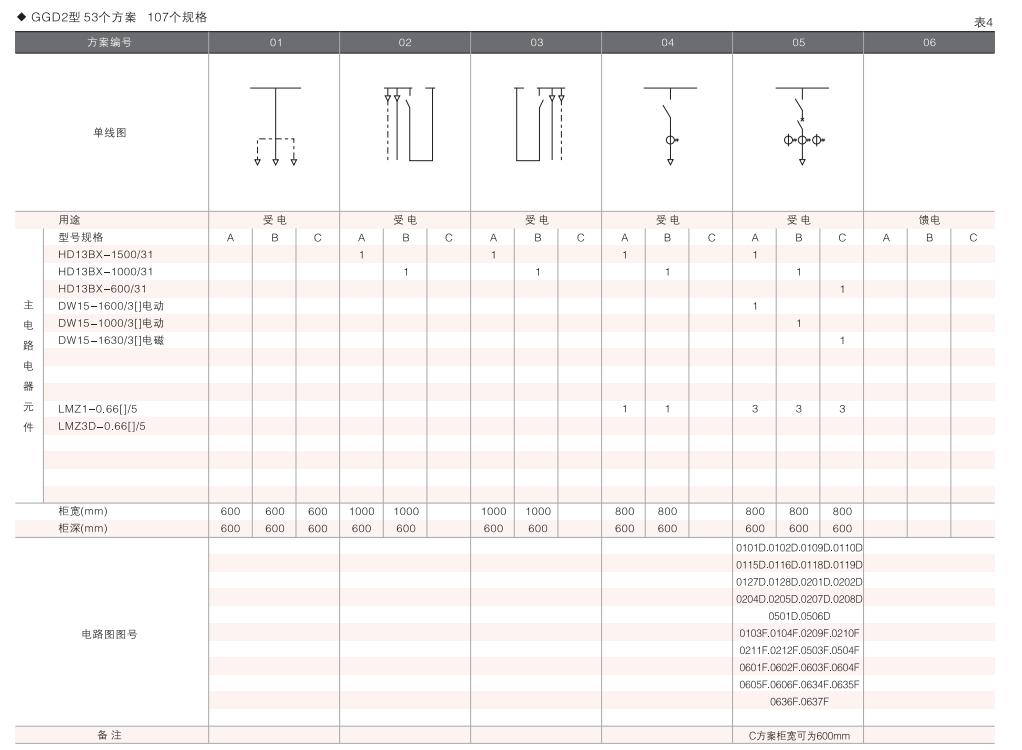

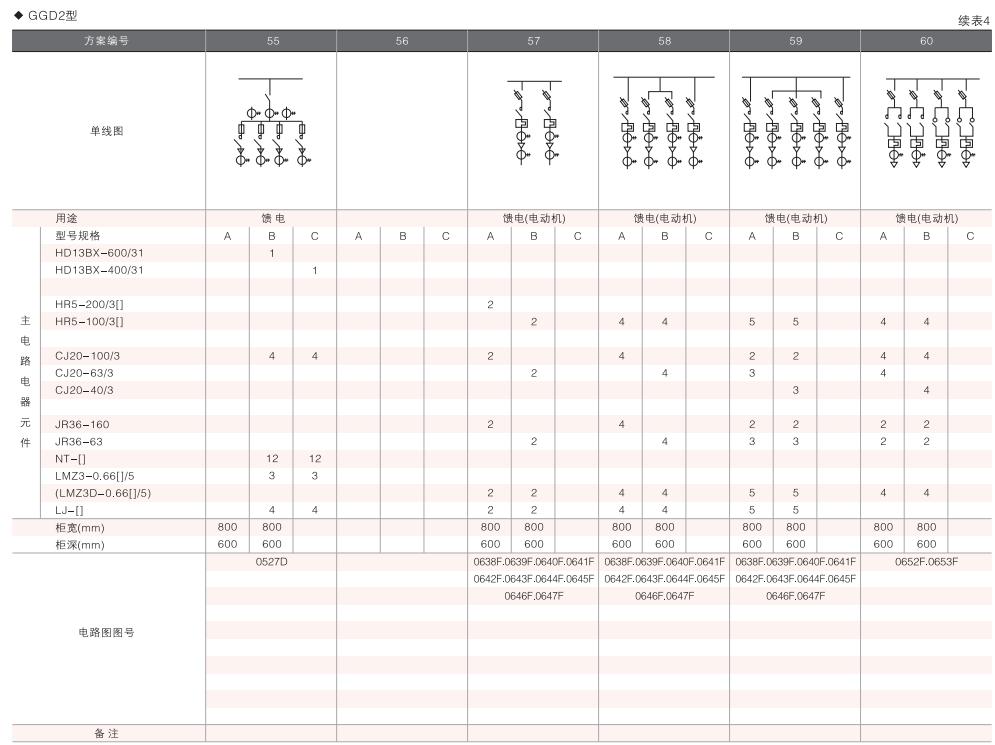

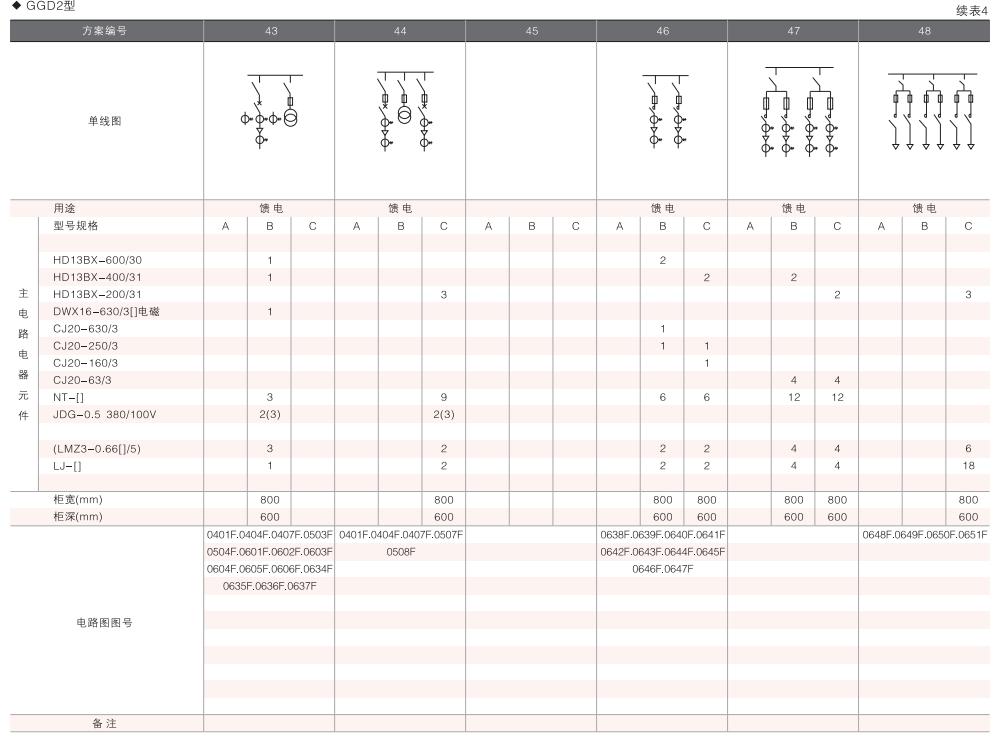

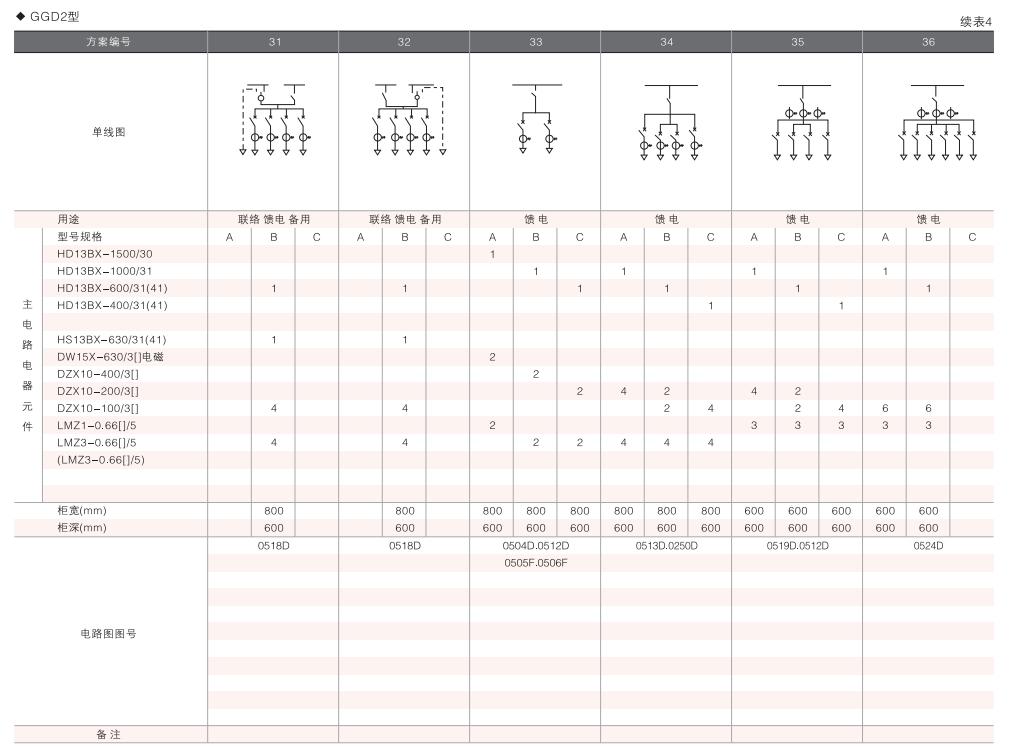

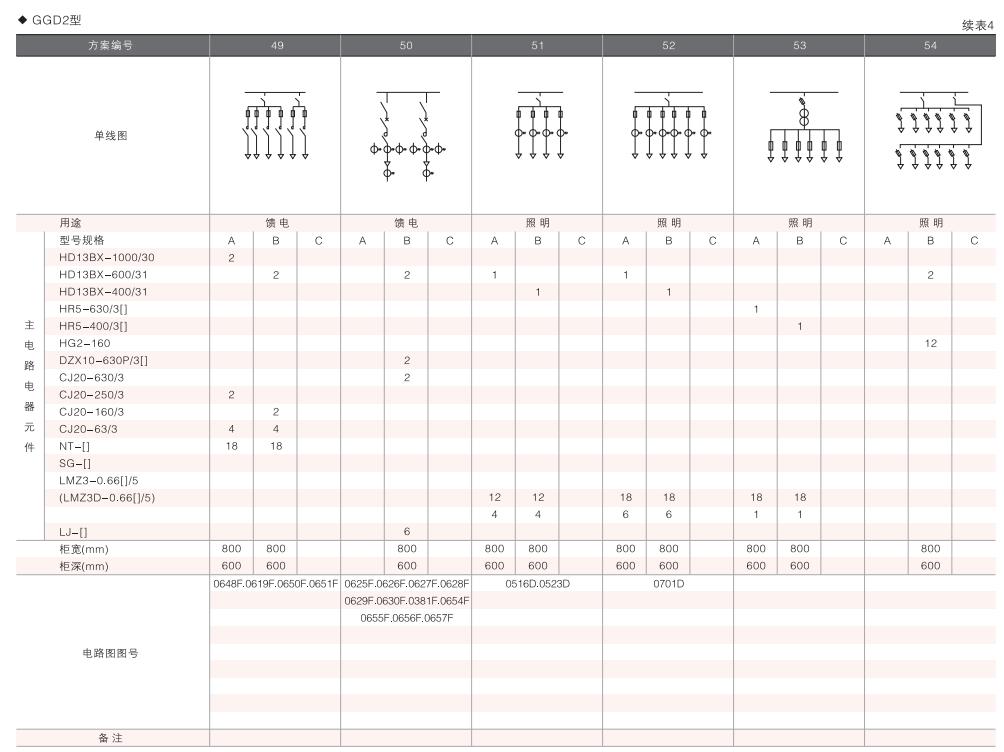

    GGD2型53个方案，107个规格

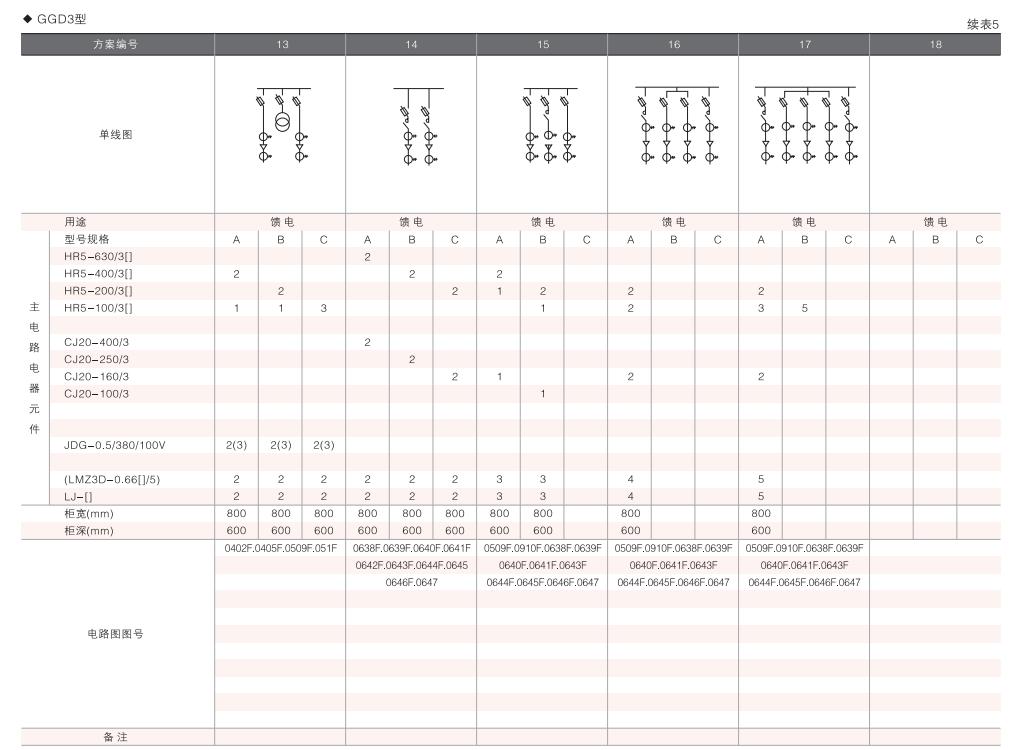

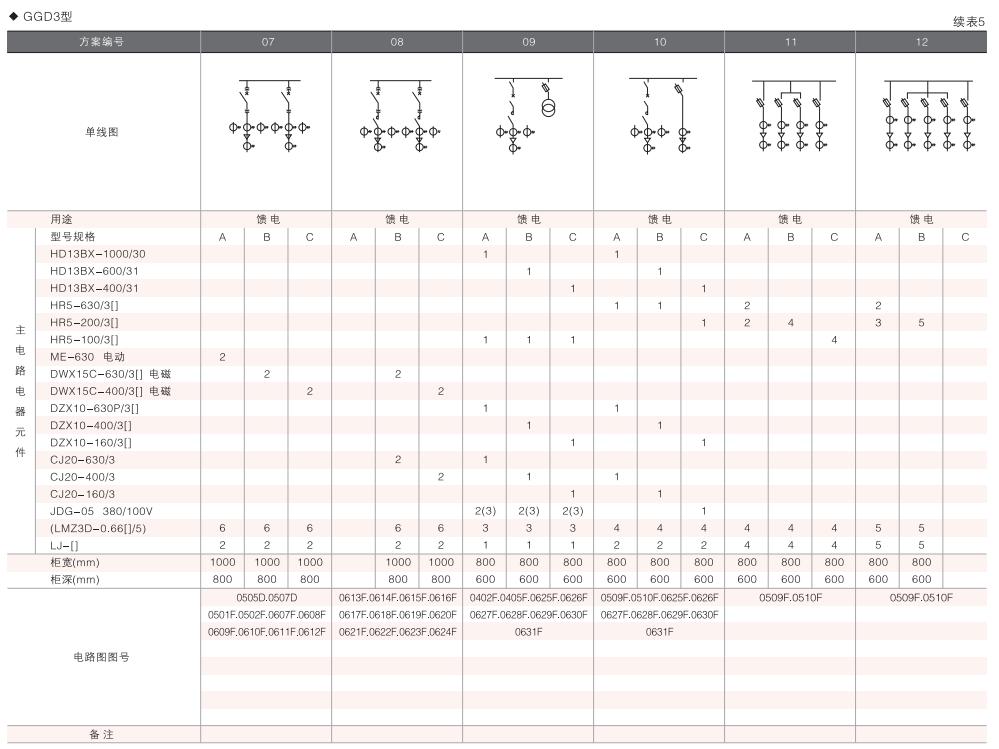

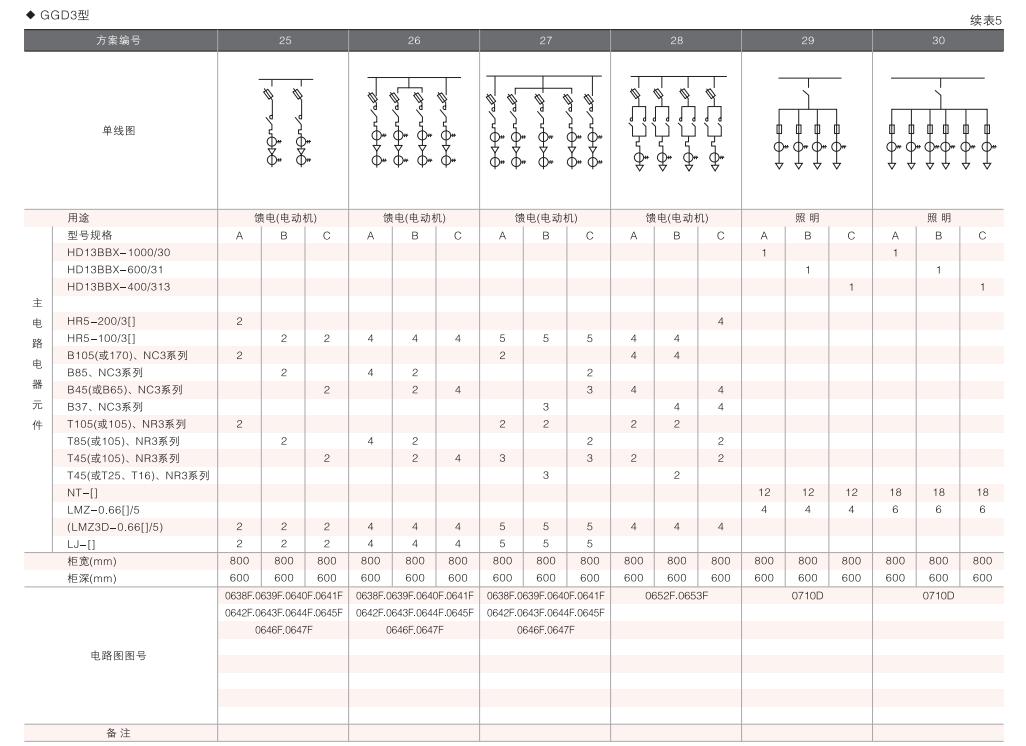

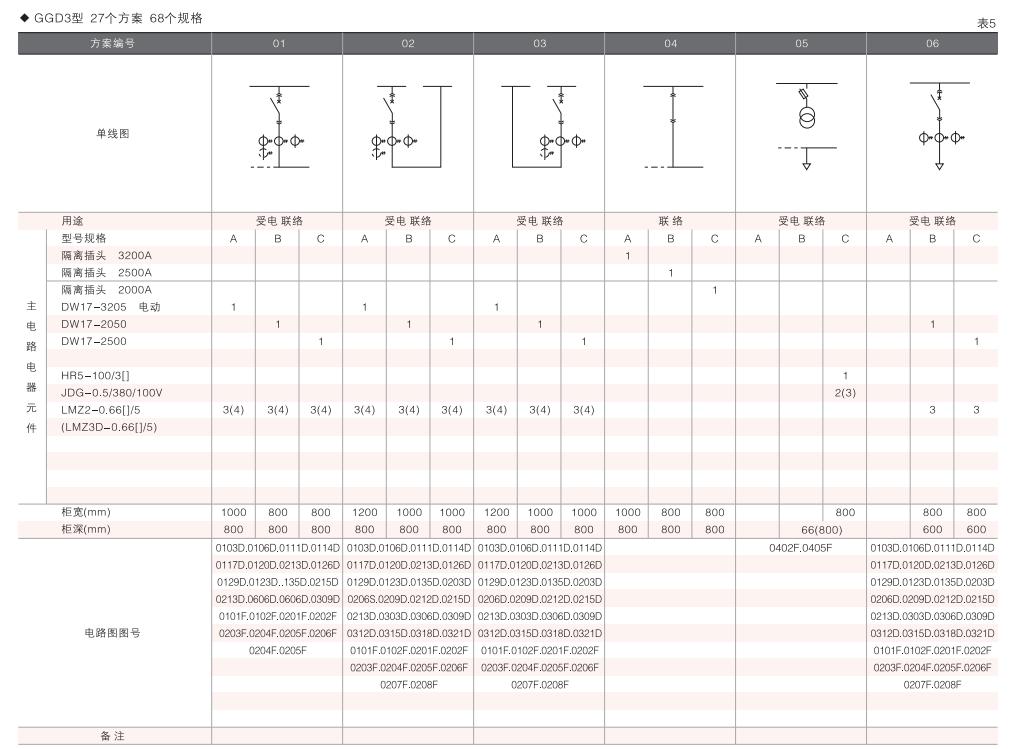

    GGD3型27个方案68个规格
主电路方案是征求了广大设计、使用部门的惫见选编的。增加了发电厂需要的方案。额定电流增加至3150A,适合2000KVA及以一下的配电变压器选用。

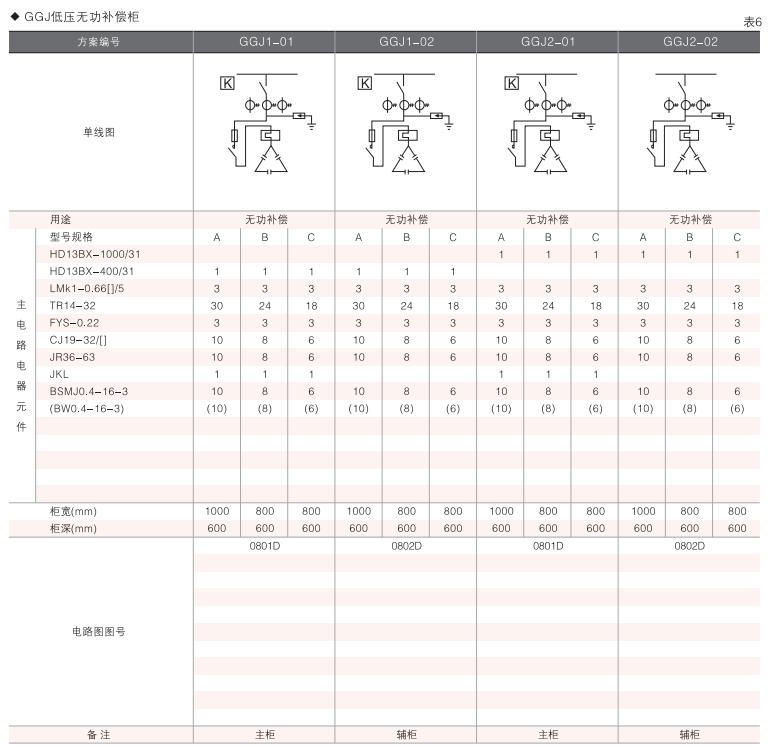

    此外，为适应无功补偿的需要设计了GGD电容补偿柜，其主电路方案4个，共12个规格。

3.辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分，GGD柜内有足够的空间安装二次元件.同时还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设断电保护时的需要。

4.主母线
考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下时采用单铝排母线。额定电流大于1500A时采用双铜排母线。生产厂按此规定制造样机并通过型式试验。当然。生产厂也可根据用户的要求将铝母线换成同等截流量的铜母线。
母线的搭接面均采用搪锡工艺处理。

5.电器元件选择
    a. GGD柜主要采用国内已能批量生产的较先进的电器元件，如ME, DZ20, DW15等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品，不选用已淘汰的产品。
    b. HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件，它改变了机械的操作方式，保留了老产品的优点，是一种实用新型的电器元件。
    c.如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。
    d.为进一步提高主电路的动稳定能力，设计了GGD柜专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻供型PPO合金材料热塑成型，绝缘强度高，自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。

结构特点

◆GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量.通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可方便工厂实现预生产。即缩短了生产制造周期，也提高了工作效率。
◆GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜.使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
◆GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整体美观大方、面目一新。
◆柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的拆边处均嵌有一根山型橡皮条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
◆装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
◆柜体面漆选用聚脂桔形烘漆。附着力强，质感好。整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
◆柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
◆柜体的防扩等级为IP30，用户也可根据使用环境的要求在IP20~IP40之间选择。

安装与使用

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知有关部门查找原因。对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所。

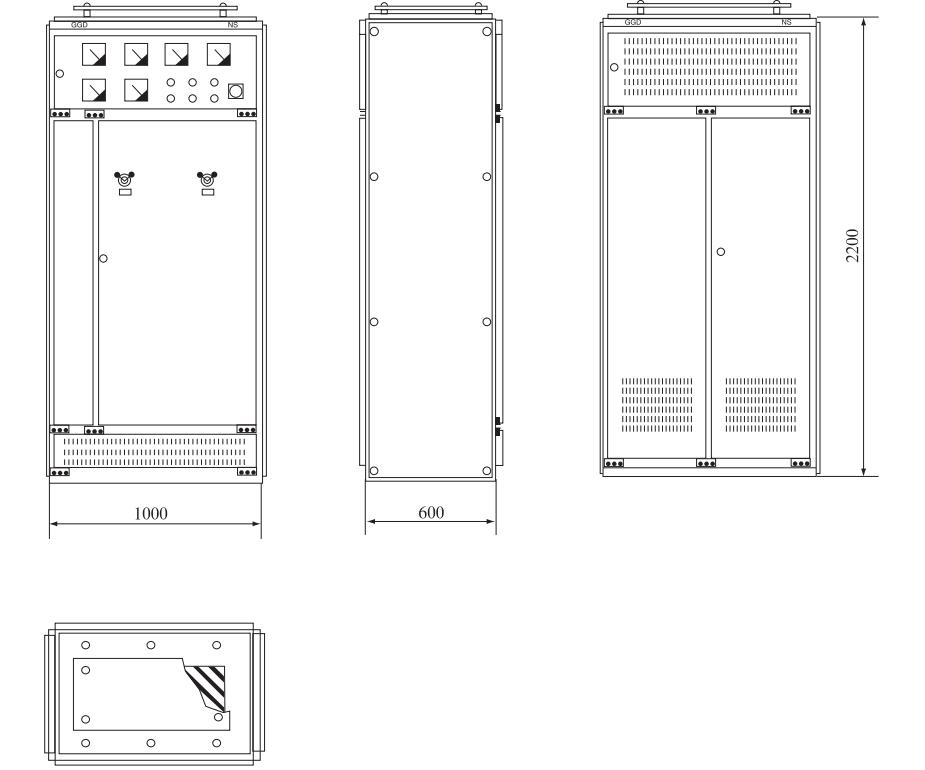

◆产品安装应按安装示意图进行(见附图2)，基础槽钢和螺栓由用户自备，主母线安装时应将搭接面修理平整.处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。

◆产品在安装完毕后。投入运行前需进行如下项目的检查与试验。
a.检查柜体面漆有无脱落。柜内是否干燥、清洁。
b.电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。
c.主要电器的通断是否可靠、准确。辅助接点的通断是否可靠准确。
d.仪表指示与互感器的变比及极性是否正确。
e.母线连接是否良好.绝缘支撑件、安装件及附件是否安装牢固可靠。
f.辅助接点是否符合要求，熔断器的熔芯规格是否正确，继电器的整定值是否符合设计要求.动作是否准确。
g.电路的接点是否符合电器原理图要求。
h.保护电路系统是否符合要求。
i.用500伏兆欧表测量绝缘电阻值不得低于1兆欧。

◆使用注意事项
a.本产品为不靠墙安装，单面(正面)操作，双面开门维修的低压配电柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作、检查和维修。
b.空气断路器，经过多次合、分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大，应定期对空气断路器按其使用说明书进行维护和检修。
