概述

HXGN17-12型箱型固定式环网高压开关设备(以下简称环网柜)，是6-10kV三相交流50Hz的环网供电和终端供电系统的户内成套配电装置。主要适用于厂矿、住宅小区、高层建筑、学校等配电场所，作为接受和分配电能之用。本环网柜满足国家标准GB3906 (3-35kV交流金属封闭开关设备)和国际标准IEC298《交流金属封闭开关设备和控制设备》的要求，并且具有两部提出的“五防”联锁劝能。

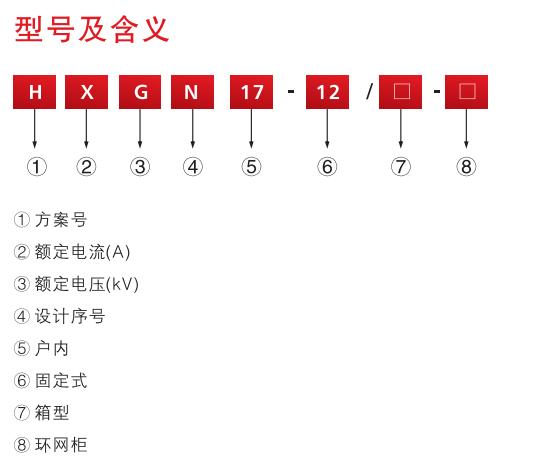

使用环境条件

◆海拔不超过1000m;(超过1000m时按国标修正)
◆周围空气温度:上限+40℃，下限-25℃;
◆相对湿度:日平均值不大于95%，月平均值不大于90%(+25℃);
◆没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动场所。

结构

按负荷开关安装方式不同，可分为侧装环网柜(见图1)和正装环网柜(见图2),
1.侧装环网柜的结构(见图1)
侧装环网柜由电器元件，拒体及联锁机构组成。
a.电器元件
电器元件主要有带侧面机构的FN12-12负荷开关VEI公司ISARC型负荷开关LKE公司LBS型或VLBS型负荷开关(9)，电流互感器(12)，电压互感器，高压带电显示器(3)等组成，并且全部固定在柜体上。
b.柜体
侧装环网柜的柜体采有全组装结构，由骨架(11)、顶板、门板、侧封板等组成封闭结构.骨架、顶盖、面板及侧封板均由钢板折变而成。

c.联锁机构
环网柜内的负荷开关、接地开关、前门板之间设有联锁装置，它们之间的操作关系如下:
1)负荷开关合闸时，接地开关无法合闸、前门板无法打开;
2)负荷开关分闸时，接地开关可以合闸。当接地开关处于合闸时、前门板可以打开;
3)接地开关合闸时，负荷开关无法合闸，前门板可打开;
4)接地开关分闸时。负荷开关可以分、合闸，前门板无法打开;
5)电缆进线柜中，在进线有电时，无论负荷开关处于合闸或者分闸位置，电磁锁控制前门板，使其无法打开。(除用专用钥匙紧急解锁外)。

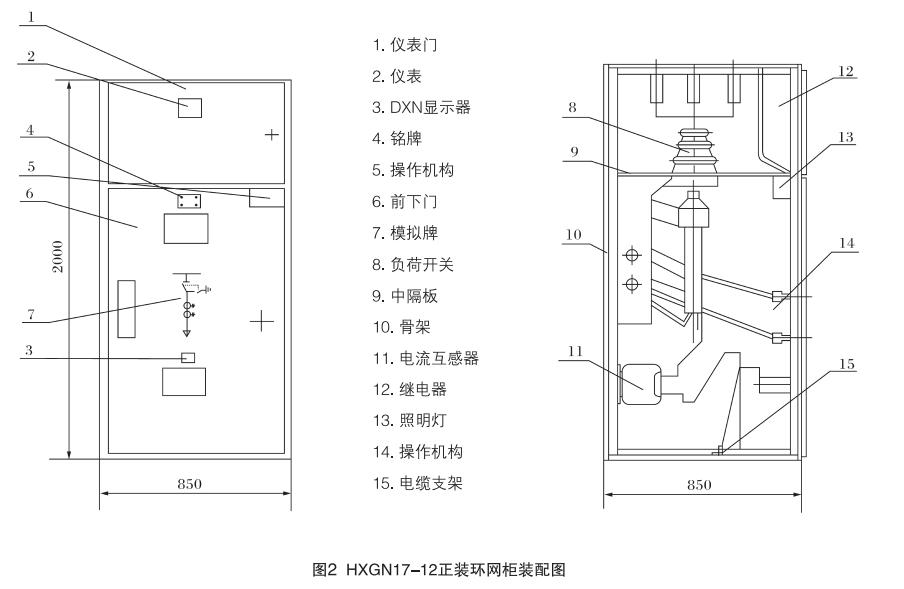

2.正装环网柜的结构(见图2)
正装环网柜由电器元件、柜体及联锁机构组成。
a.电器元件电器元件主要由无侧面操作机构的FN12-12型负荷开关，VEI公司ISARC型负荷开关.LK〔公司LBS型或VL日S型负荷开关(8)，电流互感器(11)，电压互感器，高压带电显示器(3)等组成。
b.柜体正装环网柜的柜体采用全组装结构，由骨架(10)、顶板、门板、侧封板以及操动机构(14)等组成。
C.联锁机构正装环网柜的联锁机构，参照5.1.3条内容。
3.母线
a.母线可用铜母线或铝母线制造。

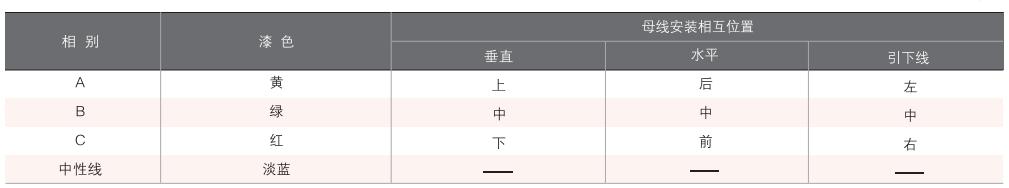

b.母线的漆色与相序见表3。

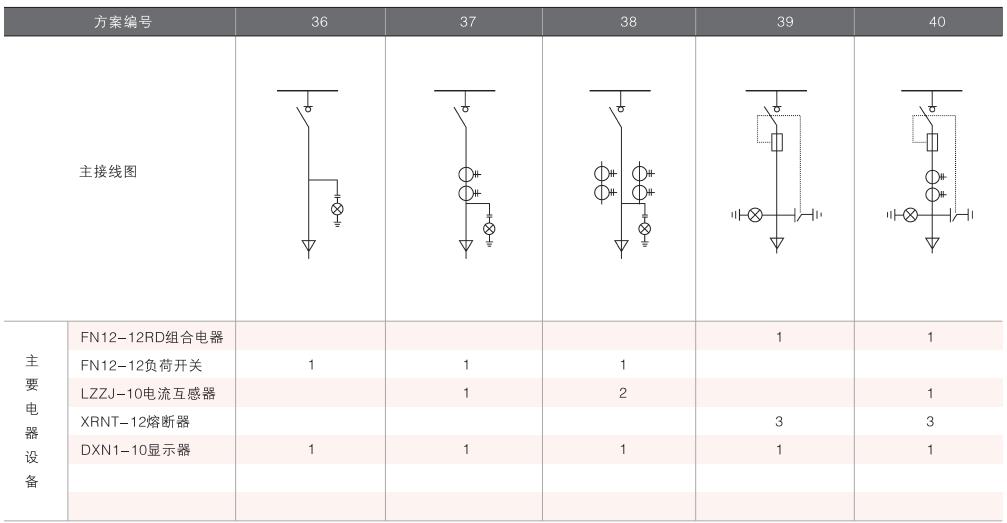

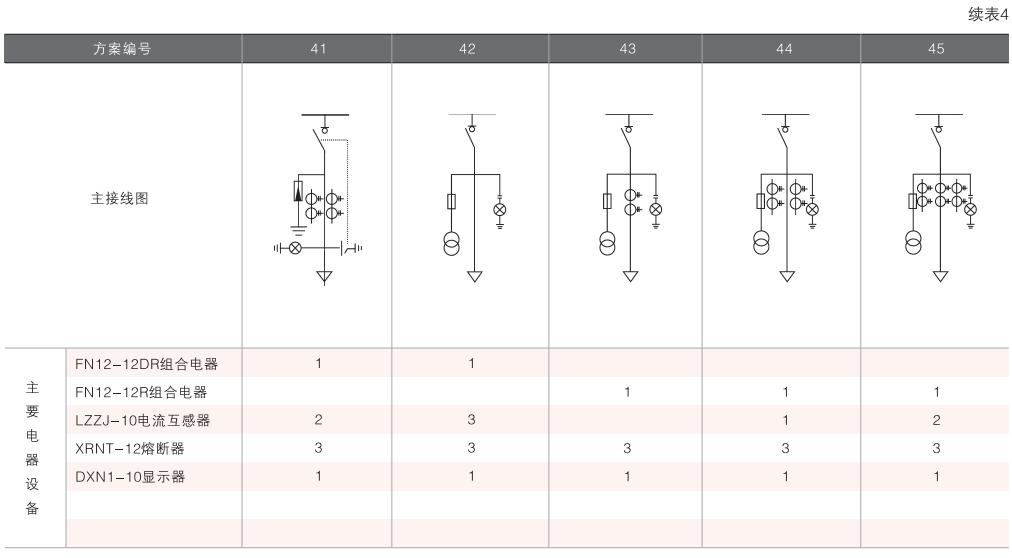

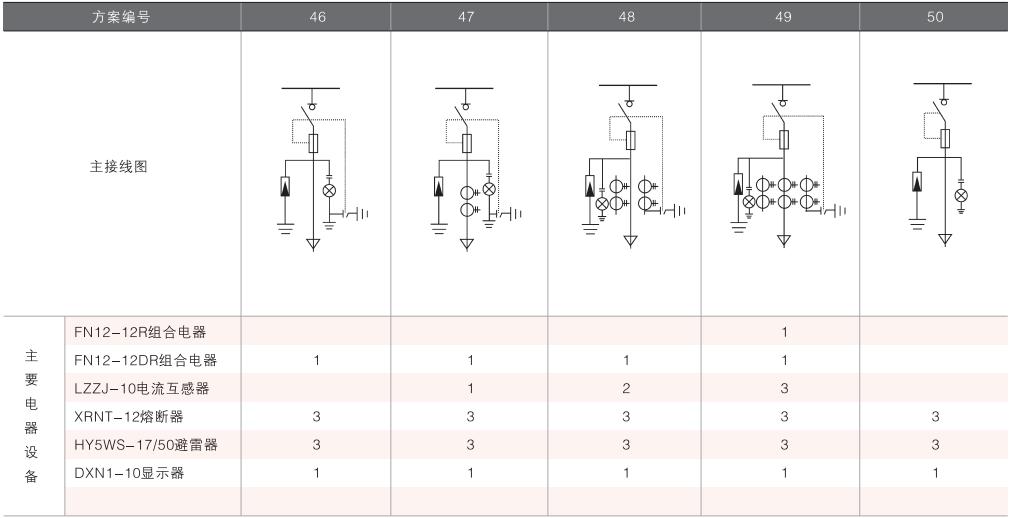

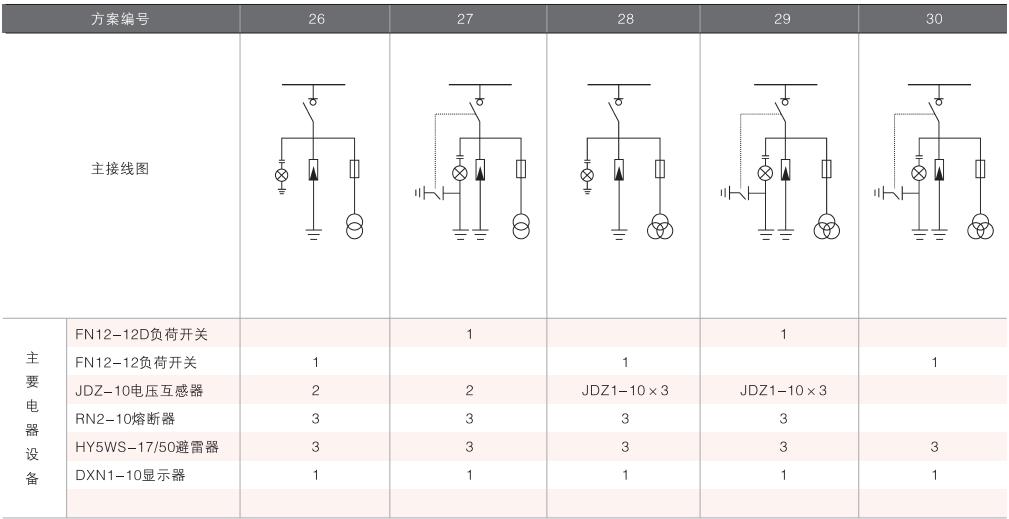

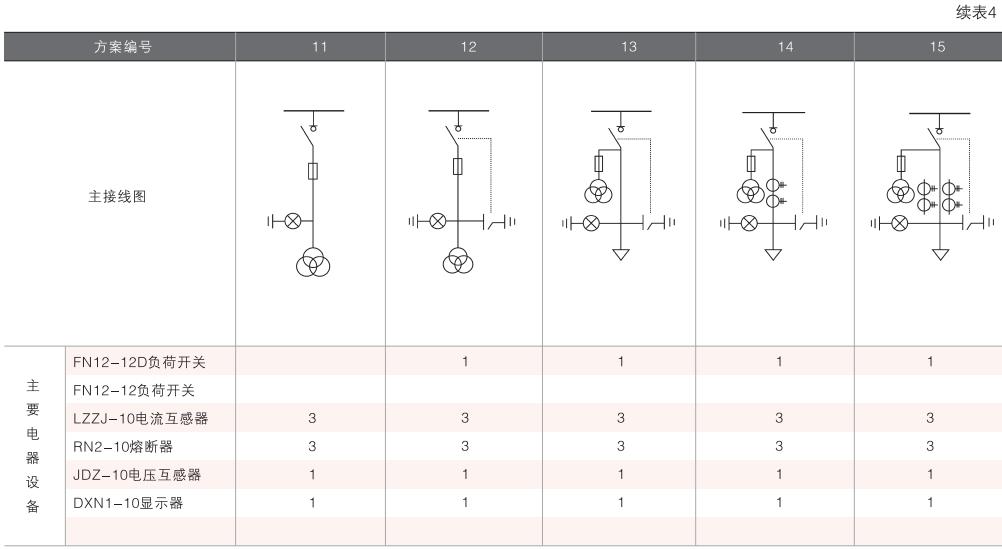

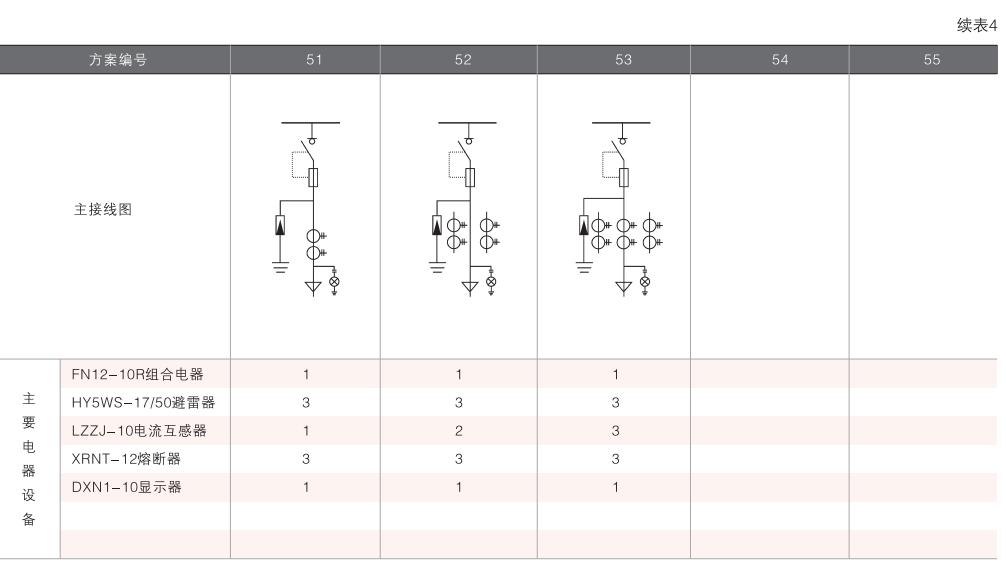

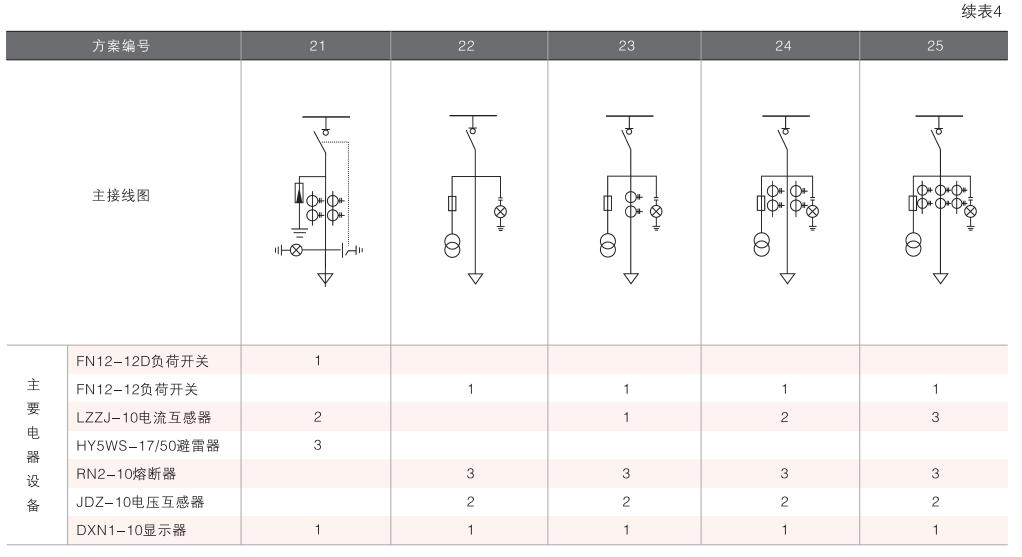

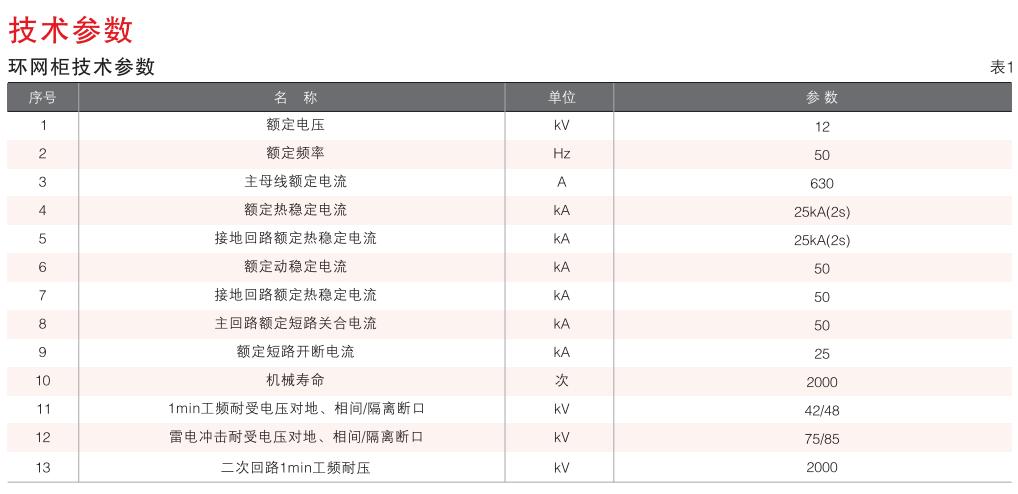

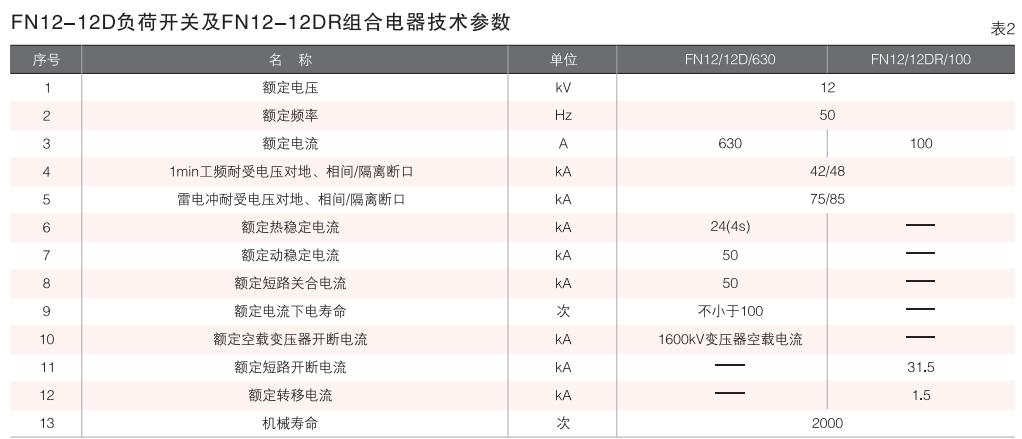

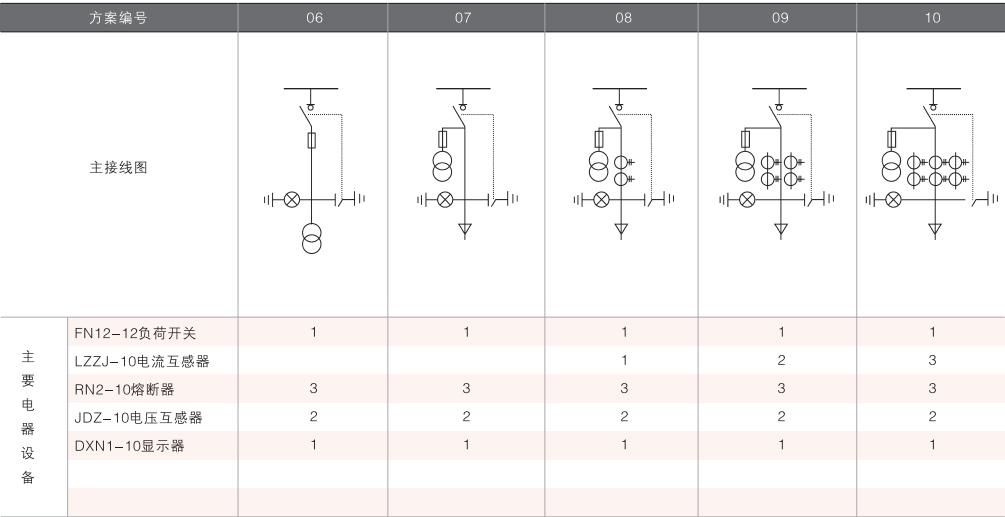

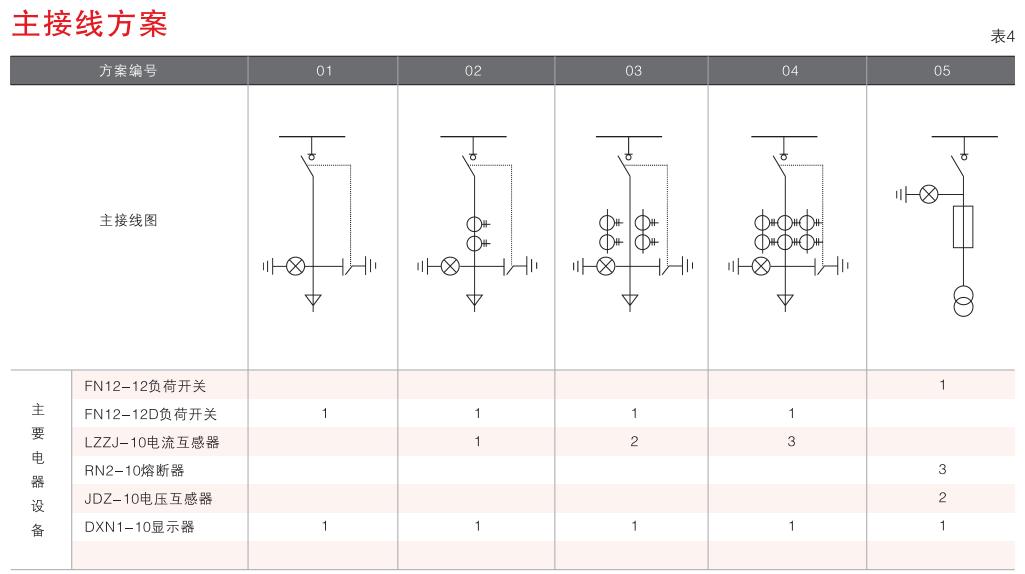

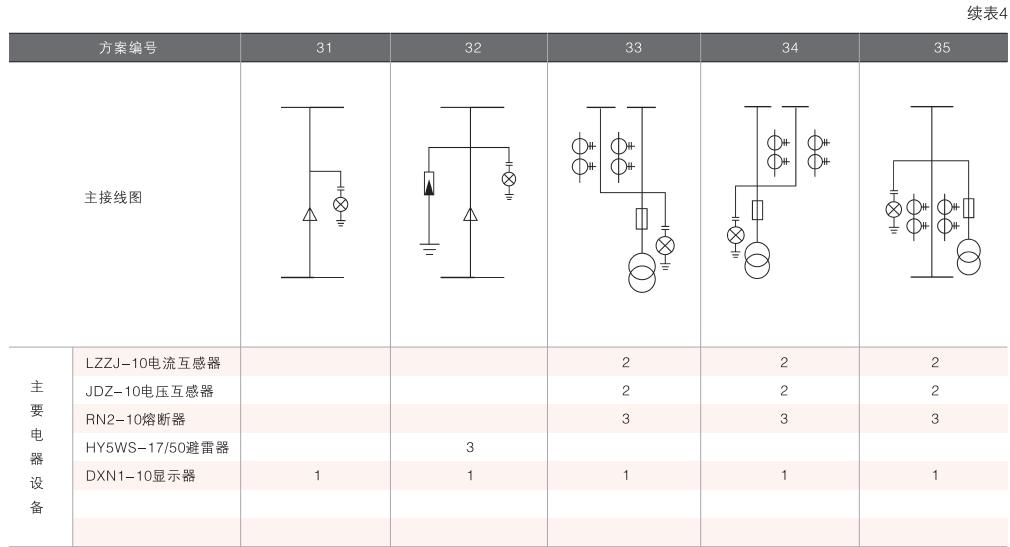

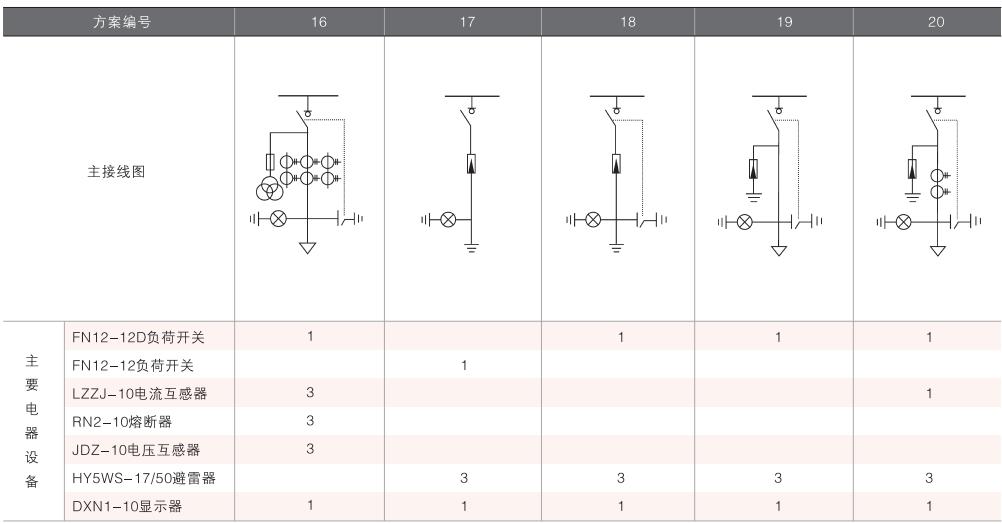

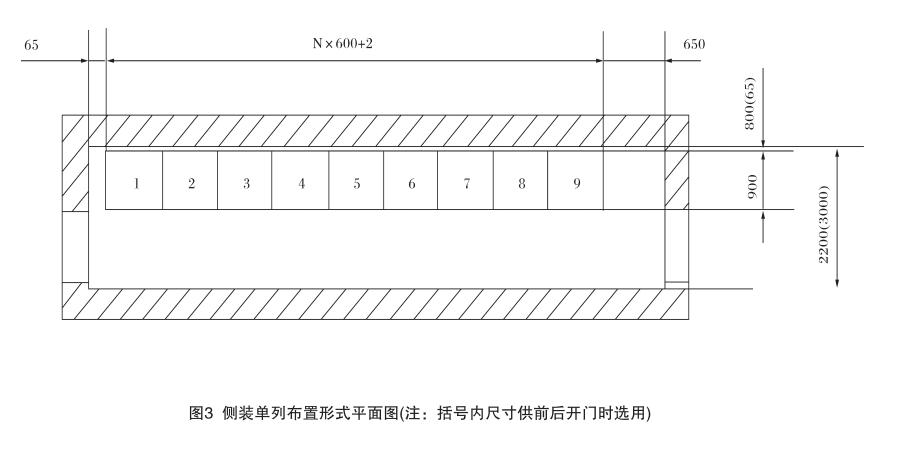

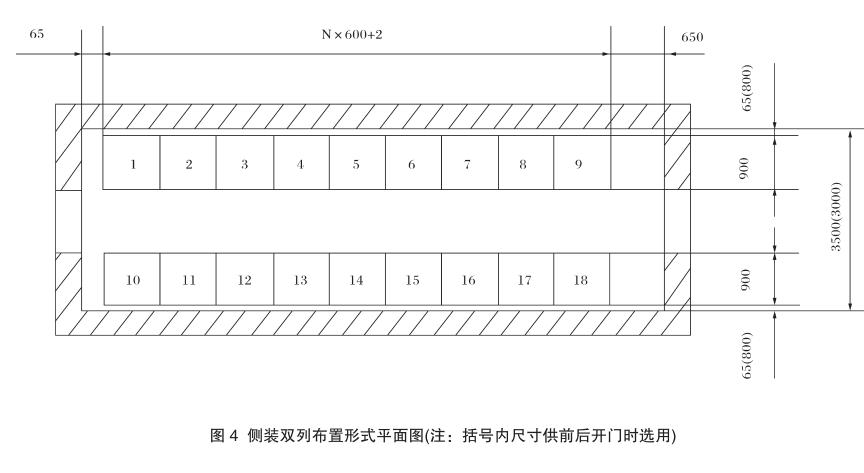

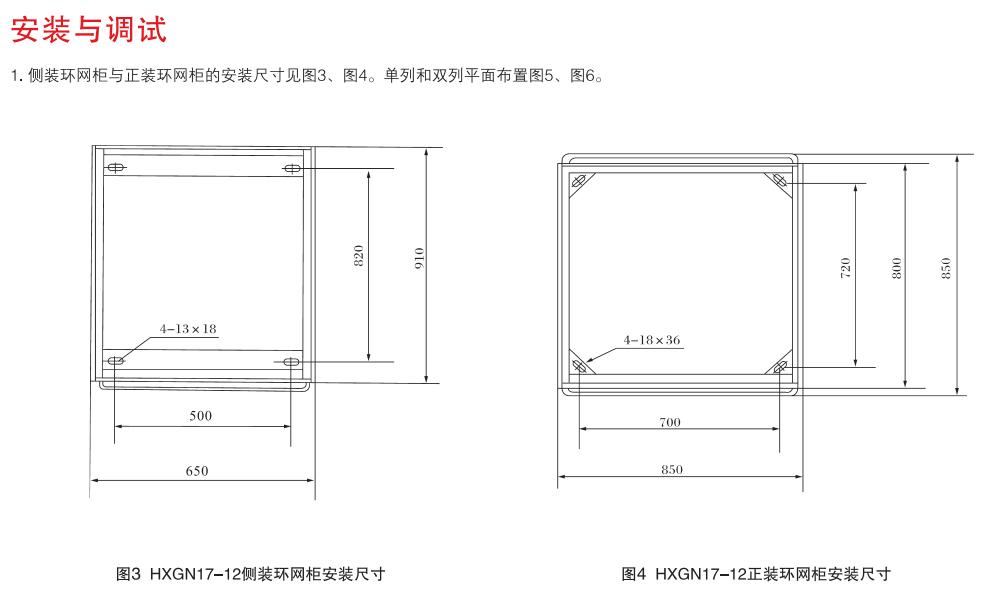

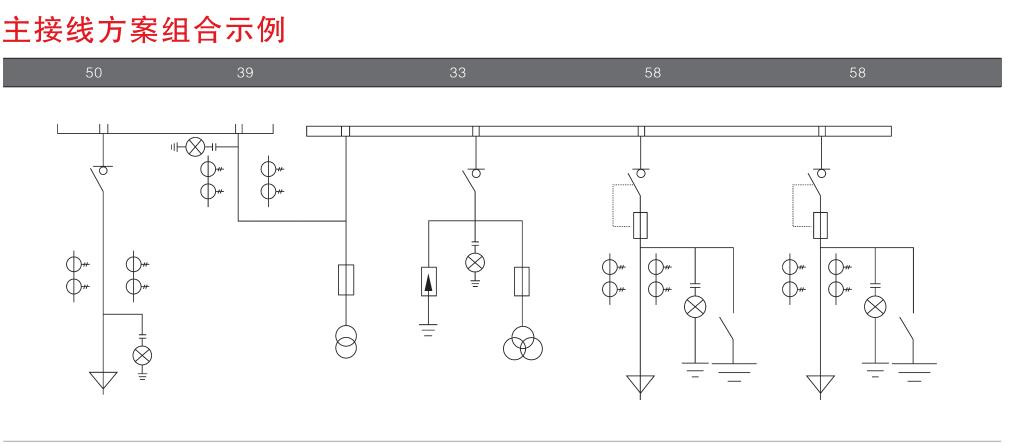

2.安装时按环网先后顺序排列在地基的导轨上，将柜体靠紧，并用螺栓固定旋紧.柜面排列整齐。
3.在各柜的母线室内装上主母线，并用螺栓固定旋紧，在母线搭接面上需经表面搪锡处理。
4.环网柜的主接地线与配电室的接地线相连接，该连接线应能承受短路引起的热和机械应力，能保护接地系统的连续性和可靠性。
5.安装和和检查主母线、电缆及连接线的安装是否牢靠，接触是否良好，检查各元件性能是否正常，检查防误机构及开关的操作是否正常和灵活可靠。
6.安装调试后.将开类元件及防误摄作机构讲行五次摄作夫发生异常现象.则认为开关机械操作正常。

维护和修理

环网柜在下列情况下.需进行维护和修理。
1.在运行五年后，应对该柜进行主回路和辅助回路的绝缘水平检查。
2.满负荷开断100次后，应对该柜的主回路电阻及该柜内FN12-10负荷开关进行检查;
3.在无负荷开断2000次后.应对该柜的机构性能和机械操作进行检查。

贮存

环网柜应放在通风良好，并能防止各种有害气体侵入的场所。严禁与化学药品、酸碱及蓄电池等保存在同一仓库内。

随机文件包括

◆产品合格证;
◆安装使用说明书;
◆二次施工接线图;
◆技术协议中规定的其它文件;
◆装箱单;
◆其它元件附带资料。

特注

该柜体配装VEI公司的ISARC型负荷开关和LKE公司的LK-L日S及LK-VLBS型负荷开关时。结构性能及技术参数均达到国家标准，方案类同FN12型负荷开关，供设计订货时选用。

订货须知

◆订货时用户须提供下列资料:
◆负荷开关安装方式:侧装或正装(优先选用侧装柜，其结构紧凑)
◆产品名称、型号、方案、数量;
◆环网柜内所装电器设的名称、型号规格和数量;
◆环网柜的排列图或平面布置图;
◆订货时请注明主母线规格，否则按制造厂标准供给;
◆二次原理图;
◆柜体提供色标、如无要求，则按制造厂标准色供给;
◆有特殊要求以书面说明。
