概述

◆介绍
    XGN15-12系列SF6组合式、金属密封开关柜已通过中国国家高压电器质量监检验中心—西高所的型式试验。
    选用的开关装置包括:
    负荷开关，断路器，隔离开关
    XGN15-12系列产品，柜体结构合理紧凑，体积小，安装方便，操作灵活简便，运行安全稳定，免维护，广泛用于10kV供配电系统。
    柜体实际尺寸为:375, 500, 750mm宽，1400, 1600, 1805mm高，980mm深。
    所有控制功能元件集中在正面操作板上，柜内可根据需要配备避雷器，CT、PT、继电器、线圈、仪表等附件。

◆标准
    中国GB标准:GB3804,GB3906，GB11022
    中国标准:DL/T404
    IEC标准：IEC298，265，129，694，420

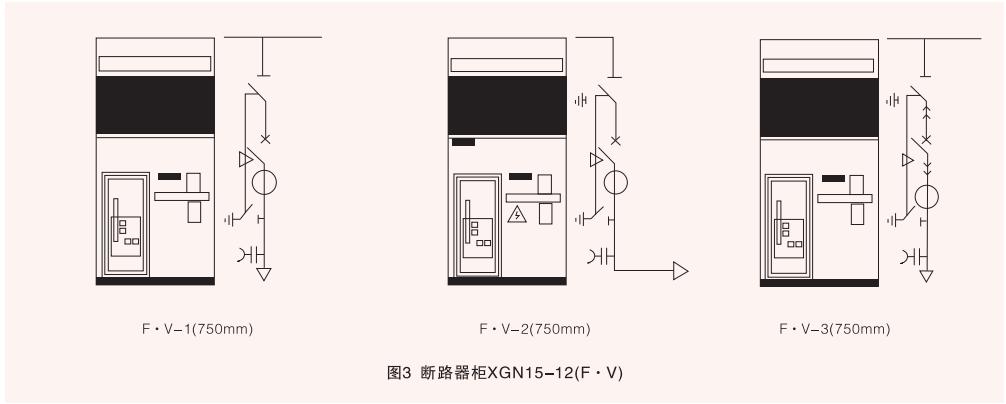

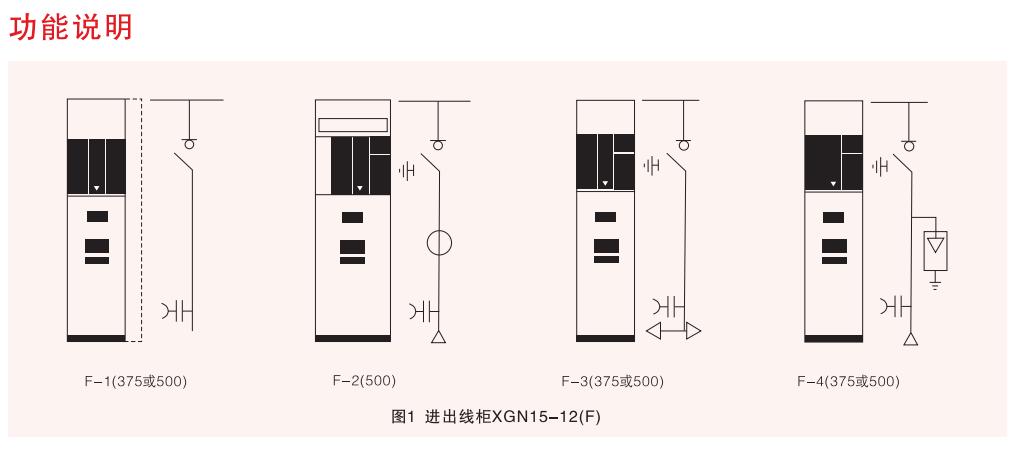

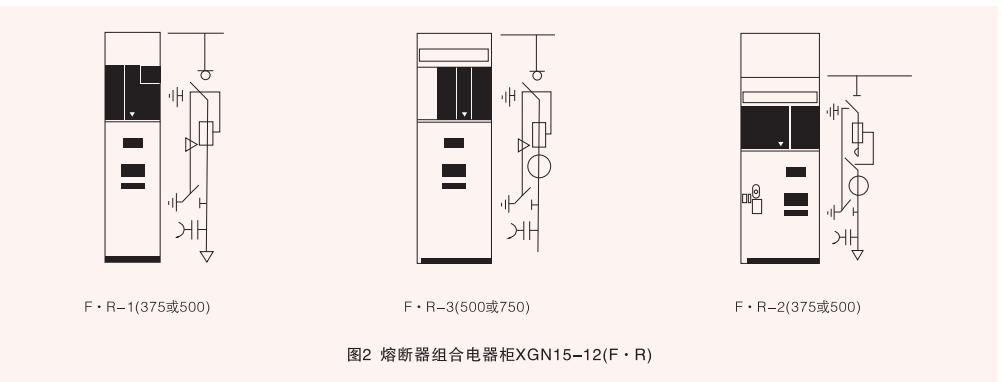

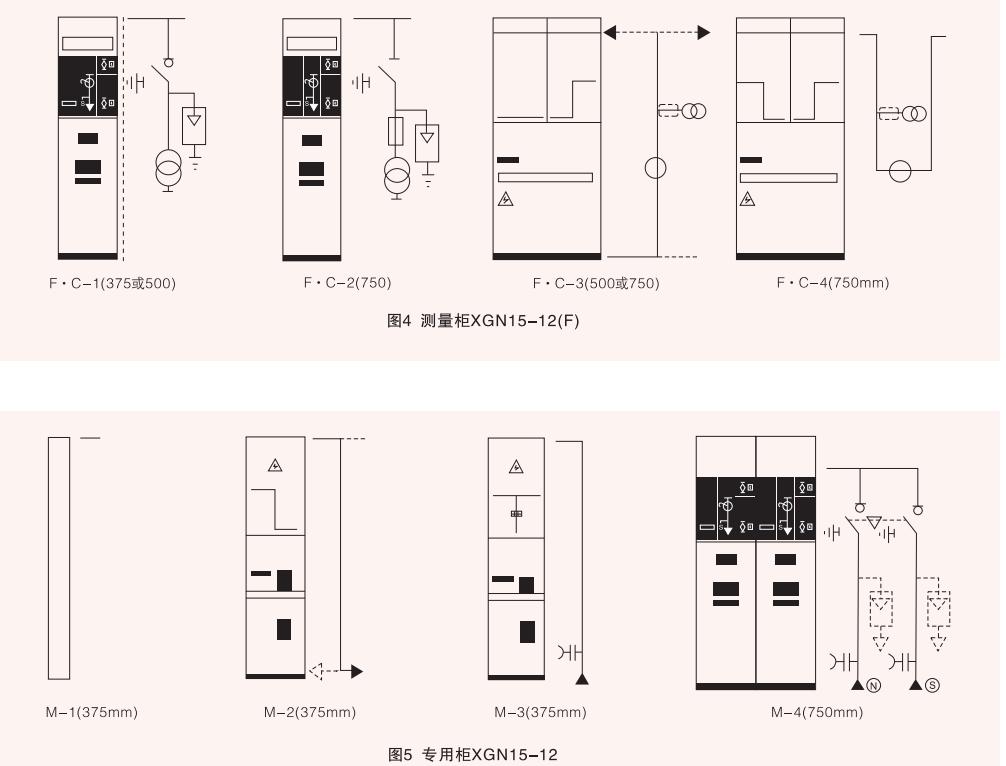

◆主要柜型
    I型柜，ABB原装进口SFL型/SFG型SF6负荷开关组件组装单元。
    II型柜，FLN36型SF6负荷开关组件组装单元。
    Ⅲ型柜，UFS型SF6负荷开关上、下模块搭建单元

使用环境条件

◆温度:
  储存时:-40℃到+70℃
  工作时:-15℃到+40℃
  低于-15℃，请与我们联系;
◆海拔:不超过1000m;
◆湿度:相对湿度日平均值不大于95%.月平均值不大于90%;
◆饱和蒸汽压日平均值不大于2.2Kpa，月平均值不大于1.8Kpa;
◆周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染;
◆外绝缘耐污秽等级为“级、无经常性的剧烈震动。

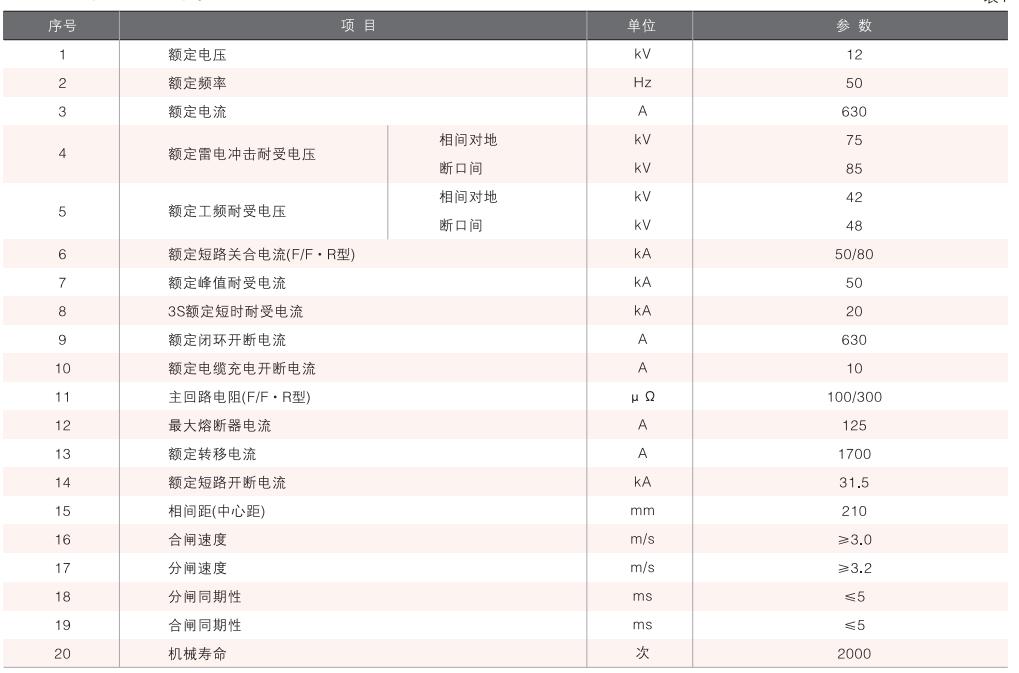

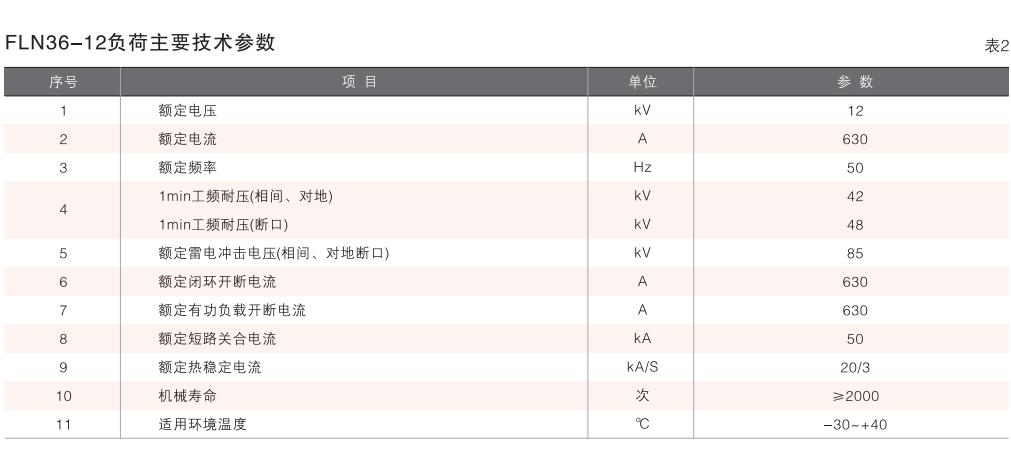

主要电气特性

真空开关柜主要技术参数

接线要求及尺寸

◆通过制作电缆头端子，进行三芯电缆的接线。
◆通过电缆沟或底座，在底部接线。

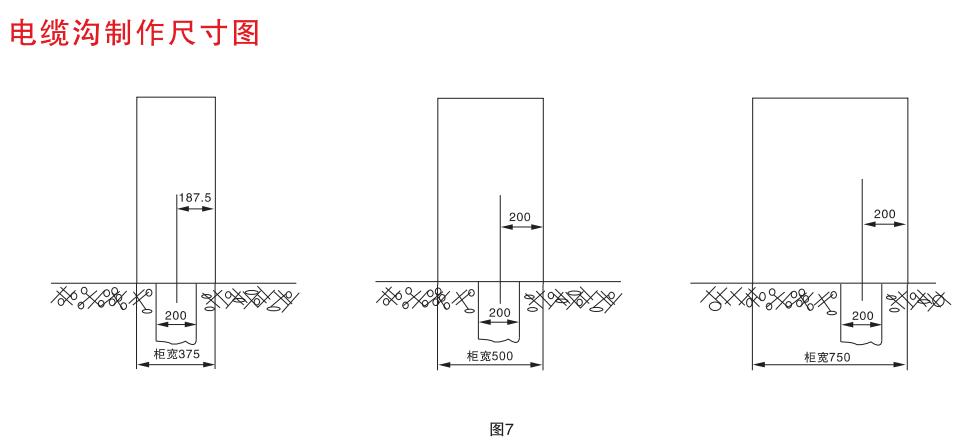

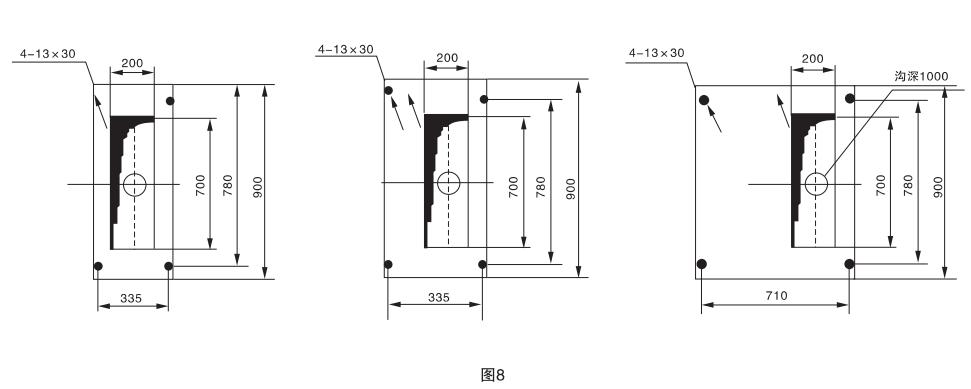

◆基础及电缆沟尺寸要求:
◆础选用L50*50*5角钢或18槽钢及以上型钢制作;宽度900mm，长度以柜体组合尺寸确定;电缆沟宽度不小于600mm,深度不小于800mm。

订货须知

◆订货时须提供下列资料:

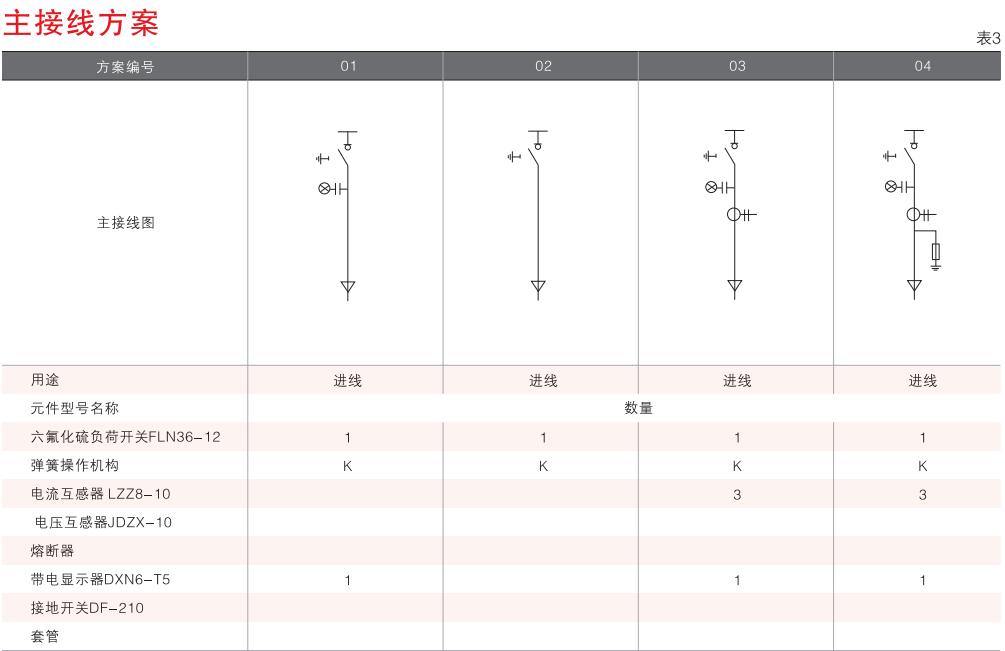

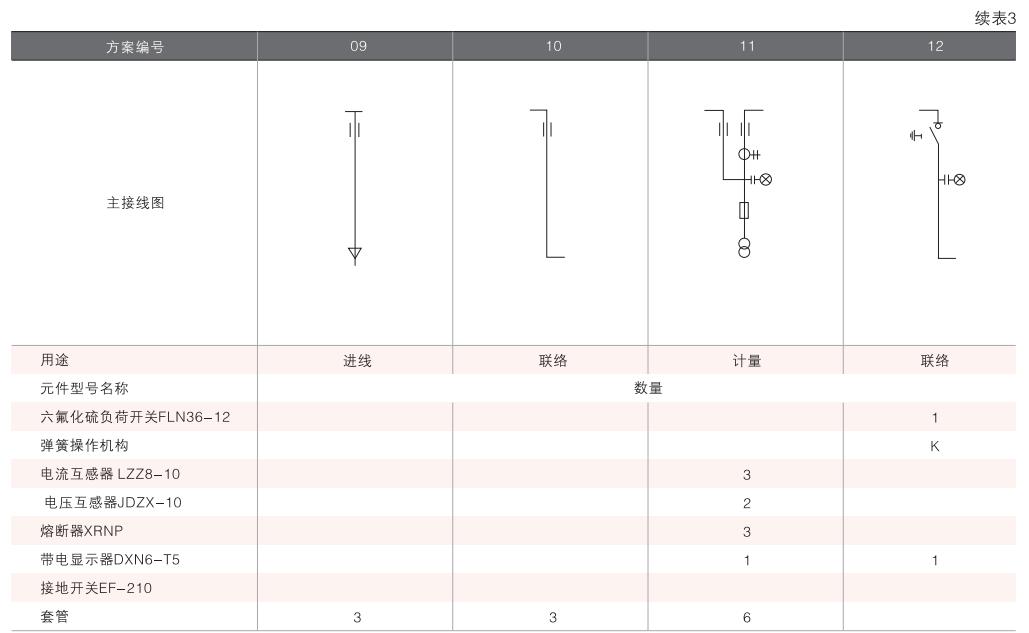

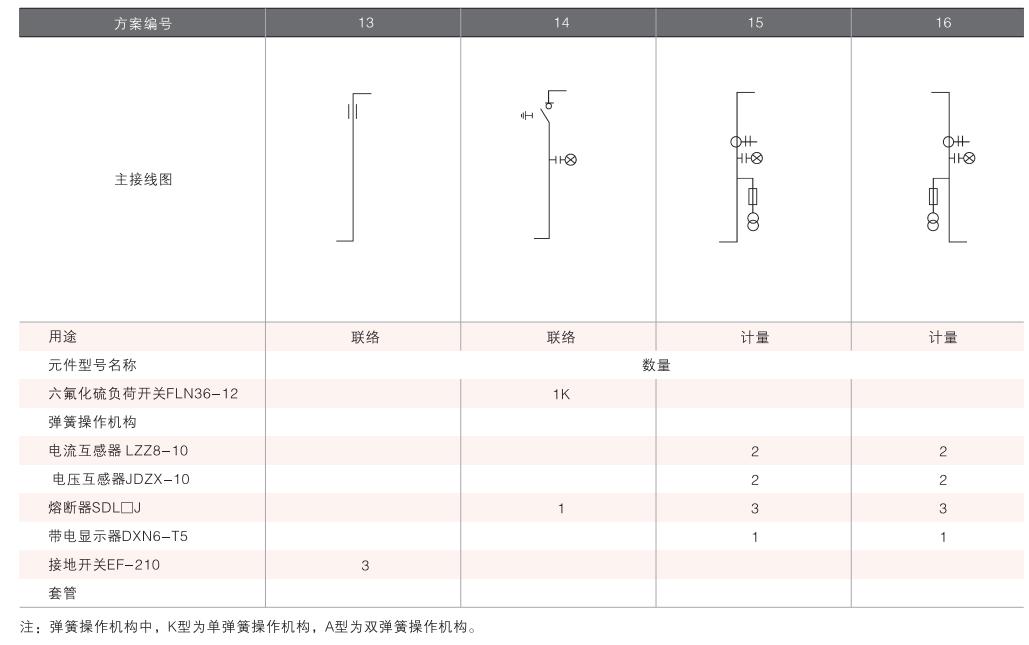

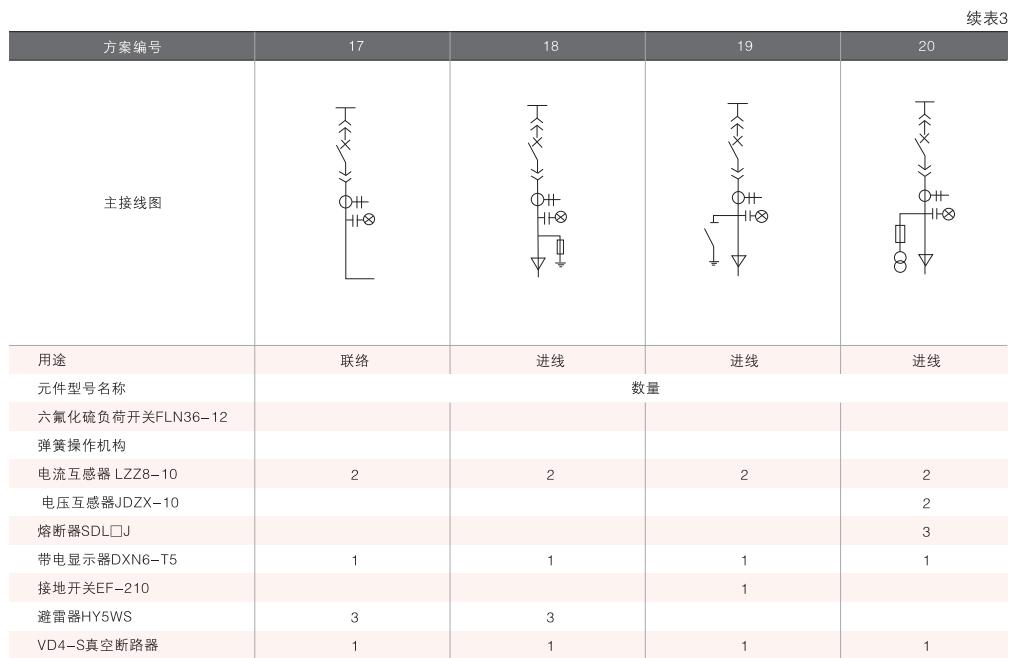

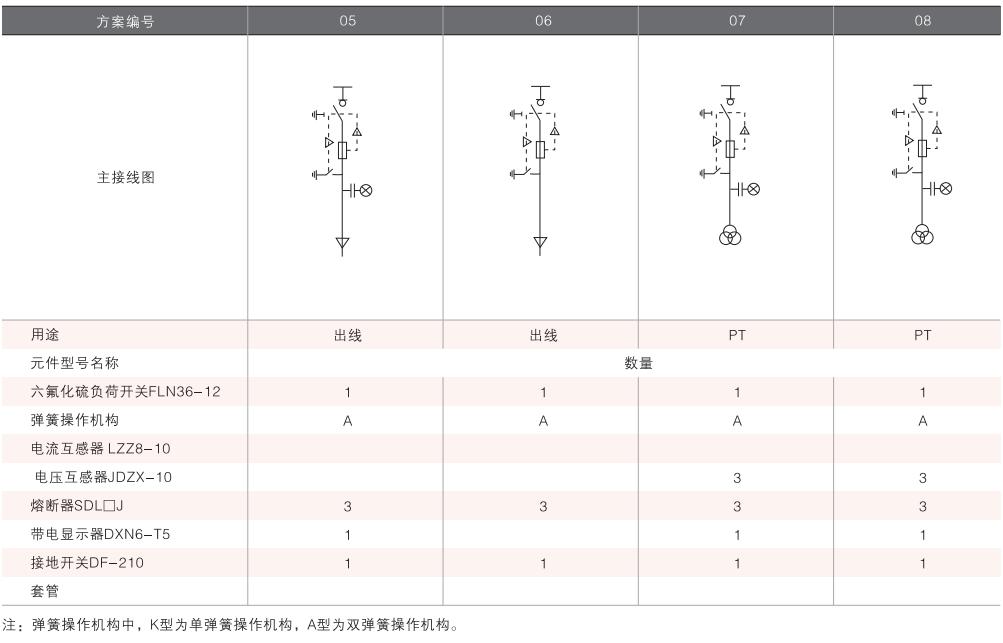

◆主电路方案、编号或主电路组合排列图。
◆辅助电路电气原理图及控制回路电压。
◆开关设备平面布置图。
◆如需非标主电路及线路方案，可委托本公司设计、生产。
◆其它特殊使用条件。
