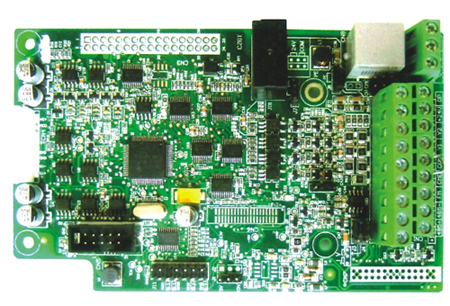

技术特点

　　MRG280矢量通用型变频器是我公司基于MRS系列基础上研发的高性能变频器，相
比于MRG通用变频器，性能更稳定、控制更精确、调速范围更广泛、保护功能更齐全
灵敏、调试简单操作方便、通过自学习可以使电机与变频器之间更匹配更协调，此款
软件为目前变频器行业先进技术之一。



产品技术规范

	项目	规格
基 本 功 能	最高频率	矢量控制：0～300Hz V/F控制：0～320Hz
	载波频率	O．5KHz～16KHz可根据负载特性，自动调整载波频率
	输入频率分辨率	数字设定：0. 01Hz
		模拟设定：最高频率xo．025%
	控制方式	开环矢量控制(svc)
		闭环矢量控制(FVC)
		V/F控制
	启动转柜	G型机：0. 5Hz／150%P型机：0.5Hz/100%
	调速范围	1：100 (svc)
	稳速精度	±0. 5% (SVC)
	转柜控制精度	±0.5% (SVC)
	过载能力	G型机：150%额定电流60s; 180%额定电流3s
		P型机：120%额定电流60s;150%额定电流3
	转矩提升	自动转柜提升：手动转矩提升0. 1%～30.0%
	V/F曲线	三种方式：直线型，多点型，N次方型V／F曲线
		(1.2次方、1.4次方、1.6次方、1.8次方、2次方)
	V/F分离	2种方式；全分离、半分离
	加减速曲线	直线或S曲线加减速方式。
		四种加减速时间，加减速时间范围：0.0～6500．s
	直流自动	直流制动频率：0. OOHz～最大频率 制动时间：0．Os～36. Os制动动作电流：0.0%～100.0%
	点动控制	点动频率范围：O.OOHz-最大频率 点动加速时间：O.Os-6500.Os
	简易PLC、多段速运行	通过内置PLC或控制端子实现最多1 6段运行
	内置PID	可方便实现过程控制闭环控制系统
	自动电压调整(AVR)	当电多电压变化时，能自动保持输出电压恒定
	过压过流失速控制	对运行期间电流电压自动限制，防止压跳闸
	快速限流功能	最大限度减小过流故障，保护变频器正常运行
	转矩限定与控制	“挖土机”特性，对运行期间转矩自动限制，防止频繁过度跳闸，闭环矢量模式可实现转矩控制

MRG280系列变频器技术规格

	项目	规格
运行	出色的性能	以高性能的电流矢量控制技术实现异步电机和同步电机控制
	瞬停不停	瞬时停电时通过负载回馈能量补偿电压的降低，维持变 频器时间内继续运行
	快速限流	避免变频器频繁的出现过流故障
	虚拟(IO)	五组虚拟DIDO，可实现简易逻辑控制
	定时控制	定时控制功能；设定时间范围O.OMin～6500.OMin
	多点及功能	四组电机参数，可实现四个电机切换控制
	多线程总线支持	支持四种现场总线；Modbus、Profibus、CANink/CAN open
	命令源	操作面板给定、控制端子给定、串行通讯口给定、 可通过多种方式切换
	频率源	1 0种频率源：数字给予定、模拟电压给定、模拟电流 给定、脉冲给定、串行口给定。可通过多种方式切换
	辅助频率源	1 0种频源率；可灵活实现辅助频率微调、频率合成
	输入端子	标准：5个数字输入端子，其中1个支持最高100KH z 的调整脉中输入 2个模拟量输入端子，1个仅支持0～10V电压输入 1个支持O～10V电压输入或420mA电流输入 扩展能力 5个数字输入端子 1个模拟量输入端子，支持-10V～10V电压输入， 且支持PTlOO/PTlOOO
	输出端子	标准 1个高速脉冲输出端子（可选为开路集电极式）支持 O～100KHz的方波信号输出 1个数字输出端子 1个继电器输出端子 1个模拟输出端子，支持0～20mA电流输出或O～10V电 压输出扩展能力 1个数字输出端子 1个继电器输出端子 1个模拟输出端子，支持0～20mA电流输出或O～10V电压输出
显示与 键盘操 作	LED显示	显示参数
	LCD显示	可选件，中／英文提示操作内容
	参数拷贝	可通过LCD操作面板选件实现参数的快速复制
	按键锁定和功能选择	实现按键的部分和全部锁定，定义部分按键的作用范围，以防止误操作
显示 键盘 操作	保护功能	上电电机短路检测、输入输出缺相保护、过渡保护、分 配地方保护、欠压保护、过热保护、过载保护
	选配件	LCD操作面板、制动组件
环境	使用场所	室内，不受阳光直晒，无尘埃、腐蚀性气体、可然性气 体、油雾、水蒸气、滴水或盐份等
	海拔调试	低于1l000m
	环境温度	-10℃~+40℃（环境温度在40℃～50℃，请降额使用）
	温度	小于95%PH，无水珠凝结
	振动	小于5.9 m/s2 (0. 6g)
	存储温度	-20℃～+60℃
	IP等级	IP20
	污染等级	PD2
	配电系统	TN，TT



典型接线图

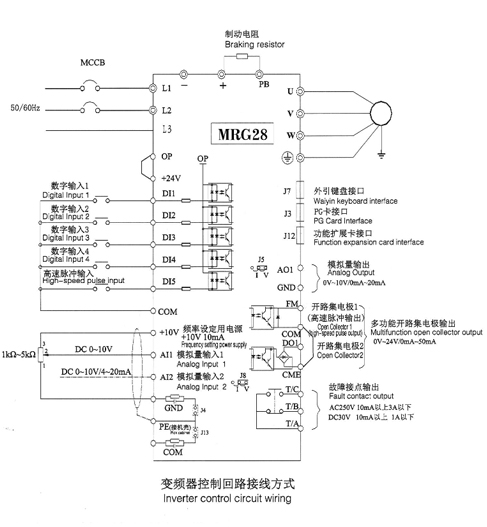

变频器控制回路接线方式

注：所有MRG280系列变频器控制回路接线方式一样，上图为三相380V变频器接线示意图，端子◎表示主回路端子，0表示控制回路端子。



信号输入端子接线说明
1、Al模拟输入端子；

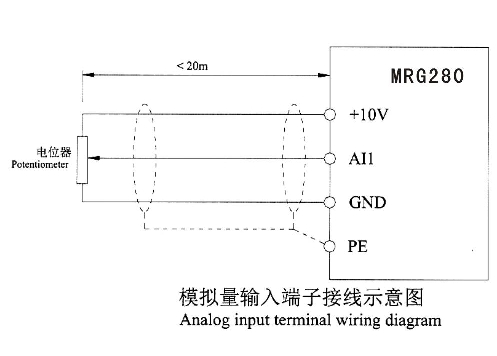

因微弱的模拟电压信号特别容易受到外部干扰，所以一般需要用屏蔽电缆，而且配线距离尽量短，不要超过20m，如下图左。

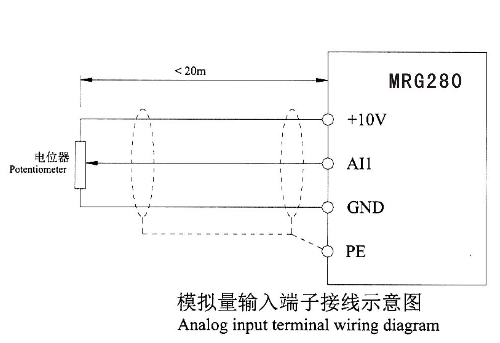

在某些模拟信号受到严重干扰的场合，模拟信号源侧需加滤波电器或铁氧体磁芯，如下图



2、Dl数字输入端子
一般需屏蔽电缆，而且配线距离尽量短，不要超过20m，当选用有源方式驱动时，需对
电源的串扰采取必要的滤波措施。建议选用触点控制方式。

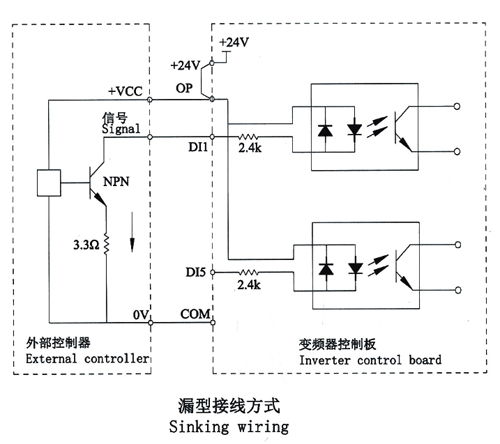

漏电接线方式

　　这是一种最常用的接线方式。如果使用外部电源，必须把+24V与OP间的短接片去掉，把外部电源的24V正极接在OP端子，外部电源OV经控制器控制触点后接到相应的Dl端子。

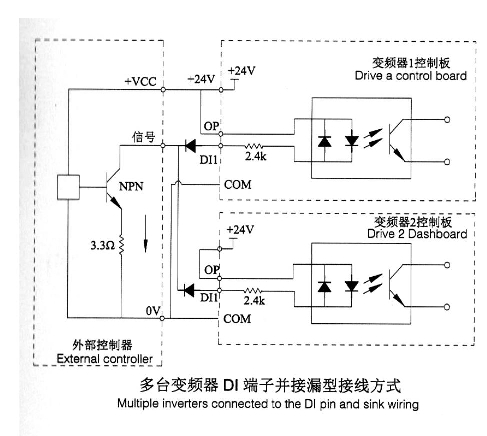

　　注意：此种接线方式，下同变频器的Dl端子不能并接使用，否则可能引起Dl的误动作；若需Dl端子并接（不同变频器之间），则需在Dl端子处串接二吸管(阳极接Dl)使用，二极管需满足；IF>lOmA、UF<1V，如下图。

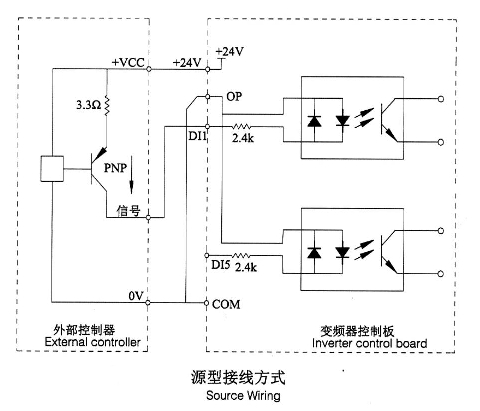

　　这种接线方式必须把+24V与OP之间的短路片去掉，把+24V与外部控制器的公共端接在一起，同时把OP与COM连接在一起，如果使用外部电源，必须去掉+24V与OP之间的短接片，反OP与外部电源的Ov接在一起，外部电源24V正极经外部控制器控制触点后接入Dl相应端子控制信号输出端子接线说明。
3、DO数字输出端子
　　当数字输出需要驱动继电器时，应在继电器线圈两边加装吸收二极管，否则易造成直
流24V电源损坏，驱动能力不大于50mA．

注1：-定要正确安装吸收二极管的极性。如下图。否则当数字输出端子时，马上会将直流24V电源烧坏。
注2：数字输出地CME与数字输入地COM是内部隔离的，但出厂时CME与COM已经外部短接（此时D01默认为+24V驱动）。当D01想用外部电源驱动时，必须断开CME与COM的外部短接。

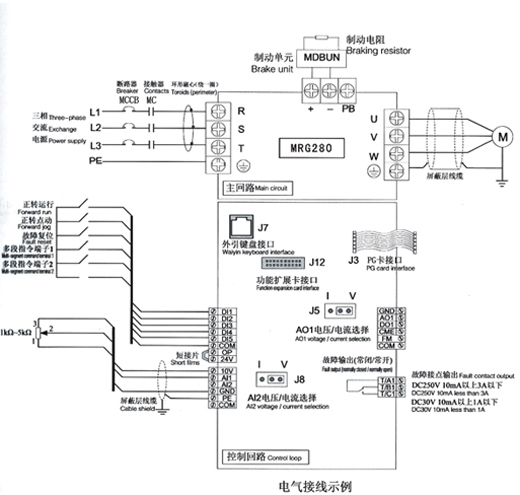

变频器电气接线示意图
