SLS-A口剩余电流式电气火灾监控探测器是公司研发中心与台湾XDSTECHNOLOGYCO．， LTD研发的主导产品之一，该产品技术成熟，性能稳定，已广泛用于危险场所、高层建筑、公共场所及住宅楼宇的单元供电系统。

产品技术说明

SLS产品执行的标准和规范

　　GB14287。2-2005《剩余电流式电气火灾监控控探测器》
　　GB13955-2005《剩余动作电流保护装势置的安装和运行》
　　GB50045-2005《电气火灾监控系统》
　　GB50016-2006《建筑设计防火规范》
　　B14048. 2-2001《低压开关设备和控制设备低压断路器》
　　本产品的用途和特点，本产品运用于危险场所、高层建筑、公共场所及住宅楼宇的单元供电系统。如加油站、各种危险品仓库、医院、各种营业厅、展示厅、商场、宾馆、饭店、图书馆、写字楼、电信邮政大楼、机房、重要房间、财贸金融、广播电视、重要部门及人员密集的建筑、娱乐场所和政府机关个事业单位的办公楼等场所的用电系统。可有效的保障安全用电和防止电气火灾的发生。通过消防监视点感烟器、感温器、易燃易爆有害气体探测器等消防设施的输出触点与本监控探测器的接口相连。一旦接收到传感器的信号，监控探测器立即切断该区域的电源，并发出声，光报警信号，防止事态的扩大与恶化。本监控探测器可单独使用或装于配电柜中使用。也可以多个监控探测器组网使用，小电流等级的产品也适合别墅与家庭小范围用户使用。本监控探测器不能使用在有粉尘及导电尘竣、腐蚀性、易燃易爆等有害气体及雨雪侵袭的地方和场所。

产品型号及类型说明

说明：1、SLS系列剩余电流监控探测器有分体式(A1型、A8型)
　　　2、分休式剩余电流监控探测器，线路保护执行元件（断路器）和互感器分别独立安装，A1监控的线路为1路，A8路可以控制1-8路。

分体式剩余电流监控探测器使用说明

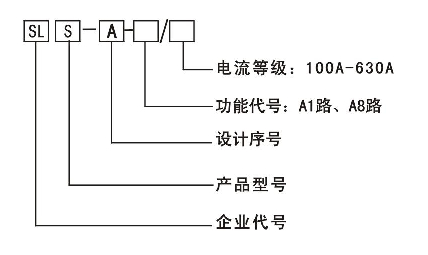

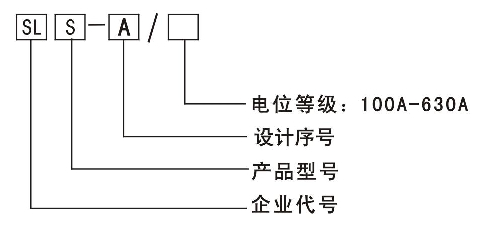

1、型号说明
说明：SLS-A1监控的线路为1路、SLS-A8可以控制1-8路；

2、功能和技术参数
2.1、漏电保护； (漏电电流保护值可在50 mA-1000mA任意设置，主要漏电电流设定
值在200mA-800mA之间，步进1mA)

2.2、三相负载电流提示：
2.3、故障记忆和查询； （最多256个故障记忆内部储存可达1 2个月以上）
2.4、监控线路故障类别提示；
2.5、过载／短路保护； （过载电流保护值可在5A-1000A任意设置，1000A以上
可以特别订制）
2.6、欠压／过压保护； （按需要设置）
2.7、温度测控保护： （测控温度值50℃-150℃任意设置）
2.8、具有与开关量输出式感烟或感温探头、可燃性气体探测器等联动控制；
2.9、具有与消防控制中心联动功能，故障时可以实现消防远程切断所监控负
载线路电源，具有分别向消防控制中心输出的故障报警信号和切断所监控负载线
路电源时的反馈信号；
2. 10、具有远程测试漏电互感器及其工作回路的功能；
2. 11、具有与电脑通讯和远程监控的功能和用电脑进行的本设备故障的测监
功能；
2. 12、具有强大的设备自检功能；
2. 13、具有同时监控1-4路的能力；
2. 14、使用大屏幕液晶屏显示，所有测量值、工作状态、故障情况都可在液
晶屏上显示出来；
2. 15、漏电报警声响≥75db：（漏电报警为持续鸣响，其余故障为断续鸣响）
2. 16、环境温度-40℃-+80℃
2. 17、相对湿度10%-90%
2. 18、海拔高≤2500m
2. 19、外形127（宽）×72（深）
3、分体式剩余电流监控探险测器端子图和外接线路图

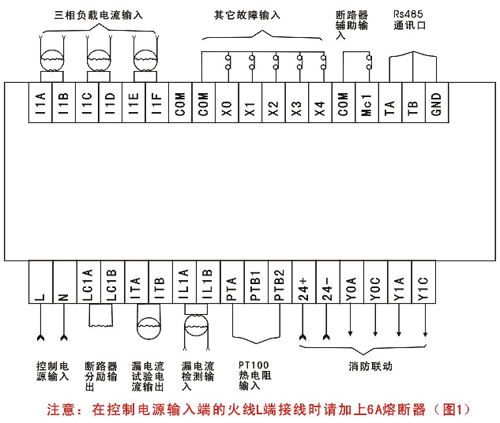

3. 1. 1A1型（单路型）端子排布图： （图1）：

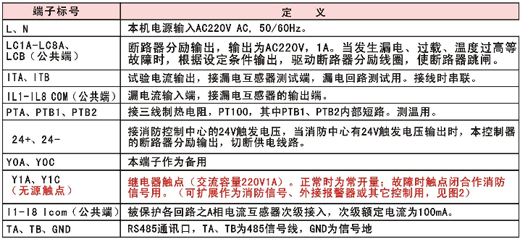

3.1.2、A1型（单路型）端子定义

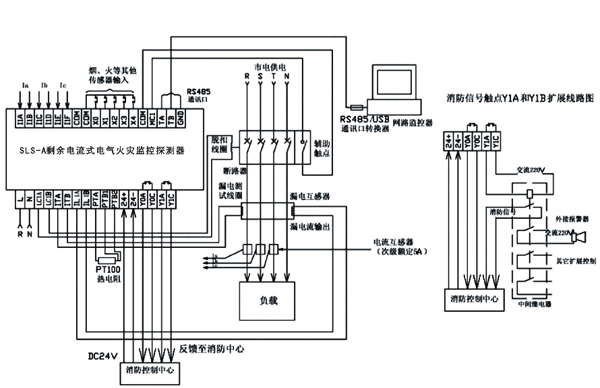

3. 1.2、A1型（单路型）接线示意图：

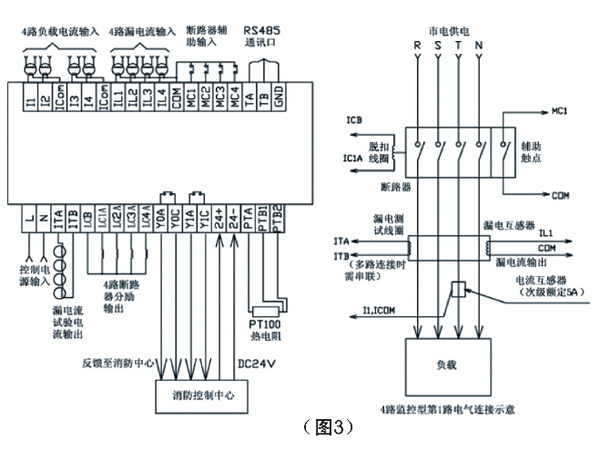

3.2.1 A8型（单路型）接线示意图：(图3)

3.2.3、A8型（8路型）端子定义

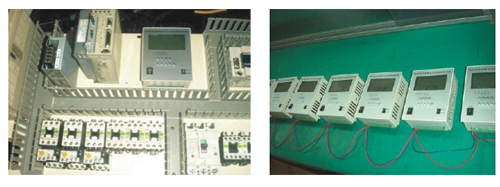

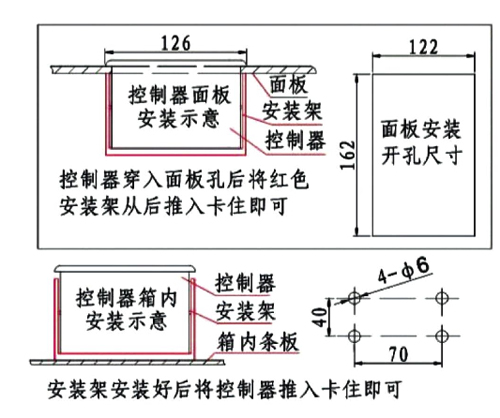

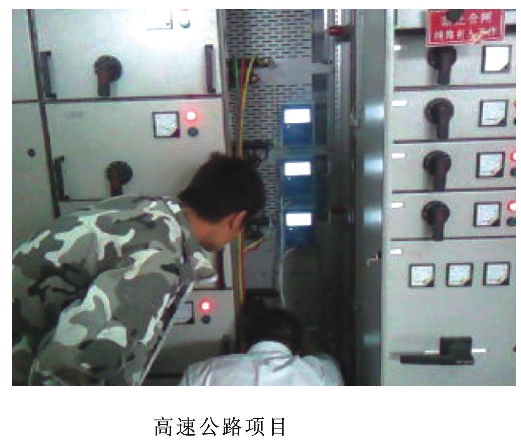

3.2.4、A8型（8路型）安装

SLS型系列产品60℃高温老化室72小时老化中

3. 4.1、A1 2型（单路双温度监控型）说明

本型的主要功能同SLS-A1型，只是在SLS-A1的基础上增加了一路温度检测单元,主要用于在控制柜内需要一路柜体内部温度监控保护和另一路负载回路（木牌或电缆）温度的监控保护。端子排布图和接线示意图如SLS-A1型。

3. 5.1、A8 2型（双路双剩余电流监控设定型）说明
本型的主要功能同SLS-A1型，在SLS-A1的基础上增加了一路剩余电流预报警单元和一
路剩余电流分励单元，主要用于在控制柜内某一路负载回路的剩余电流的二段监控保护，线路剩余电流超过第一段的剩余电流设定值时只报警无分励输出，当线路剩余电流超过第二段的剩余电流设定值时报警并分励回路断路器。端子排布图和接线示意图如SLS-A8型

四、组合式剩余电流监控探测器试用说明

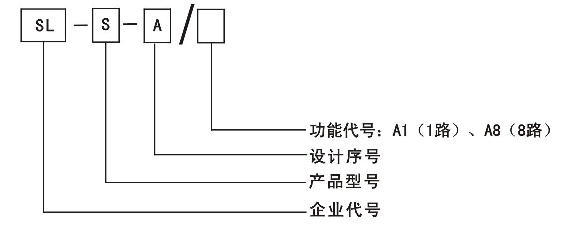

1、型号说明

四、组合式剩余电流监控探测器试用说明
1、型号说明
2、功能和技术参数
2.1、漏电保护； （漏电电流保护值可在50mA～1000mA任意设置，主要漏电电流设定
值在200mA-800mA之间）
2.2、三相负载电流提示；
2.3、故障记忆和查询； （最多256个故障记忆内部存储可达1 2个月以上）
2.4、监控线路故障类别提示；
2.5、过载／短路保护； （过载电流保护值可在5A～1000A任意设置，1000A以上可以特
别订制）
2.6、欠压／过压保护； （按需要设置）
2.7、温度测控保护； （测控温度值50℃～150℃任意设置）
2.8、具有与开关量输出式感烟或感温探头、可燃性气体探测器等联动控制；
2.9、具有与消防控制中心联动功能，故障时可以实现消防远程切断所监控负载线路
电源，具有分别向消防控制中心输出的故障报警信号和切断所监控负载线路电源时的反馈
信号；
2. 10、具有远程测试漏电互感器及其工作回路的功能；
2. 11、具有与电脑通讯和远程监控的功能和用电脑进行的本设备故障的测监功能；
2. 12、具有强大的设备自检功能。
2. 13、使用大屏幕液晶屏显示，所有测量值、工作状态、故障情况都可在液晶屏上显
示出来：
2. 14、具有短路保护功能，分断能力按所选型的断路器参数值；
2. 15、漏电报警声响≥75db
2. 16、环境温度-40℃~+80℃
2. 17、相对湿度10%～90%
2. 18、海拔高度≤2000m（按所选断路器参数值）

五、SLS-A口型剩余电流监控探测器参数设置方法见产品
使用说明书

五、SLS-A口型剩余电流监控探测器参数设置方法见产品
使用说明书
六、专用型零序电流互感器试用说明和特点
与SLS型剩余电流监控探测器相配套的专用型零序电流互感器是由台湾XDS TECHNOLOGY
c0．，LTD专有技术制造的，它具有以下特点：
1、输入输出特性曲线线性度好；
2、采用新型的磁体，保证感应转换的极佳线性和速率；
3、外壳为具有韧性的高强度FL阻燃工程绝缘材料；
4、使用了带有测试线圈(testl or test2)的四芯线方式，必要时可以在主机上进行
零序保护回路的可靠性测试；
5、安装灵活，可以柜内固定安装亦可随电缆安装。
电缆安装式 铜排安装式 额定电流(A) 断路器极数
内径65mm 矩形孔32X40225及以下3P或4P
内径80mm 矩形孔45X20250及以下3P或4P
内径lOOmm矩形7L45X20400及以下3P或4P
注意：a、安装时PE线不能穿过零序电流互感器内孔；
b、接线时注意检测线(ILIA、ILIB)和试验线(ITA、ITB)
的区别，并将其连接到控制器相应的线号端子上。

七、产品的软件系统和说明
（详见SLS型剩余电流监控探测器软件系统使用说明）
八、SLSJ（苏梅电气）产品特点说明
1、主要技术为台湾XDS公司提供；
2、主芯片和关键器件由台湾XDS公司提供；
3、显示屏采用先进的进口大屏高清晰LCD;
4、机内采用了PM高精度开关电源和抗干扰闭环设计技术；
5、在SLS-A4多路监控型中采用了国内唯一的多路电流同时监控的技术；
6、采用了可自行检测的剩余漏电互感器；
7、与国内同类产品相比具有的优势：

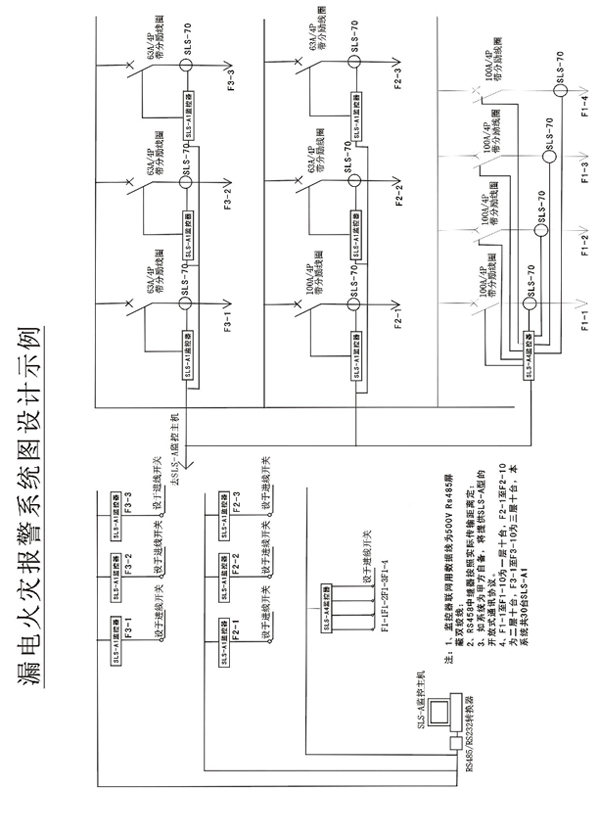

九、SLS系列电气设计实例参考
