MRHD系列单投刀开关适用于交流50Hz、额定电压至380V、直流至220V,额定电流至3000A的成套配电装置中,作为不频繁地手动接通和分断交、直流电路或作隔离开关用。其中:
1.1中央手柄式的单投刀开关主要用于变电站,不切断带有电流的电路,作为隔离开关之用。
1.2侧面操作手柄式刀开关,主要用于动力箱中。
1.3中央正面杠杆操作机构刀开关主要用于正面操作、后面维修的开关柜中,操作机构装在正前方。
1.4侧方正面操作机构式刀开关主要用于正面操作、前面维修的开关柜中,操作机构可以在柜的两则安装。
1.5装有灭弧室的刀开关可以切断电流负荷,其他系列刀开关只作隔离开关使用。本产品符合GB14048. 3-2002标准。

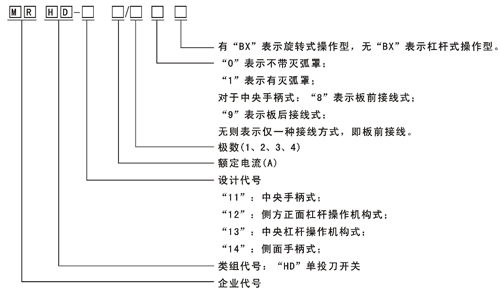

额定电压为交流380V、直流220。
额定电流为1 00、200、400、600、1 000、1 500、2000、3000A。
主要技术性能参数(见表1)
额定电流(A) | 100 | 200 | 400 | 600 | 1000 | 1500 | 2000 | 3000 | |
通断能力(A) | AC 380V. cosφ=0. 72~0.8 | 100 | 200 | 400 | 600 | 1000 | 1500 | ||
DC T=O. 01~0. 01 IS 220V | 100 | 200 | 400 | 600 | 1000 | 1500 | |||
机械寿命(次 | 10000 | 10000 | 10000 | 5000 | 5000 | 5000 | 3000 | 3000 | |
电寿命(次) | 1000 | 1000 | 1000 | 500 | 500 | 500 | 300 | 300 | |
1S短时耐受电流(kA) | 6 | 10 | 20 | 25 | 30 | 40 | 50 | 50 | |
动稳定电流峰值(kA) | 杠杆作式 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 100 |
手柄式 | 15 | 20 | 30 | 40 | 50 | ||||
操作力(N) | ≤300 | ≤300 | ≤400 | ≤400 | ≤450 | ≤450 | ≤450 | ≤450 |
3.4正常工作条件和安装条件(见备注)

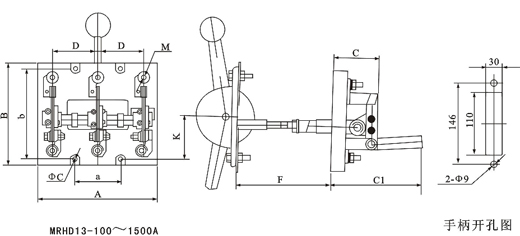

型号 | 外形尺寸 | 安装尺寸 | ||||||||||
A | B | C | C1 | D | F | a | b | Φc | K | M | ||
MRHD13-100 |
2极 |
190 | 190 | 80 | 160 | 80 | 250 | 160 | 160 | Φ7 | 82 | M8 |
3极 | 210 | 190 | 80 | 160 | 80 | 250 | 80 | 160 | Φ7 | 82 | M8 | |
4极 | 290 | 190 | 80 | 160 | 80 | 250 | 160 | 160 | Φ7 | 82 | M8 | |
MRHD13-200 |
2极 | 190 | 190 | 80 | 160 | 80 | 250 | 160 | 160 | Φ7 | 82 | M8 |
3极 | 210 | 190 | 80 | 160 | 80 | 250 | 80 | 160 | Φ7 | 82 | M8 | |
4极 | 290 | 190 | 80 | 160 | 80 | 250 | 160 | 160 | Φ7 | 82 | M8 | |
MRHD13-400 |
2极 | 220 | 205 | 92 | 180 | 90 | 250 | 180 | 160 | Φ7 | 88 | M12 |
3极 | 240 | 205 | 92 | 180 | 90 | 250 | 90 | 160 | Φ7 | 88 | M12 | |
4极 | 330 | 205 | 92 | 180 | 90 | 250 | 190 | 160 | Φ7 | 88 | M12 | |
MRHD13-600 |
2极 | 240 | 300 | 100 | 188 | 100 | 250 | 200 | 160 | Φ9 | 82 | M16 |
3极 | 270 | 300 | 100 | 188 | 100 | 250 | 100 | 160 | Φ9 | 82 | M16 | |
4极 | 370 | 300 | 100 | 188 | 100 | 250 | 200 | 160 | Φ9 | 82 | M16 | |
MRHD-T3=1000 |
2极 | 280 | 315 | 116 | 226 | 120 | 250 | 240 | 160 | Φ9 | 78 | 2-M12 |
3极 | 325 | 315 | 116 | 226 | 120 | 250 | 120 | 160 | Φ9 | 78 | 2-M12 | |
4极 | 450 | 315 | 116 | 226 | 120 | 250 | 240 | 160 | Φ9 | 78 | 2-M12 | |
MRHD-13=1500 | 2极 | 310 | 355 | 125 | 238 | 130 | 250 | 260 | 160 | Φ11 | 78 | 4-M12 |
3极 | 360 | 355 | 125 | 238 | 130 | 250 | 130 | 160 | Φ11 | 78 | 4-M12 | |
4极 | 490 | 355 | 125 | 238 | 130 | 250 | 260 | 160 | Φ11 | 78 | 4-M12 |

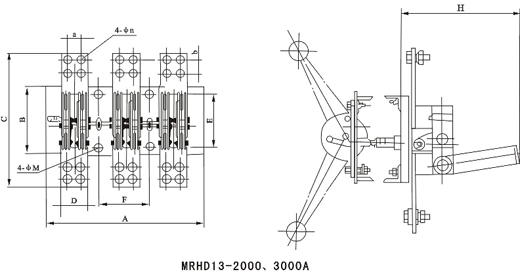

型号 | 约定发热电流A |
A | B | C | D | E | F | H | a | b | φ M | φ n |
MRHD13 | 2000 | 502 | 192 | 350 | 100 | 161 | 179 | 215 | 50 | 30 | 11 | 13 |
3000 | 602 | 195 | 394 | 119 | 161 | 200 | 245 | 69 | 40 | 13 | 17 |
1、周围空气温度不高于+40℃,不低于-5℃。
2、安装地点的海拨不超过2000m。
3、湿度:
最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的
相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采用特殊的措施。
4、周围环境的污染等级为3级。
5、开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方,同时安装地点应无
爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
