开关简介

　　MRHR6系列熔断器式隔离开关（以下简称开关）主要用于额定电压交流380V和660V (45~62Hz)，约定发热电流至630A的具有高短路电流的配电电路和电动机电路中，为电源开关、隔离开关、应急开关、并作电路保护之用，但一般不作为直接开闭单台电动机之用。
　　开关符合IEC60947-3、GB14048.3标准。

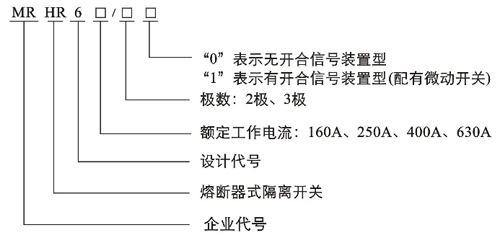

型号及含义

结构特征

　　开关由底座、盖和灭弧室等部分组成，均由耐弧塑料制成，为全塑型结构。静触头直接装在底座上，灭弧室拆装方便，每个灭弧室都有内室和外室二部分，采用多片金属灭弧栅，增强了灭弧能力，提高了触头寿命。
　　NT型熔断体装在盖的内部，盖可沿支持件呈扇形旋转，具有较大的电隔离距离以满足隔离开关的要求，盖可以方便地从底座上拆下，使得安装和更换熔断体很方便。底座上具有两组安装孔，能满足各种开关柜及面板上安装的要求。开关的两侧面，根据需要可装辅助触头，发出指示开关分合状态的信号。

注：辅助触点额定电流(AC-15)：3A

主要参数

开关与熔断体的配用关系

开关主要技术参数

4.3辅助开关额定电压交流380V，约定发热电流6A，使用类别为AC-15，额定控制容量300VA。
4.4正常工作条件和安装条件（见备注
