警告：

1．本系列产品仅对被保护线路中的相线进行控制，零线没有保护，使用时请务必注意。
2．本系列产品在进行限荷或过欠压保护进入延时之后会重合，如果超荷负载一直存在产品会进
入不断产生重合的现象（不断产生重合现象仅限MRAO电子限荷自动控制器），容易损坏产品的开关
触点和所带的用电设备，注意在超负荷或过欠压故障时应及时断开所带的用电设备。
3．控制器正常使用时，请勿接触带电部位。在使用前请确认拧紧接线螺丝，以防大电流通过时
因接触不良而发热。

产品概述

　　MR口O系列单相交流保护自动控制器（分为电子限荷自动控制器、过欠压保护自动控制器等）主
　　要用于交流50/60Hz额定电压220V级别的故障检测，对单相输入电源的电压过高、电压过低或所带负
　　载过流等提供保护，产品广泛应用于各种公寓、宿舍、对各种用电设备的电源监视，是家用电器及
　　工业设备运行中不可缺少的保护产品。



产品结构

2.1安装方式；标准35mm导勒安装。产品处理尺寸与MRB65相似可进行并轨安装。
2.2指示灯：以一个双色发光二次管分别来指示：正常（绿色），保护（红色）。
2.3外型尺寸：87mmX45mmX71mm\88mmX50mmX68mm
正常工作条件与I作环境
3.1周围的空气温度：
a)周围空气温度不超过+40℃，且其24h内其平均温度值不超过+35℃；
b)周围空气温度下限为-5℃。
3。2海拔高度：不超过2000m;
3.3大气条件：最高温度为+40℃时，空气的相对湿度超过50%;在较低的温度下可以允许有较高
的相对湿度，例如25℃时达90%，对由于温度变化偶尔产生的凝路应采取适度的措施。
3.4污染等级：3级；
3.5在有防雨雪设备、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及严重
存在导电尘埃的地方。
3.7安装类别：Ⅲ。



型号、规格及技术参数

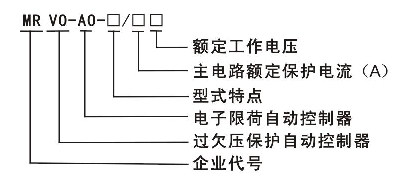

4.1型号及含义



主要技术数据和参数（见下表）

产品型号	MRAO电子限荷自动控制器	MRVO过欠压保护自动控制器
工作电源	AC220V50／60Hz允许电压范围 为(85%～1100%Ue)	AC220V 50/60Hz
保护类型	过电流保护	过电压保护，欠电压保护
保护参数	1 A、2A、3A．．．．…32A	过压值：AC265±5V; AC175±5V ( 特殊要求可定做 )
动作延时时间	5s (1.2倍)具有反时限特性	1s-6s
重合闸时间	30±5s（从产品保护后开始计时	1min～3min（从电压恢复 正常后开始计时）
开机延迟时间	无	2min-5min
恢复供电参数	主电路电流低于产品额定电流	过压恢复回差值：6～20VAC; 欠压恢复回差值：6～1 6VAC;
产品功耗	≤1VA	≤2VA
触点容量	250VA 32A（阻性）	250VA /40A/63A（阻性）
使用类别	AC-15 DC-13
机械寿命	106次
安装方式	35mm导轨安装（可与MRB65并轨安装

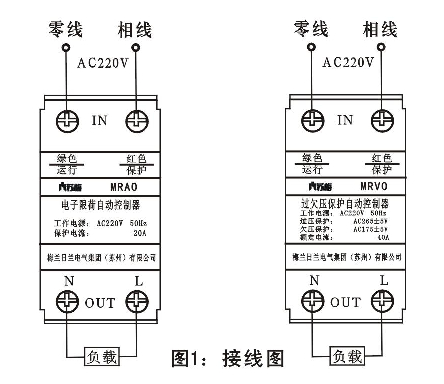

接线路图



外形尺寸及安装尺寸



7结构特点及工作原理

7.1工作原理：
　　7.1.1电子限荷自动控制器是通过电流互感器检测负载主电路电流，判断主电路负载是否过载。
　　过载时触发过载反延时电路，根据过载电流倍数进行延时，延时时间到，内置继电器断开主电路负载；
　　保护器进入延时重复送电功能，经过大约30秒左右的延时，保护器通过内置继电器继续送电，如果主
　　电路负载电流继续大于保护器额定保护电流时，保护器将继续自动断开主电路电源，实现限流保护的目的。
7 .1.2过欠压保护自动控制器是通过集成芯片采样并进行比较来判断主电路输入电压是否有异常现象，有异常时触发保护电路，通过内置继电器断开主电路负载，保护器进入断电保护状态，直到输入电压恢复正常范围开始延时1～3分钟生进行重合。
7.2结构特点：
外形和MRB65 (C45)小型断路器外形相同的安装方式，直接与开关设备串联在主电路中使用。安装方便、功耗低、寿命长的特点。



8安装及使

8.1安装前仔细阅读使用说明书，然后按接线图接通线路。注意保护器上标注的进线端与出线端的英文字母，“N”表示零线，“L”表示相线，“IN”表示进线端，“OUT”表示出线端。
8.2. 1MRAO电子限负荷自动控制器使用说明：接通电源时，控制器绿色指示灯亮，控制器有电源输出，主电路负载得电。当控制亮红色灯指示灯时，控制器开始保护，反时限延时，到时间控制器将断开主电路负载电源，此时应检查主电路负载情况，应将超出的负载电流设备关断，如果主电路负载电流
一直大于控制器额定保护时，保护器将无法工作，一直处于频繁开和关的状态。
8.2. 2MRVO过欠压保护自动控制器使用说明，接通电源时，控制器红色指示灯亮，控制器处于检测电压状态，无电源输出，如电压正常，延时2. 5min后红灯变绿灯，控制器有电源输出，主电路负载得电。在使用过程中，当控制器亮红色指示灯，控制器开始保护，直到电压恢复正常时开始计时1～3min进行重合，负载得电。
8.3. 1MRAO电子限负荷自动控制器保护动作时间在5s (1.2倍时)左石时关断主电路电源，第二次自动送电时间在30s左右，保护器保护额定电流范围是在出厂时以固定，如果用卢对保护电流的范围有特殊要求可进行特殊订做。
8.3. 2MRVO过欠压保护自动控制器保护动作时间1～6s关断主电路电源，第二次自动送电是从电压恢复正常开始计时1～3min进行重合闸，保护器保护的过欠压范围在出厂时以固定，如果用户对过欠压范围有特殊可求可进行特殊定做。
8. 4MRAO电子限荷自动控制器的过流保护动作具有反时限
特性：电流越大动作时间越短，电流越小动作时间越长。



9.保护器储存环境条

9.2丰目对湿度(25℃)不大于85%，
9.3不得受雨雪侵袭；
9.4产品保质储存期为1 8个月，超过储存期的产品必须重新检验，经检验合格才能投入使用。



1 0订货须知

用户订货时必须说明：
10.1控制器的名称及型号；
10.2控制器的额定保护动作电流(A)；
10.3控制器的额定工作电压(v)；

10.4数量
例如：MRV0/40A AC220V数量1 00台
