MRATS系列通用型变频调速器
技术特点
功率范围：0. 75—400KW：
3种控制方式：无速度传感器矢量控制(svc)、V/F控制、转矩控制；
高转矩、高精度、宽速驱动；
防跳闸性能，产品极其可靠；
灵活的输入输出端子，8路数字量输入、2路模似量输入、2路模似量输出、1路继
电器输出和2路开路集电极输出；
多段速运行、实用的PID;
瞬时停电不停机功能；
AVR功能：当电网电压变化时，能自动保持输出电压恒定；
FDT电平检测、过压失速限流、停电和停机参数存储选择；
RS485通讯接口，采用标准的ModBusl业控制总线协议；
纺织摆频控制、磁通制动、模拟量组合调速；
共直流母线技术实现再生能源与电动能量的转化，从而实现节能运行；
转速追踪再启动功能，实现对旋转中的电机冲击平滑启动；
自动载频调节技术、电机音调调节技术、电磁兼容性考究设计，满足低躁音、低
电磁干扰的环保要求；
20多种故障保护类型随时出现时能够及时有效地保护本机或电动机；

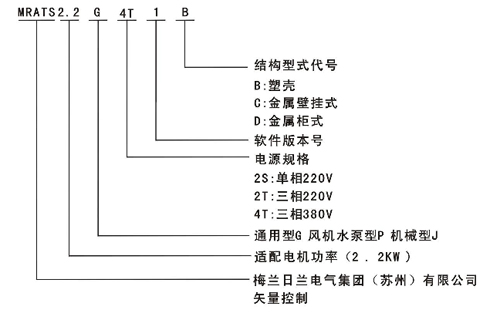

产品型号及铭牌
MRATS系列变频调速器采用05尸控制系统，完成真正的无速度传感器矢量控制，与V/F控制相比，矢量控制更大的优越性。
应用行业
陶瓷机械、制氧机、锅炉给粉系统、制药机械、精炼炉、数控机床、离心机、塔机行走、制袋机、纺织机械、注塑机、切纸机、灰浆泵、工业洗衣机、钻机、机械手、空压机；造纸机、纸浆机、拉丝机、立体仓库、小车位置、球磨机和磨车等。
MRATS系列变频调速器一览表
| 型号 | 额定输入电压(v) | 额定输出电流(A) | 结构代号 | 适配电机(KW) | 备注 |
| MRATSO. 75G4TIB | ~380（三相） | 2.5 | B1 | 0.75 | 三相变频调速器 （无内置制动单元） |
| MRATSO. 75P4TIB | 2.5 | B1 | 0.75 | ||
| MRATSl. 5G4TIB | 3.7 | B1 | 1.5 | ||
| MRATSl. 5P4TIB | 3.7 | B1 | 1.5 | ||
| MRATS2. 2G4TIB | 6 | B2 | 2.2 | ||
| MRATS2. 2P4TIB | 6 | B2 | 2.2 | ||
| MRATS3. 7G4TIB | 9 | B2 | 3.7 | ||
| MRATS3. 7P4TIB | 9 | B2 | 3.7 | ||
| MRATS5. 5G4TIB | 13 | B3 | 5.5 | ||
| MRATS5. 5P4TIB | 13 | B3 | 5.5 | ||
| MRATS7. 5G4TIB | 17 | B3 | 7.5 | ||
| MRATS7. 5P4TIB | 17 | B3 | 7.5 | ||
| MRATS11G4TIC | 25 | C1 | 11 | ||
| MRATS11P4TIC | 25 | C1 | 11 | ||
| MRATS15G4TIC | 32 | C1 | 15 | ||
| MRATS15P4TIC | 32 | C1 | 15 | ||
| MRATS18. 5G4TIC | 37 | C2 | 18.5 | ||
| MRATS18. 5P4TIC | 37 | C2 | 18.5 | ||
| MRATS22G4TIC | 45 | C2 | 22 | ||
| MRATS22P4TIC | 45 | C2 | 22 | ||
| MRATS30G4TIC | 60 | C2 | 30 | ||
| MRATS30P4TIC | 60 | C2 | 30 | ||
| MRATS37G4TIC | 75 | C3 | 37 | ||
| MRATS37P4TIC | 75 | C3 | 37 | ||
| MRATS45G4TIC | 90 | C3 | 45 | ||
| MRATS45P4TIC | 90 | C3 | 45 | ||
| MRATS55P4TIC | 110 | C5 | 55 | ||
| MRATS554TIC | 110 | C5 | 55 | ||
| MRATS75P4TIC | 150 | C5 | 75 | ||
| MRATS75G4TIC | 150 | C5 | 75 | ||
| MRATS90P4TIC | 180 | C5 | 90 | ||
| MRATS90G4TIC | 180 | C6 | 90 | ||
| MRATS110P4TIC | 210 | C6 | 110 | ||
| MRATS110G4TIC | 210 | C6 | 110 | ||
| MRATS132P4TIC | 250 | C6 | 132 | ||
| MRATS132G4TIC | 250 | C6 | 132 | ||
| MRATS160P4TIC | 300 | C6 | 160 | ||
| MRATS160G4TIC | 300 | C6 | 160 | ||
| MRATS185P4TID | 340 | C6 | 185 | ||
| MRATS185G4TID | 340 | C7 | 185 | ||
| MRATS200P4TID | 380 | C7 | 200 | ||
| MRATS200G4TID | 380 | C7 | 200 | ||
| MRATS220P4TID | 420 | C7 | 220 | ||
| MRATS220G4TID | 420 | C7 | 220 | ||
| MRATS250P4TID | 480 | C7 | 250 | ||
| MRATS250G4TID | 480 | C7 | 250 | ||
| MRATS280P4TID | 540 | C7 | 280 | ||
| MRATS280G4TID | 540 | C7 | 280 | ||
| MRATS315P4TID | 610 | C7 | 315 | ||
| MRATS315G4TID | 610 | C7 | 315 | ||
| MRATS350P4TIC | 680 | C8 | 350 | ||
| MRATS350G4TID | 680 | C8 | 350 | ||
| MRATS400P4TID | 800 | C8 | 420 | ||
| MRATS400G4TID | 800 | C8 | 420 |
性能指标
| 项目 | 项目描述 | |
| 输入 | 额定电压；频率 | 三相380V／三相220V／三相660V／三相1 1 40V：50Hz／60Hz |
| 允许电压工作范围 | 电压：士15%；电压失衡率：<3%;频率：士5% | |
| 输出 | 额定电压 | O～额定输入电压 |
| 频率 | OH—z600Hz | |
| 过载能力 | 0型：150%额定电流1分钟，200%额定电流0.5秒；P型: 120%额定电流1分钟，150%额定电流1秒 | |
| 主要控制性能 | 调速范围 | 1：100 |
| 起动转矩 | 0．50Hz时180%额定转矩 | |
| 运行转速稳态精度 | ≤±0. 5%额定同步转速 | |
| 频率精度 | 数字设定：最高频率x±0.01%；模拟设定：最高频率x±0. 02% | |
| 频率分辨率 | 数字设定：0. OIHz；模拟设定：最高频率x0.1% | |
| 转矩提升 | 自动转矩提升，手动转矩提升0，1%～30.0% | |
| V/F曲线 | 用户设定V/F曲线方式和2．O次幂降转矩特性曲线方式 | |
| 直流制动 | 直流制动开始频率：0.00一最大频率，制动时间：0.0～50.0秒制动动作电流僮：0.0～iso.0% | |
| 点动 | 点动频率范围：0. OOHz～最大频率；点动加减速时间0.1～3600．O秒可设，点动间隔时间可设 | |
| 多段速运行 | 通过内置控制端子实现多段速运行 | |
| 内置 | 可方便地构成闭环控制系统 | |
| 自动节能运行 | 根据负载情况，自动优化V/F曲线，实现节能运行 | |
| 自动电压调(AVR) | 当电网电压变化时，能自动保持输出电压恒定 | |
| 自动限流 | 对运行期间电流自动限制，防止频繁过流故障跳闸 | |
| 自动载波调整 | 根据负载特性，自动调整载波频率 | |
| 客户化功能 | 纺织摆频 | 纺织摆频控制，可实现中心频率可调的摆频功能 |
| 音调调节 | 调节电机运行时的音调 | |
| 瞬停不停机控制 | 瞬时掉电时，通过母线电压控制，实现不间断运行 | |
| 捆绑功能 | 运行命令通道与频率给定通道可以任意捆绑，同步切换 | |
| 运行功能 | 运行命令通道 | 操作面板给定、控制端子给定、串行口给定，可通过多种方式切换 |
| 频率给定通道 | 数字给定、模拟电压给定、模拟电流给定、串行口给定，可通过多种方式随时切换 | |
| 辅助频率给定 | 实现灵活的辅助频率微调、频率合成 | |
| 脉冲输出端子 | 0～50kHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出 | |
| 模拟输出端子 | 2路模拟信号输出，分别可选0/4～20mA或0/2—10V，可实现设定频率、输出频率等物理量的输出 | |
 | ||
