MRVSl-12G户内交流高压（固封式）真空断路器

MRVSl-12Ｇ户内交流高压（固封式）真空断路器

　　MRVSl-12Ｇ户内交流高压（固封式）真空断路器是用于三相交流50Hz、额定电压为7. 2～12KV电力系统的户内开关设备，作为工矿企业、发电厂及变电站电气设施的控制和保护单元。由于真空断路器的特殊优越性，尤其适用于要求额定工作电流下频繁操作或多次开断短路电流的场所。
本断路器符合GB1984-2003、GB/T11022-1999、DL/T403-2001、IEC62271-100:2 0'03等国内、国际相关标准。断路器具有可靠的联锁功能，既可作为手车单元，也可作为固定单元。

主要技术参数

断路器的技术数据

序号	项目		单位	数据
1	额定电压		KV	12
2	额定电流		A	630、1250	1250、1600、2000、2500		1250、1600、2000、2500、3150、4000
3	额定频率		Hz	50
4	额定绝缘水平	１min工频耐受电压	KV	42（相间，对地）/48（断口）有效值
		雷电冲击耐受电压		75（相间，对地）/85（断口）峰值
5	额定操作顺序			O-t-CO-t' -CO
6	额定短路开断电流		KA	20/25	31.5		40
7	额定短路关合电流（峰值）		KA	50/63	80		100
8	额定短时持续电流时间		s	4
9	额定峰值耐受电流		KA	50/63	80		100
10	额定短路电流开断累计次数		次	100	50		30
11	机械寿命		M2级	20000		10000
12	重量	固定式	kg	≤108		≤138
		手车式		≤148		≤186

注: 20kA 25kA 31.5kA t=0.3s t' =180s
40kA t=180s t' =180s

断路器机械特性参数

序号	项目		单位	数据
1	出头开关		mm	11+-1
2	超行程		ms	3.5+-0.5
3	三相合闸不同期			≤2			≤3
4	合闸触头弹跳时间		ms	20kA	25kA	31.5kA	40kA
5	合闸触头接触压力		N	2000+-200	2400+-200	3100+-200	4700+-300
6	额定绝分合动作时间	合闸	ms	≤100
		分闸		≤50
7	平均分闸速度		ms	0.9~1.2
8	平均合闸速度			0.4~0.8

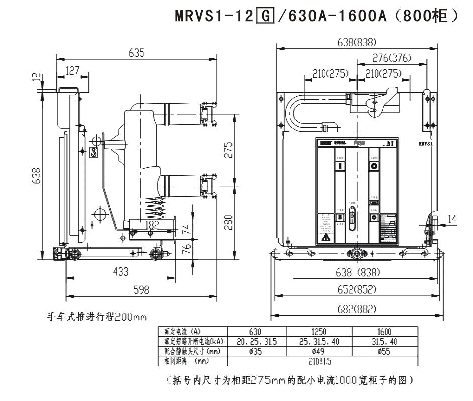

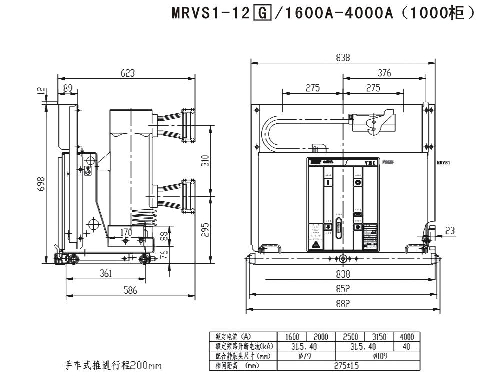

外型及安装尺寸
