隔离开关熔断器组 MRGLR-160A~630A

隔离开关熔断器组

适用范围

　　MRGLR系列隔离开关熔断器组（以下简称开关），适用于交流50Hz、额定电压至660V、额定电流到630A的工企业配电网中；广泛用于具有高短路电流的配电电路和电动机电路中，用作手动不频繁接通与分断电路或电气隔离之用；可带负荷操作，并作电路短路保护之用。
　　开关造型美观、新颖简洁，并符合IEC60947-3、GB14048.3标准

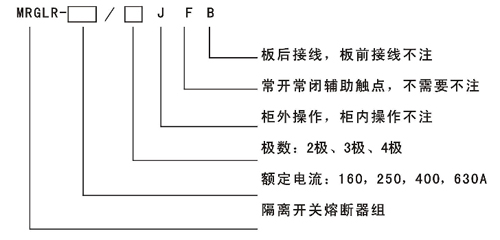

型号及含义

　　开关采用玻璃纤维增强不饱和聚脂模塑料及手动操作手柄，具有很高的介电性能、防护能力及可靠的操作安全性。
　　开关采用弹簧蓄能、瞬时释放的加速关合机构及同时接通与分断并联多断点的触头结构，极大的提高了产品的电气性能与机械性能。
　　开关160A、250A、400A采用模块式设计，630A采用整体式结构，可确保带负载操作及通断可靠的过电流与短路安全保护。
　　开关有2极、3极、4极（3极+可通断中性极）之分。
　　手柄可直接装在开关上操作（简称柜内操作），也可通过加长轴在配电柜门外操作（简称柜外操作）。
　　可根据需要提供常开常闭辅助触点及板后接线方式。



MRGLR系列隔离开关熔断器组的主要技术参数

产品型号

MRGLR-16(

MRGLR-250

MRGLR-400

MRGLR-630

额定绝缘电压Ui

660V

660V

660V

660V

额定频率

50Hz

50Hz

50Hz

50Hz

使用类别

AC-23B

AC-23B

AC-23B

AC-23B

额定工作电压Ue

380V

380V

380V

380V

额定工作电流le

160A

250A

400A

630A

额定接通能力（峰值）

1600A

2500A

4000A

6300A

额定分断能力（峰值）

1280A

2000A

3200A

5040A

额定限制短路电流（峰值

50KA

50KA

50KA

50KA

机械寿命（次）

3000

3000

2000

1000

电寿命（次）

1000

1000

800

500

配用熔断体

NT00-160
NTl-250

NT2-400

NT3-630

操作力矩(N．m)

10
15

20

30

重量（kg不含手柄）
1. 9
3. 3
4. 8
14. 6

注：辅助触点额定电流(AC-15)：3A



正常工作条件和安装条件（见备注）

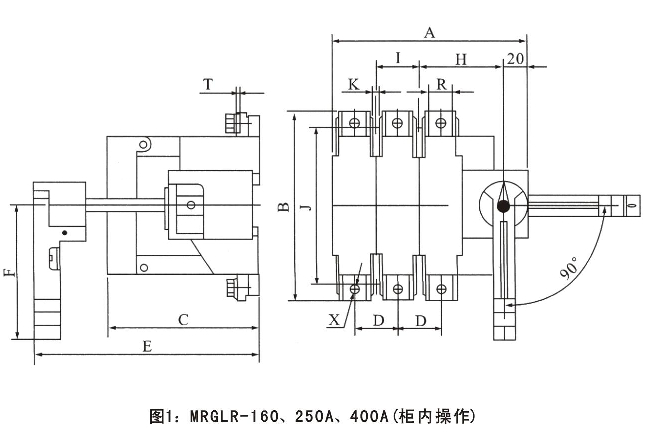

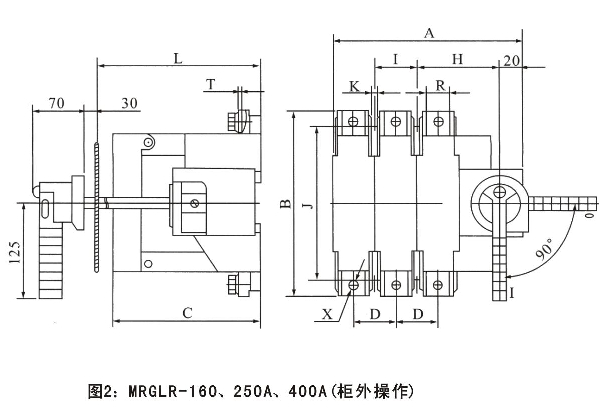

MRGLR-160、250A、400A的外形与安装尺寸（尺寸见表）

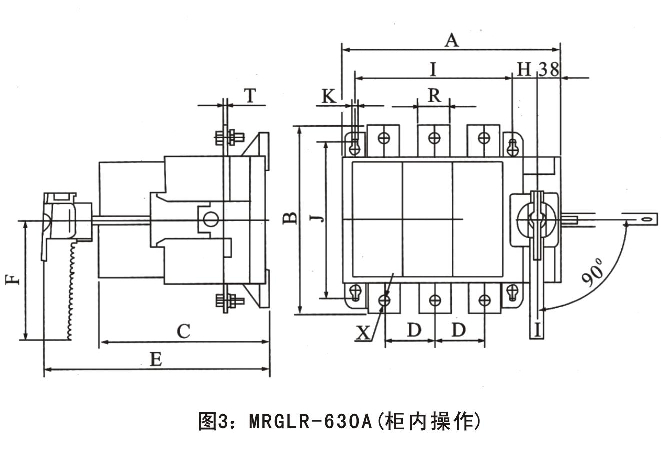

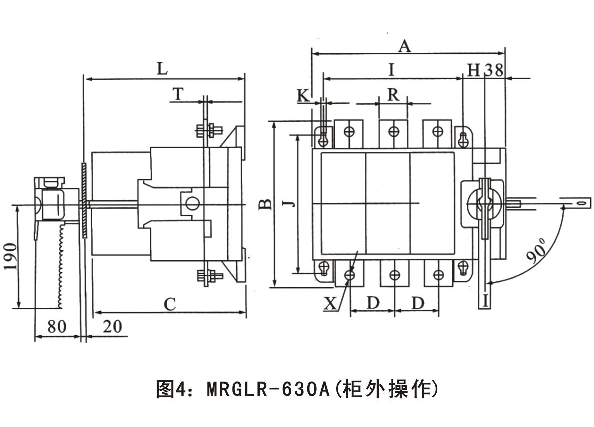

MRGLR-160～630A的外形与安装尺寸（尺寸见表）



表：MRGLR-160～630A的外形与安装尺寸

产品型号


外形尺寸

安装尺寸
端子尺寸
A
B
C
D
E
F
H
I
J
K
L
R
T
X
MRGLR-160/3

163
162
128
37
190
115
68
37
125
6
222-300
20
2.5
M8
MRGLR-160/4

200
162
128
37
190
115
68
74
125
6
220-300
20
2.5
M8
MRGLR-250/3

235
196
148
60
200
145
92
60
140
6
220-300
34
2.5
M10
MRGLR-250/4

295
196
148
60
200
145
92
120
140
6
20-300
34
2.5
M10
MRGLR-400/3

278
205
150
67
200
145
122
67
150
6
220-300
50
2.5
M10
MRGLR-400/4

345
205
150
67
200
145
122
134
150
6
220-300
50
2.5
M10
MRGLR-630/3

346
300
270
80
350
190
38
250
250
9
300-380
50
7
M12
MRGLR-630/4
426
300
270
80
350
190
38
330
250
9
300-380
50
7
M12

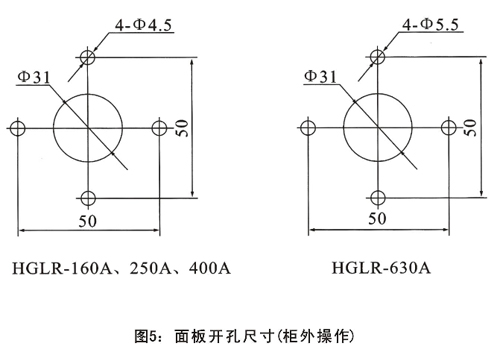

面板开孔尺寸（见图5）
