负荷隔离开关MRGL-125~630A

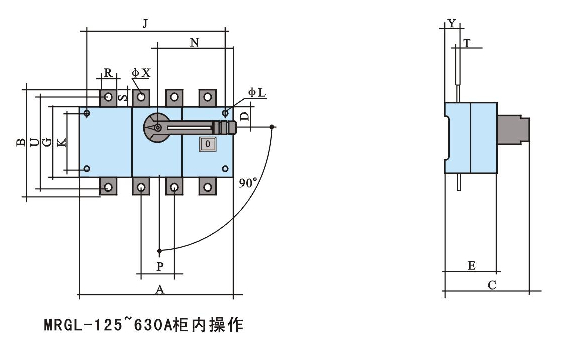

开关外形与安装尺寸

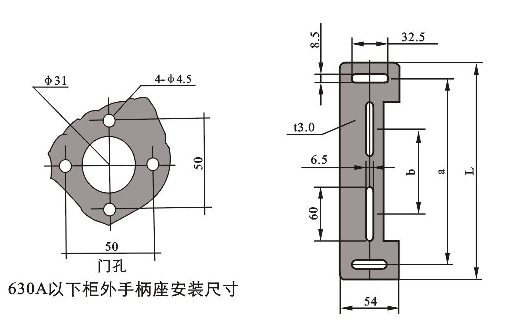

630A以下安装专用底板

规格	底板尺寸
规格	L	a	b
MRGL-125~160	218	190	85
MRGL-200~250	245	220	110
MRGL-315~630	270	240	135

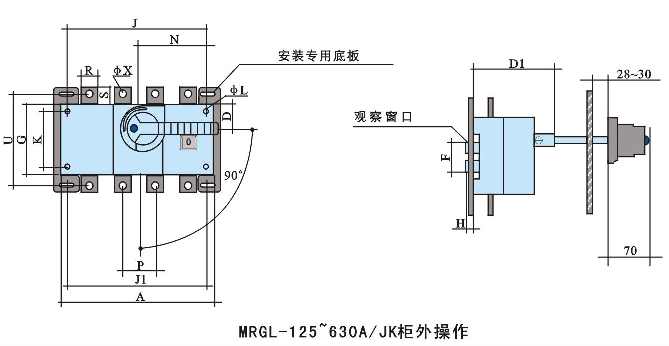

规格	外形与安装尺寸
规格	A	B	C	D	D1	E	G	ΦL	J	J1	K	N	P	R	S	T	U	ΦX	Y	F	H
MRGL-125/3	140	135	125	27	92	73	85	5.5	120	120	65	85	36	20	25	3.5	115	9	25	59	10
MRGL-125/4	170	135	125	27	92	73	85	5.5	150	150	65	85	36	20	25	3.5	115	9	25	59	10
MRGL-160/3	140	135	125	27	92	73	85	5.5	120	120	65	85	36	20	25	3.5	115	9	25	59	10
MRGL-160/4	170	135	125	27	92	73	85	5.5	150	150	65	85	36	20	25	3.5	115	9	25	59	10
MRGL-200/3	180	170	136	35	98	84	110	5.5	160	160	90	115	50	25	30	3.5	140	11	25	76	15
MRGL-200/4	230	170	136	35	98	84	110	5.5	210	210	90	115	50	25	30	3.5	140	11	25	76	15
MRGL-250/3	180	170	136	35	98	84	110	5.5	160	210	90	115	50	25	30	3.5	140	11	25	76	15
MRGL-250/4	230	170	136	35	98	84	110	5.5	210	160	90	115	50	25	30	3.5	140	11	25	76	15
MRGL-315/3	230	240	190	50	135	118	160	7	210	210	140	145	65	32	40	5	206	11	37	94	20
MRGL-315/4	290	240	190	50	135	118	160	7	270	270	140	145	65	32	40	5	206	11	37	94	20
MRGL-400/3	230	240	190	50	135	118	160	7	210	210	140	145	65	32	40	5	206	11	37	94	20
MRGL-400/4	290	240	190	50	135	118	160	7	270	210	140	145	65	32	40	5	206	11	37	94	20
MRGL-500/3	230	260	190	50	135	118	160	7	210	270	140	145	65	40	50	5	220	13	37	94	20
MRGL-500/4	290	260	190	50	135	118	160	7	270	270	140	145	65	40	50	5	220	13	37	94	20
MRGL-630/3	230	260	190	50	135	118	160	7	210	210	140	145	65	40	50	5	220	13	37	94	20
MRGL-630/4	290	260	190	50	135	118	160	7	270	270	140	145	65	40	50	5	220	13	37	94	20
