MRW1系列智能型万能式断路器

适用范围

　　MRW1系列智能型万能式断路器（以下简称断路器）．适用于交流50Hz，额定电压至660V(690V)及以下，额定电流630A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行“四遥”，以满足控制中心和自动化系统的要求。断路器在海拔2000米时脉冲耐压8000V(不同海拔按标准修正，最高不超过12000V)。该断路器不带智能控制器及传感器可作隔离器用，标示为，---。
　　断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC60947-2《低压开关设备和控制设备断路器》等标准。

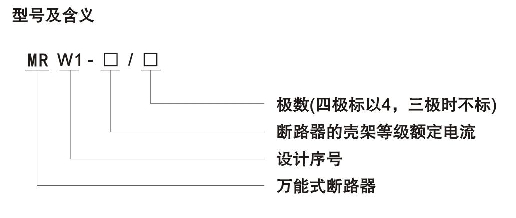

型号及其含义

按安装方式分
a．固定式
b．抽屉式
按极数分：三极、四极
按操作方式分
a．电动操作
b．手动操作（检修、维护用）

脱扣器种类
智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。
智能控制器性能：
a．智能控制器分为：H型（通讯用）、M型（普通智能型）、L型（经济型）；
b．具有过载长延时反时限，短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需要酌

保护特性：
c．单相接地保护功能；
d．显示功能：整定电流显示、动作电流显示、各相电压值显示（电压显示应在订货时提出）；
e．报警功能：过载报警；
f．自检功能：过热自检、微机自诊断：
g．试验功能：试验控制器的动作特性。

主要技术参数

1、断路器的基本参

25壳架等级额定电流Inm A	额定电流In A	额定电压Ue V	额定极限短路分段能力Icu kA		额定运行短路分段能力Ics kA		额定短时耐受电Ics kA(Is)	功率损耗W
								固定式	抽屉式
2000	630	AC 50Hz 400 690	400V	690 V	400V	690V	60	40	80
	800							60	130
	1000							90	205
	1250		65	50	40	40		90	310
	1600							140	310
	2000							170	400
3200	2000		100	65	65	50	65	170	510
	2500							260	650
	2900							320	650
	3200							420	760
4000	3200		100	75	80	65	65	430	780
	3600							440	790
	4000							450	800
6300	4000		120	85	100	75	85	1225
	5000							1250
	6300							1625

注1：飞弧距离为零。注2：表中分断能力上、下进线相同

断路器在不同环境温度下的降容系数

环境温度	+40^oc	+45^oc	+50^oc	+55^oc	+60^oc
允许持续工作电流	1In	0.95In	0.9In	0.85In	0.8In

注：以各种环境温度条件下，实测断路器进出线端温度达到1 10℃为基准

2、脱扣器电流整定值lr及允差

延长时		短延时		瞬时		接地故障
Ir1	允差	Ir2	允差	Ir3	允差	Ir4	允差
（0.4-1）In（最小160A）	+-10%	（0.4-0.5）In	+-10%	10In-50In	+-15%	（0.2-0.8）In（最大1200A 最小160A）	+-10%

注：当时具有三段保护时，整定值不能交叉。

3、长延时过电流保护反时限动作特性

1	动作时间						允差
1.05Ir1	>2h不动作						+-15%
1.3Ir1	<1h动作
1.5Ir1	15s	30s	60s	120s	240s	480s
2.0Ir1	8.4s	16.9s	33.7s	67.5s	135s	270s

注：2.Olri的时间按12T=(1 .51 r1)2tL计算，其中tL为1 .slr1动作时间，由用户整定

4、短延时过电流保护动作特性

电流		动作特征	动作时间					允许
1>=1r2	1<=8r2	反时限	t=(81r1)²t2/I²					+-15%
1>=1r2	1<=8r2	反时限	整定时间t2	0.1	0.2	0.3	0.4
			可返回时间	0.06	0.14	0.23	0.35

5、接地故障保护特性为短延时定时限，时限动作时间及可返回时间，接地故障出厂时时间整定值为“OFF”。
6、断路器的操作性能
断路器的操作性能用操作循环次数表示．

每小时操作循环次数	通电操作循环次数		不通电操作循环次数		总数
20	2000A	500	2000A	9500	10000
	3200A		3200A	4500	5000
	4000A		4000A	4000	4500
	6300A		6300A	2500	3000

7、断路器的分励脱扣器、欠电压脱扣器、电动操作机构、释能（合闸）电磁铁、智能型脱扣器的工作电

类型	额定电压
类型	AC(50Hz)　V		DC V
分励脱扣器	Us	220、380	100、220
欠电压脱扣器	Us	220、380	--
电动操作机构	Us	220、380	100、220
释能（合闸）电磁铁	Us	220、380	100、220
智能型脱扣器	Us	220、380	100、220

注：分励脱扣器的可靠动作电压范围为(70%-11 0%)Us，释能（合闸）电磁铁和电动操作机构为(85%-11 0%)Us。

8、断路器的欠电压脱扣器性能

类型		欠电压延时脱扣器	欠电压瞬时脱扣器
脱扣器动作时间		延时1、2、5S	瞬时
脱扣器动作时电压值	35%-70%Ue	能使断路器断开
	<=35%Ue	断路器不能闭合
	>=85%Ue	断路器能可靠闭合
电源电压恢复到85%Ue时		断路器不断开

注：延时时间精确度为±1 0%。
9、辅助触头的性能
9.1辅助触头的约定发热电流为6A
9.2辅助触头形式：四常开四常闭。
9.3辅助触头的非正常接通与分断能力
辅助触头按使用所确定的非正常使用条件下的接通分断能力按

使用类别	接通			分段			通断操作循环次数和操作频率
使用类别	1/Ie	U/Ue	COSφ或T0.95	1/Ie	U/Ue	COSφ或T0.95	操作循环次数	每分钟操作循环次数	通电时间（S）
AC-15	10	1.1	0.3	10	1.1	0.3	10	6(或与主回路操作频率同)	0.05
DC-13	1.1	1.1	6Pe	1.1	1.1	6Pe	10	6(或与主回路操作频率同)	0.05

注：当Pe≥50W.T0.95的上限=6Pe≤300ms

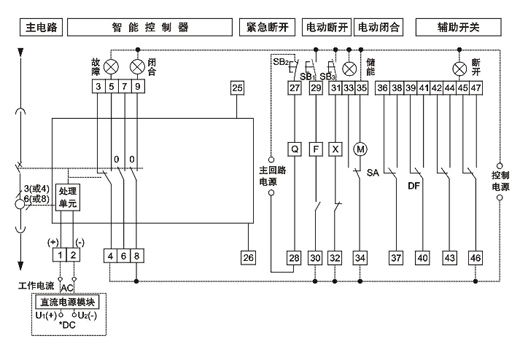

接线端子
断路器总体接线端子共有47个，接线简单、便于用户使用

图七（控制器问M型或L型基本功能）

智能控制器其它接线
#1、交流工作电源输入（直流时从直流电源模块U1、U2输入）
#25、#26外接中性极或地电流互感器输入

※注：
(1)若F、X、M的控制电源电压不同时应分别接不同电源。
(2)端子#35可直接接电源（自动预储能），也可串接常开按钮后接电源（手控预储能）。
(3)若用户提出，端子#6一#7可输出常闭接点。
(4)外加附件用户自备。
(5)+当智能控制器的工作电源为直流电源时，须增加直流电源模块（此时#1、#2端子不可直接接入交流电源）。
二次接线如图所示[直流电源DC110V或220V从U1(+)、U2(-)输入，直流电源模块两输出端分别相应与二次接线
座端子1(+)、2(-)相连】。
SB1分励按钮（用户自备） X合闸电磁铁
SB2欠压按钮（用户自备） M储能电机
SB3合闸按钮（用户自备）XT接线端子

DF辅助触头 Q欠压脱扣器或欠压延时脱扣器
F分励脱扣器 O常开触点(3NAC380V)
SA电机微动开关　　　X信号灯（用户自备）

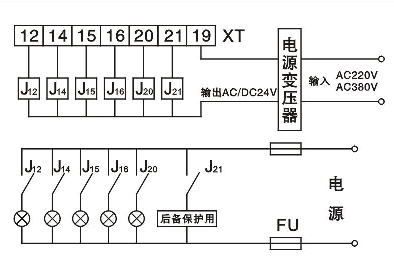

图七B（脱扣器为L型带附加功能）

#1、#2工作电源输入
#12过载预报警讯号输出
#14瞬时短延时脱扣讯号输出
#15长延时脱扣讯号输出
#16接"
