MRP(SLP)-B级浪涌保护器

概述

　　MRP (SLP)一B系列电涌保护器(以下简称SPD)适用于交流50/60Hz，额定电压至380V的IT、TT、TN-C、TN-S、TN-C-S等供电系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643-1：1998-02标准的第1级电涌保护器。B类电涌保护器。
　　SPD具有共模(MC)和(MD)差模保护方式。
　　SPD符合GB18802. 1/IEC61643-1。



主要技术参数

型号规格
MRP-B/60
MRP-B/80
MRP-B/100
极数
1P
2P
3P
4P
1P
2P
3P
4P
1P
2P
3P
3P+N
电网运行电压Uc(V)
220
380
220
380
220
380
最大持续工作电压Uc(C)
230/320
385/420
230/320
385/420
385
电压保护水平Up(kV)<
1.0/2.0
2.5
1.0/2.0
2.6
3.5
最大放电电流(8/20u s)Imax(kA)
60
80
100
标称放电电流(8/20us)ln(kA)
30
40
60
响应时间ns
<25
防护等级
IP20
用途
进线一级保护



工作原理

　　SPD为一端口，防触电保护，户内式固定安装，电压限制型。
　　SPD内置脱离器，当SPD因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号。正常工作时可视窗口显示绿色，失效脱离后显示失效。
　　每线最大放电电流Imax可达100kA




安装

采用35mm的标准导轨安装，连接铜质导线为6~35mm2。
通常安装在进线低压主配电柜处。
接地线应采用10rim2以上的双色导线，长度悄得超过500mm。
为了防止电涌保护器失效后影响电网正常运行，联于L线保护器应该串接
一个熔断器或断路器（注：依据标准电流In选择）。

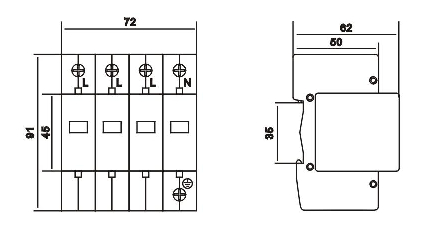

外形尺寸图
