MRB65-63断路器系列

适用范围

　　MRB65-63高分断小型断路器适用于照明配电系统(c)或电动机的配电系统(D)型，主要用于交流50/60Hz额定电压220V～380V，额定电流至63A线路的过载和短路保护之用，同时也可以在正常情况下不频繁地通断电器装置和照明线路，该断路器适用于商业和工业及高层民用住宅配电系统的保护。
本产品符合l EC60898-1 GB10963.1



技术参数

主要规格
按额定电流In分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A(30℃)
按瞬时脱扣器的型式分：C型(5ln-l OlnJ、D型(lOln-14lnJ。
按极数分：单极断路器：
带二个保护极的断路器；
带三个保护极的断路器；
带四个保护极的断路器；

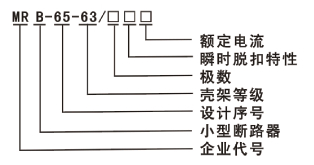

型号及其含义



额定运行分断能力

额定电流
极数
额定电压(v)
额定短路分断电流(A)
功率因素coso
各注
1-40A
1、2、3、4
220/380. 380
6000
0. 65～0.7
C型
D型
50-63A
4500
0. 75～0.8

机械寿命不低于1 0000次
电气寿命不低于4000次



接线：适用于25平方毫米以下导线连接

额定电流In (A)
导线标称截面积mmZ
1～6
1
1 0
1.5
1 6、20
2.5
25
4
32
6
40、50
1 0
63
1 6





过电流保护特性

序号
脱扣器额定电流(A)
起始状态
试验电流
规定时间
预期结果
备注
1
1～63
冷态
1. 13ln
t>=th
不脱扣

2
1～63
紧接着前项试验后进行
1. 45ln
t<lh< div="">
脱扣
电流在5s内稳定地上升至规定值
3
In<=32
冷态
2. 55ln
1s<t<60s< div="">
脱扣

In>=32
冷态
2. 55ln
1s<t<120s< div="">
脱扣

4
1～63
冷态
5ln
t>=0.1
不脱扣
C型
1～63
冷态
10ln
t<0.1s
脱扣
C型
1～63
冷态
10ln
t>=0.1
不脱扣
D型
1～63
冷态
14ln
t<0.1s
脱扣
D型

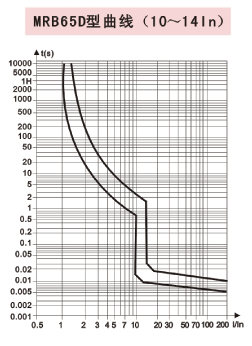

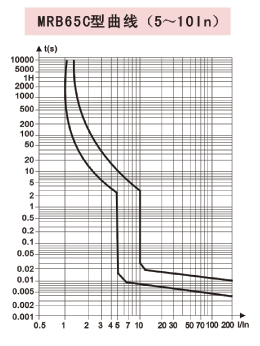

脱扣特性曲线



结构特点

　　MRB65-63系列小型断路器由塑料外壳、操纵机构、触头灭弧系列、电磁系统等组成。外壳采用了高阻燃高强度的特种塑料，抗冲击力强，重量轻。断路器操作机构的零件采用了高强度塑料制品，在确保灵敏，可靠的同事获得了最低的转动惯性，使短路故障开始到脱扣机构动作的时间很短。电磁系统由双金属过载反时限脱扣机构和短路，瞬间电磁机构二部分组成。触头灭弧系统则采用了特殊的导弧角和灭弧室。具有显著的限流特性。

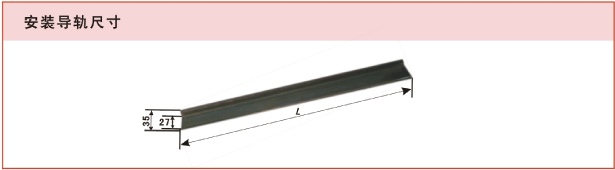

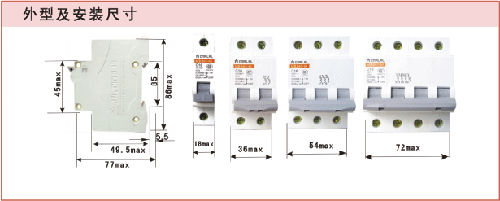

外形及安装尺寸
