技术特点

　　MRG180是我公司针对恒压供水行业开发的一款供水专用型变频器，相对于普通供水变频，除内置PID外新增加了时空、休眠等功能，配合我公司的供水卡使用可实现一台变频控制多台水泵，实现定时轮换制。



产品技术规范

●输入输出特性
O输入电压范围：380V±15% O输入频率范围：47～63Hz
O输出电压范围：0—额定输入电压 O输出频率范围：0-400Hz
●夕|、围接口特性
O可编程数字输入：8路输入
O可编程模拟量输入：Al1和A120—1 0V/0—20mA或输入
O继电器输出：3路输出（常开常闭触点），供水卡8路输出（常开触点）
O模拟量输出：2路输出(0/4～20mA或0/2～10V)
O通讯接口：标准RS485串行口
●技术性能特性
O控制方式：V/F控制 O过载能力：120%额定电流60s; 150%额定电流lOs
O调速比：1：100 0载波频率：1.OK--16. OKHz
●功能特性
O频率设定方式：数字设定、模拟设定、模拟量设定、PID设定等
O启动、停机直流制动 0休眠换醒
O供水专用PID控制功能，也可以用在其它的PID控制场合
O可编程输入、输出 O跳跃频率控制功能 O瞬时停电不停机功能
O转速追踪再起动功能；实现对旋转中的电机动的无冲击平滑起动
OQUICK/JOG功能；用户自由定义的多功能快捷键
O自动电压调整功能：当电网电压变化时，能自动保持输出电压恒定
O提供多达26种故障保护功能：过流、过压、过湿、缺相、过载等保护功能

●支持固定京戏频泵和循环变频泵两种供水模式
●灵活的加、减泵控制逻辑
●多达八段时间压力设定，可随时间不同，更改压力给定量
●通过输入端子的组合有1 6段压力给定
●休眠泵控制功能，支持灵活的休眠模式，休眠状态下自动启动休眠小泵，有效维持系统休眠
压力需求，满足休眠唤醒条件后，可自动退出休眠，并停止休眠小泵
●定时轮换控制，可有效的防止泵的锈死，并防止一台泵始终运行，建议进行轮换的泵功率相
当，否则会引起系统压力波动
●对排污的控制功能，通过对污水池的水位进行检测及控制，实现污水池的水位控制
●进水池液位检测及控制功能，能对进水池液位进行检测，并自动控制调节泵的压力给定量
●管网超、欠压报警支持超、欠压报警输出功能，并通过可编程继电器输出
●可设定多达七台泵的电机额定电流参数，对当前运行的变频泵实现过流、过载等保护功能
●故障泵的记录，对产生故障的泵进行自动记录，如需清除此记录、请使用清除故障档案功能
●提供标准的RS485物理通讯模式，采用国际标准的Modbus通过协议进行主从通讯，电气参数
完全符合国际标准，可实现MRV180A供水专用变频器与上位机系统无障碍通讯

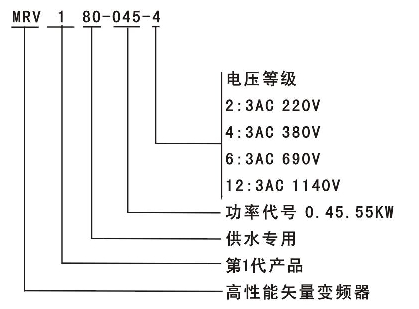

产品型号含义

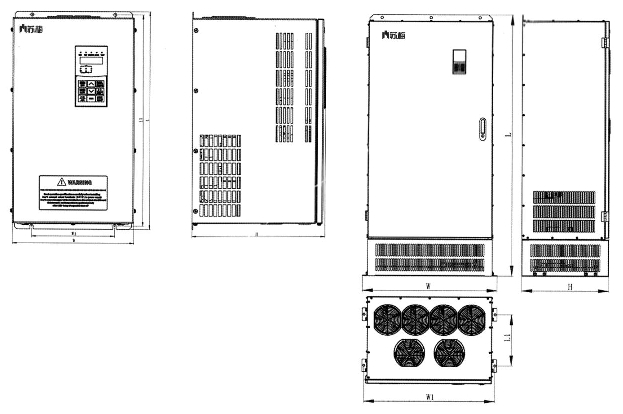

外形及安装尺寸图

接线端子图

380V等级主回路端子



主回路端子的功能说明如下

端子名称	功能说明
R、S、T	三相电源输入端子
（十）、 （一）	外接制动单元预留端子
(+)、HB	外接自动电阻预留端子
H1、 (+)	外接直流电抗器预留端子
（一）	直流负母线输出端子
U、V、W	三相交流输出端子
④	接地端了

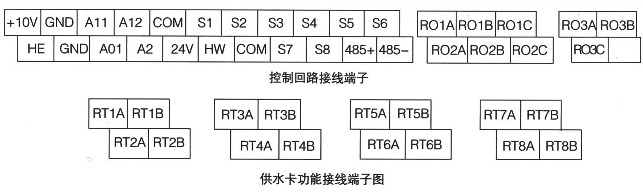

控制回路端子

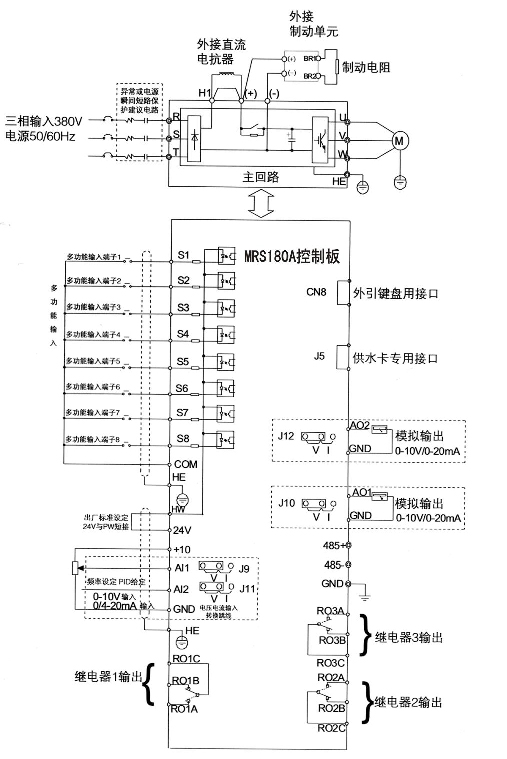

标准接线图
