功率范围:0. 75—400KW:
3种控制方式:无速度传感器矢量控制(svc)、V/F控制、转矩控制;
高转矩、高精度、宽速驱动;
防跳闸性能,产品极其可靠;
灵活的输入输出端子,8路数字量输入、2路模似量输入、2路模似量输出、1路继
电器输出和2路开路集电极输出;
多段速运行、实用的PID;
瞬时停电不停机功能;
AVR功能:当电网电压变化时,能自动保持输出电压恒定;
FDT电平检测、过压失速限流、停电和停机参数存储选择;
RS485通讯接口,采用标准的ModBusl业控制总线协议;
纺织摆频控制、磁通制动、模拟量组合调速;
共直流母线技术实现再生能源与电动能量的转化,从而实现节能运行;
转速追踪再启动功能,实现对旋转中的电机冲击平滑启动;
自动载频调节技术、电机音调调节技术、电磁兼容性考究设计,满足低躁音、低
电磁干扰的环保要求;
20多种故障保护类型随时出现时能够及时有效地保护本机或电动机;
MRATS系列变频调速器采用05尸控制系统,完成真正的无速度传感器矢量控制,与V/F控制相比,矢量控制更大的优越性。
陶瓷机械、制氧机、锅炉给粉系统、制药机械、精炼炉、数控机床、离心机、塔机行走、制袋机、纺织机械、注塑机、切纸机、灰浆泵、工业洗衣机、钻机、机械手、空压机;造纸机、纸浆机、拉丝机、立体仓库、小车位置、球磨机和磨车等。

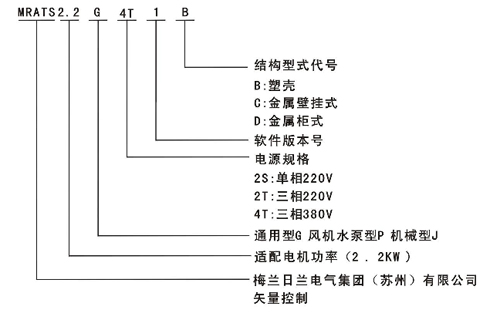

型号 |
额定输入电压(v) | 额定输出电流(A) | 结构代号 | 适配电机(KW) | 备注 |
MRATSO. 75G4TIB |
~380(三相) | 2.5 | B1 | 0.75 | 三相变频调速器 (无内置制动单元) |
MRATSO. 75P4TIB |
2.5 | B1 | 0.75 | ||
MRATSl. 5G4TIB |
3.7 | B1 | 1.5 | ||
MRATSl. 5P4TIB |
3.7 | B1 | 1.5 | ||
MRATS2. 2G4TIB |
6 | B2 | 2.2 | ||
MRATS2. 2P4TIB |
6 | B2 | 2.2 | ||
MRATS3. 7G4TIB |
9 | B2 | 3.7 | ||
MRATS3. 7P4TIB |
9 | B2 | 3.7 | ||
MRATS5. 5G4TIB |
13 | B3 | 5.5 | ||
MRATS5. 5P4TIB |
13 | B3 | 5.5 | ||
MRATS7. 5G4TIB |
17 | B3 | 7.5 | ||
MRATS7. 5P4TIB |
17 | B3 | 7.5 | ||
MRATS11G4TIC |
25 | C1 | 11 | ||
MRATS11P4TIC |
25 | C1 | 11 | ||
MRATS15G4TIC |
32 | C1 | 15 | ||
MRATS15P4TIC |
32 | C1 | 15 | ||
MRATS18. 5G4TIC |
37 | C2 | 18.5 | ||
MRATS18. 5P4TIC |
37 | C2 | 18.5 | ||
MRATS22G4TIC |
45 | C2 | 22 | ||
MRATS22P4TIC |
45 | C2 | 22 | ||
MRATS30G4TIC |
60 | C2 | 30 | ||
MRATS30P4TIC |
60 | C2 | 30 | ||
MRATS37G4TIC |
75 | C3 | 37 | ||
MRATS37P4TIC |
75 | C3 | 37 | ||
MRATS45G4TIC |
90 | C3 | 45 | ||
MRATS45P4TIC | 90 | C3 | 45 | ||
MRATS55P4TIC |
110 | C5 | 55 | ||
MRATS554TIC |
110 | C5 | 55 | ||
MRATS75P4TIC |
150 | C5 | 75 | ||
MRATS75G4TIC |
150 | C5 | 75 | ||
MRATS90P4TIC |
180 | C5 | 90 | ||
MRATS90G4TIC |
180 | C6 | 90 | ||
MRATS110P4TIC |
210 | C6 | 110 | ||
MRATS110G4TIC |
210 | C6 | 110 | ||
MRATS132P4TIC |
250 | C6 | 132 | ||
MRATS132G4TIC |
250 | C6 | 132 | ||
MRATS160P4TIC |
300 | C6 | 160 | ||
MRATS160G4TIC |
300 | C6 | 160 | ||
MRATS185P4TID |
340 | C6 | 185 | ||
MRATS185G4TID |
340 | C7 | 185 | ||
MRATS200P4TID |
380 | C7 | 200 | ||
MRATS200G4TID |
380 | C7 | 200 | ||
MRATS220P4TID |
420 | C7 | 220 | ||
MRATS220G4TID |
420 | C7 | 220 | ||
MRATS250P4TID |
480 | C7 | 250 | ||
MRATS250G4TID |
480 | C7 | 250 | ||
MRATS280P4TID |
540 | C7 | 280 | ||
MRATS280G4TID |
540 | C7 | 280 | ||
MRATS315P4TID |
610 | C7 | 315 | ||
MRATS315G4TID |
610 | C7 | 315 | ||
MRATS350P4TIC |
680 | C8 | 350 | ||
MRATS350G4TID |
680 | C8 | 350 | ||
MRATS400P4TID |
800 | C8 | 420 | ||
MRATS400G4TID | 800 | C8 | 420 |
项目 | 项目描述 | |
输入 |
额定电压;频率 |
三相380V/三相220V/三相660V/三相1 1 40V:50Hz/60Hz |
允许电压工作范围 |
电压:士15%;电压失衡率:<3%;频率:士5% |
|
输出 | 额定电压 |
O~额定输入电压 |
频率 |
OH—z600Hz |
|
过载能力 |
0型:150%额定电流1分钟,200%额定电流0.5秒;P型: 120%额定电流1分钟,150%额定电流1秒 | |
主要控制性能 | 调速范围 |
1:100 |
起动转矩 |
0.50Hz时180%额定转矩 |
|
运行转速稳态精度 |
≤±0. 5%额定同步转速 |
|
频率精度 |
数字设定:最高频率x±0.01%;模拟设定:最高频率x±0. 02% |
|
频率分辨率 |
数字设定:0. OIHz;模拟设定:最高频率x0.1% |
|
转矩提升 |
自动转矩提升,手动转矩提升0,1%~30.0% |
|
V/F曲线 |
用户设定V/F曲线方式和2.O次幂降转矩特性曲线方式 | |
直流制动 |
直流制动开始频率:0.00一最大频率,制动时间:0.0~50.0秒制动动作电流僮:0.0~iso.0% |
|
点动 |
点动频率范围:0. OOHz~最大频率;点动加减速时间0.1~3600.O秒可设,点动间隔时间可设 |
|
多段速运行 |
通过内置控制端子实现多段速运行 |
|
内置 |
可方便地构成闭环控制系统 |
|
自动节能运行 |
根据负载情况,自动优化V/F曲线,实现节能运行 |
|
自动电压调(AVR) |
当电网电压变化时,能自动保持输出电压恒定 |
|
自动限流 |
对运行期间电流自动限制,防止频繁过流故障跳闸 |
|
自动载波调整 |
根据负载特性,自动调整载波频率 |
|
客户化功能 | 纺织摆频 |
纺织摆频控制,可实现中心频率可调的摆频功能 |
音调调节 |
调节电机运行时的音调 |
|
瞬停不停机控制 |
瞬时掉电时,通过母线电压控制,实现不间断运行 |
|
捆绑功能 |
运行命令通道与频率给定通道可以任意捆绑,同步切换 |
|
运行功能 | 运行命令通道 |
操作面板给定、控制端子给定、串行口给定,可通过多种方式切换 |
频率给定通道 |
数字给定、模拟电压给定、模拟电流给定、串行口给定,可通过多种方式随时切换 |
|
辅助频率给定 |
实现灵活的辅助频率微调、频率合成 |
|
脉冲输出端子 |
0~50kHz的脉冲方波信号输出,可实现设定频率、输出频率等物理量的输出 |
|
模拟输出端子 |
2路模拟信号输出,分别可选0/4~20mA或0/2—10V,可实现设定频率、输出频率等物理量的输出 |
|
操作面板 | LEO显示 |
可显示设定频率、输出频率、输出电压、输出电流等20种参数 |
按键锁定和功能选择 |
实现按键的部分或全部锁定,定义部分按键的作用范围,以防止误操作 | |
保护功能 |
缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等20多种故障保护 |
|
选配件 | 操作面板、制动组件、远程控制盒、远程电缆、通信总线适配器等 | |
环境 |
使用场所 |
室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 |
海拔高度 |
低于1000米 |
|
主要控制性能 | 环境温度 |
-10℃~+40℃(环境温度在40℃~50℃,请降额使用) |
温度 |
小于95%RH,无水珠凝结 |
|
振动 |
小于5.9米/秒2 (0. 69) |
|
存储温度 | -400C~+70℃ | |
主要控制性能 | 防护等级 |
IP20 |
冷却方式 | 强制风冷,带风扇控制 |
|
安装方式 | 壁挂式、装机装柜式 |
采用MICROCHRP 32位核心DSC专用芯片,整个CPU板为世界上最小的变频器控制板之一,运用空间电压矢量的控制方法,使整机体积更小,控制更加精准,变频器整体设计强化了电磁兼容特性,PCB板元器件均采用进口最新的SMT贴片实现了自动化贴片工艺,保证了产品的可靠性与稳定性。

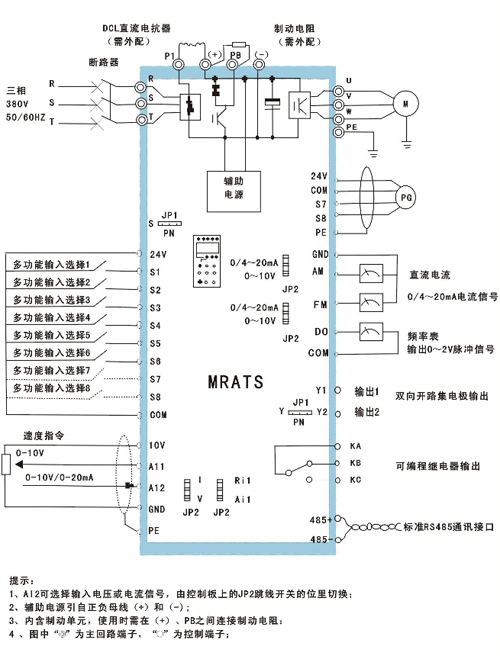

适用机型:MRATSO. 75~15G4TIB

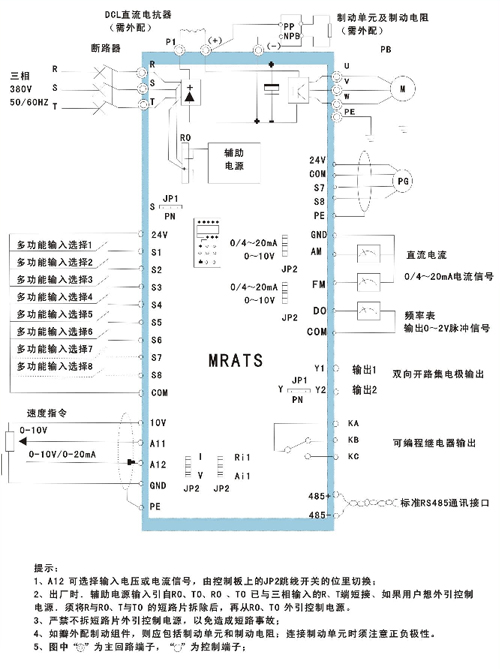

适用机型:MRATS15~400G4TIC
端子名称 |
功能说明 |
R、S、T |
三相交流380V输入端子 |
P1、 (+) | 外接直流电抗器预留端于 |
(+)、PB |
外接制动电阻预留端子 |
(一) |
直流负母线输出端子 |
U、V、W |
三相交流输出端子 |
PE | 屏蔽接地端子 |

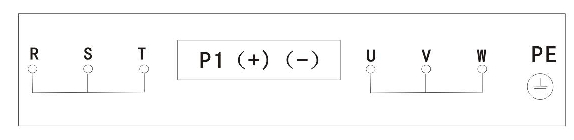

MRATS18. 5~75G/90P4T1C
端子名称 |
功能说明 |
R、S、T |
三相交流380V输入端子 |
P1、 (+) | 外接直流电抗器预留端于 |
(+)、PB |
外接制动电阻预留端子 |
(一) |
直流负母线输出端子 |
U、V、W |
三相交流输出端子 |
PE | 屏蔽接地端子 |

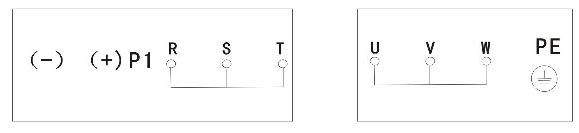

MRATS90~132G/160P4TIC
端子名称 |
功能说明 |
R、S、T |
三相交流380V输入端子 |
P1、 (+) |
外接直流电抗器预留端于 |
(一) |
直流负母线输出端子 |
U、V、W |
三相交流输出端子 |
PE |
屏蔽接地端 |
适用机型:MRATS15~400G4TIC
无传感器矢量控制下,转矩响应<20ms。有传感器矢量控制下,转矩响应<5ms
端子名称 |
功能说明 |
R、S、T |
三相交流380V输入端子 |
P1、 (+) |
外接直流电抗器预留端于 |
(+)、PB | 外接制动电阻预留端子 |
(一) |
直流负母线输出端子 |
U、V、W |
三相交流输出端子 |
PE |
屏蔽接地端 |
MRATS18. 5~75G/90P4T1C
端子名称 |
功能说明 |
R、S、T |
三相交流380V输入端子 |
P1、 (+) |
外接直流电抗器预留端于 |
(一) |
直流负母线输出端子 |
U、V、W |
三相交流输出端子 |
PE |
屏蔽接地端 |

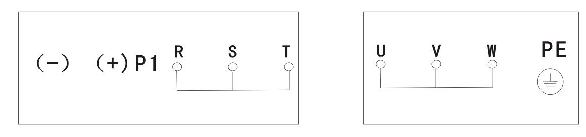

MRATS90~132G/160P4TIC
端子名称 |
功能说明 |
R、S、T |
三相交流380V输入端子 |
P1、 (+) |
外接直流电抗器预留端于 |
(一) |
直流负母线输出端子 |
U、V、W |
三相交流输出端子 |
PE |
屏蔽接地端 |

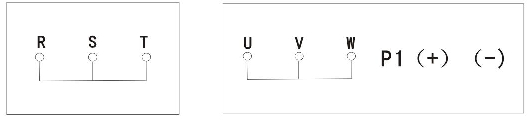

MRATS160~400G4TIC。
端子名称 |
功能说明 |
R、S、T |
三相交流380V输入端子 |
P1、 (+) |
外接直流电抗器预留端于 |
(一) |
直流负母线输出端子 |
U、V、W |
三相交流输出端子 |
Tb3端子排列如下:
类别 | 端子标号 | 名称 | 端子功能说明 | 规格 | |
通讯 |
RS485+ |
RS485 通讯接口 |
485差分信号正端 |
RS232通讯接口需要 另外加装转换板 |
标准RS-485通讯接口请使用双绞线或屏蔽线 |
RS485- | 485差分信号负端 | ||||
模拟输入 |
Al1 |
模拟输入Al1 |
接受模拟电压量输入(参考地:GND) | 输入电压范围:0—10V输入阻抗: 100kΩ分辨率:1/2000 |
|
A12 | 模拟输入A12 |
接受模拟电压/电流量输入,电压、电 流由跳线JP2选择,出厂默认电流(参考 地:GND) |
输入电压范围:0~10V(输入阻抗:100kΩ) 输入电流范围:0~20mA(输入阻抗:165Q) 分辨率1/2000 |
||
模拟输出 |
FM |
模拟输出1 |
提供模拟电压/电流量输出,可表示1 2 种量,输出电压、电流由跳线JP2选择, 出厂默认输出电压(参考地:GND) |
电流输出范围:0/4—20mA 电压输出范围:0/2~1 0mA |
|
AM | 模拟输出2 |
提供模拟电压/电流量输出,可表示1 2 种量,输出电压、电流由跳线J尸2选择, 出厂默认输出电流(参考地:GND) |
|||
电源 |
10V |
+10V电源 |
对外提供+10V参考电源 | 最大允许输出电流50mA |
|
GND |
+10V电源地 |
模拟信号和+10V电源的参考地 | 内部与COM隔离 |
||
屏蔽 | PE | 屏蔽接地 | 用于端子接线屏蔽层接地。模拟信号线、 485通讯线、电机电缆线的屏蔽层可接 在此端子 |
在内部与主回路接线端子PE相连 |
TB2端子排序如下:
类别 | 端子标号 | 名称 | 端子功能说明 | 规格 |
多功能 输入端 子 |
S1 | 多功能输入端子1 | 可编程定义为多种功能的开关 量输入端子(公共端:S) |
光耦隔离输出工作电压范围:9~30V |
多功能 输入端 子 |
S2 | 多功能输入端子2 | ||
S3 | 多功能输入端子3 | |||
S4 | 多功能输入端子4 | |||
S5 | 多功能输入端子5 | |||
S6 | 多功能输入端子6 | |||
S7 | 多功能输入端子7 |
S7、S8除可作为普通多功能端子 (同S1~S6)使用外,还可作为 高速脉冲输入端口 |
光耦隔离输入等效图如上输入阻抗:R=2KΩ 最记输入频率:100KHz(单相)/50KHz(双相) 输入电压范围:1 5-30V |
|
S8 | 多功能输入端子8 |
|||
Y1 |
双向开路集电极输出端子1 |
可编程定义为多种功能的开关量 输出端子(公共端:Y) |
光耦隔离输出工作电压范围:9—30V 最大输出电流:50mA |
|
Y2 |
双向开路集电极输出端子2 |
|||
DO |
开路集电极脉冲 输出端子 |
可编程定义为多种功能的脉冲信 端子号输出端子(参考地:COM) |
输出频率范围,最大50KHz | |
KA |
继电器输出 | 可编程定义为多种功能的 继电器输出端子 |
KA -KB:常闭,KA -KC:常开触点容量; | |
KB |
||||
KC | ||||
电源 |
24V |
+24V电源 |
对外提供+24V电源 公共端子,与其它 |
最大输出电流:200mA |
COM |
+24V电源公共端 |
端子配合使用 |
COM与GND内部隔离 |
|
屏蔽 | PE | 屏蔽接地 | 屏蔽层接地端子 | 内部与主回路端子PE相连 |
