概述

　　MRP (SLP)一C系列电涌保护器(以下简称SPD)适用于交流50/60Hz，额定电压至380V的I T、TT、TN-C、TN-S、TN-C-S等供电系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643-1：1998-02标准的第II级电涌保护器。C类电涌保护器。
　　SPD具有共模(MC)和(MD)差模保护方式。
　　SPD符合GB18802. 11I EC61643-1。

主要技术参数

工作原理

　　SPD为一端口，防触电保护，户内式固定安装，电压限制型。
　　SPD内置脱离器，当SPD因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号。
　　SPD正常工作时可视窗口显示绿色，失效脱离后显示失效。
　　1P+N，2P+N，3P+N的SPD由1P，2P，3P的SPD+NPE零地保护模块组成，应用于TN-S、TN-C-S等供电系统。

安装

　　采用35mm的标准导轨安装，连接铜质导线为2.5”35mm2。
　　SPD每极必须设置保护一使用熔断器或小型断路器雷电流SPD保护，用于SPD击穿后短路保护。
　　安装在楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、消防中心、别墅住房配电箱等。

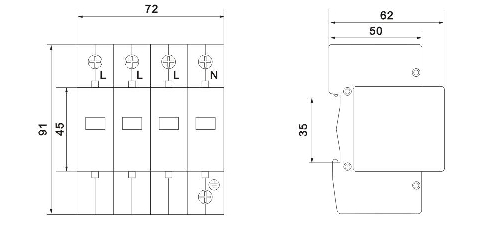

外形尺寸图
